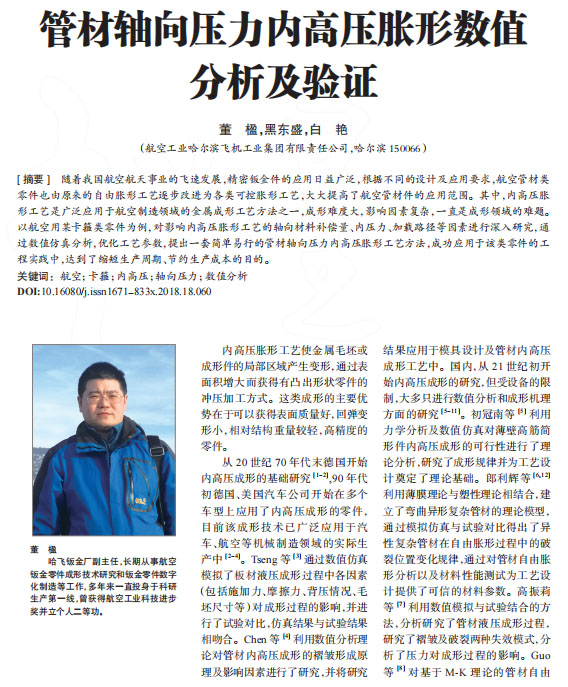

航空制造技術：管材軸向壓力內高壓脹形數值分析及驗證
2022-03-11【作 者】董楹;黑東盛;白艷
內高壓脹形工藝使金屬毛坯或成形件的局部區域產生變形，通過表面積增大而獲得有凸出形狀零件的沖壓加工方式。這類成形的主要優勢在于可以獲得表面質量好，回彈變形小，相對結構重量較輕，高精度的零件。
從 20 世紀 70 年代末德國開始內高壓成形的基礎研究 ,90 年代初德國、美國汽車公司開始在多個車型上應用了內高壓成形的零件，目前該成形技術已廣泛應用于汽車、航空等機械制造領域的實際生產中 [2-4]。Tseng 等 [3] 通過數值仿真
模擬了板材液壓成形過程中各因素（包括施加力、摩擦力、背壓情況、毛坯尺寸等）對成形過程的影響，并進行了試驗對比，仿真結果與試驗結果相吻合。Chen 等 [4] 利用數值分析理論對管材內高壓成形的褶皺形成原理及影響因素進行了研究，并將研究結果應用于模具設計及管材內高壓成形工藝中。國內，從 21 世紀初開始內高壓成形的研究，但受設備的限制，大多只進行數值分析和成形機理方面的研究 [5-11]。初冠南等 [5] 利用力學分析及數值仿真對薄壁高筋簡形件內高壓成形的可行性進行了理論分析，研究了成形規律并為工藝設計奠定了理論基礎。郎利輝等 [6,12]利用薄膜理論與塑性理論相結合，建立了彎曲異形復雜管材的理論模型，通過模擬仿真與試驗對比得出了異性復雜管材在自由脹形過程中的破裂位置變化規律，通過對管材自由脹形分析以及材料性能測試為工藝設計提供了可信的材料參數。高振莉等 [7] 利用數值模擬與試驗結合的方法，分析研究了管材液壓成形過程，研究了褶皺及破裂兩種失效模式，分析了壓力對成形過程的影響。Guo等 [8] 對基于 M-K 理論的管材自由脹形進行了研究分析，建立了連續性方程，并對數值仿真及試驗結果進行了對比，證實了 Oyane 韌性斷裂準則的準確性。隨著相關院校、實驗室及企業單位對內高壓成形研究的深入，近些年該項成形技術的進步突飛猛進，已被廣泛應用于汽車領域，在航空、航天領域也獲得實際應用 [8]。此外，內高壓脹形技術雖在管材、板料成形過程中與其他鈑金成形方法相比優勢非常突出，由于專用設備價格昂貴，成形影響因素較多，工藝復雜，在我國航空制造領域應用情況仍處于起步階段。
本文以航空用某卡箍類零件為例，對影響內高壓脹形工藝的軸向材料補償量、內壓力、加載路徑等因素進行了深入研究，提出了一套簡單易行的管材軸向壓力內高壓脹形工藝裝置 , 依托傳統液壓設備即可實現零件成形。
【結 論】
（1）在管材承受徑向壓力的同時，對其施加一定的軸向壓力，使更多的材料參與零件成形，從而提高材料的脹形能力，降低材料成形區域的減薄量。
（2）在本文所述的徑向壓力加載路徑下，軸向材料補償量和加載時間的關系直接影響著脹形效果?？梢愿鶕?jù)體積不變原理，初步估算所需要材料補償量，在此基礎上逐步加大，并在徑向壓力加載前期完成材料補入，可以獲得較好脹形效果。

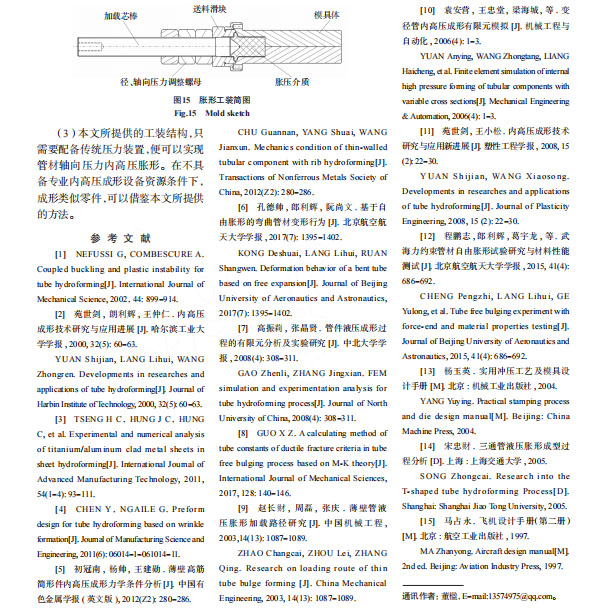

（3）本文所提供的工裝結構，只需要配備傳統壓力裝置，便可以實現管材軸向壓力內高壓脹形。在不具備專業內高壓成形設備資源條件下，成形類似零件，可以借鑒本文所提供的方法。

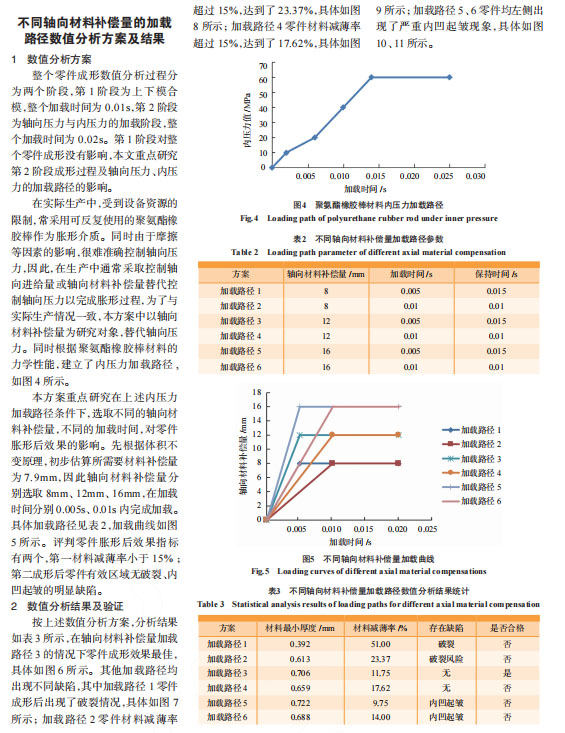

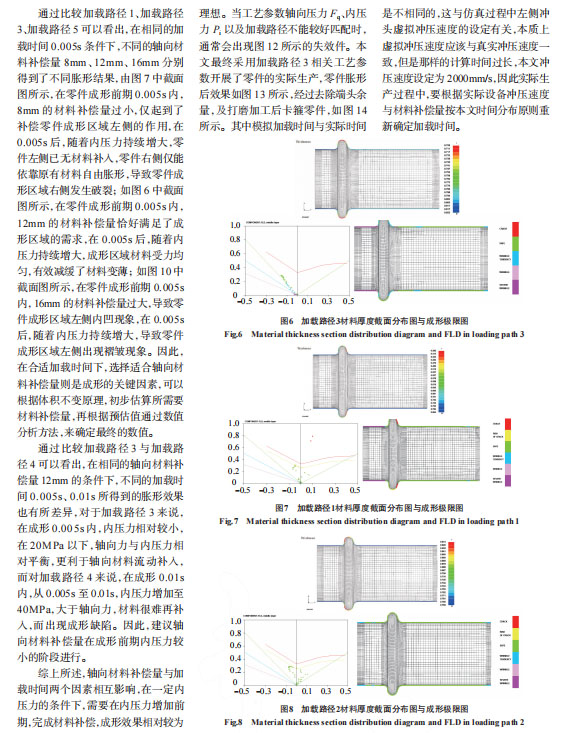

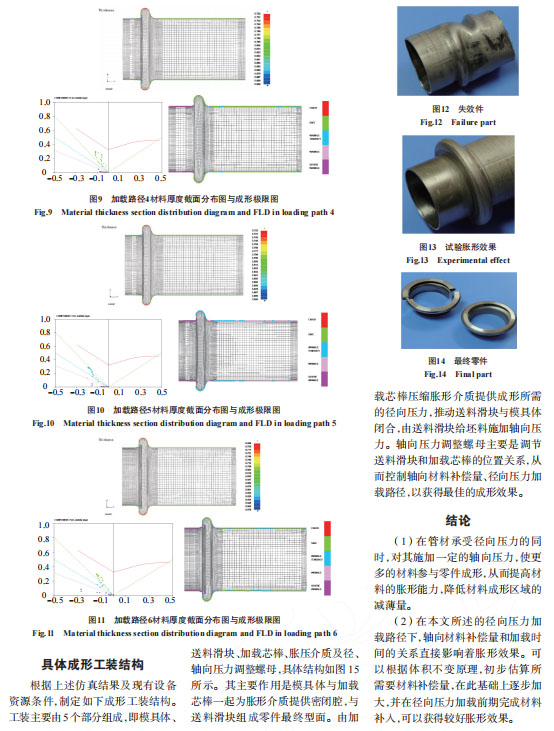

以下是正文：
