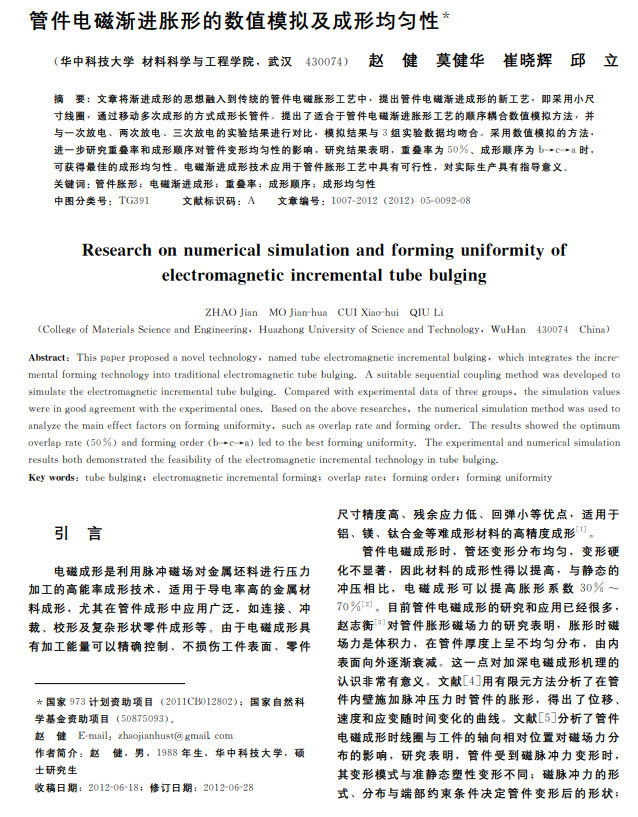

塑性工程學報：管件電磁漸進脹形的數值模擬及成形均勻性
2022-06-11【作 者】 趙健;莫健華;崔曉輝;邱立
【前 言】
電磁成形是利用脈沖磁場對金屬坯料進行壓力加工的高能率成形技術，適用于導電率高的金屬材料成形，尤其在管件成形中應用廣泛，如連接、沖裁、校形及復雜形狀零件成形等。由于電磁成形具有加工能量可以精確控制、不損傷工件表面、零件尺寸精度高、殘余應力低、回彈小等優點，適用于鋁、鎂、鈦合金等難成形材料的高精度成形［１］。
管件電磁成形時，管坯變形分布均勻，變形硬化不顯著，因此材料的成形性得以提高，與靜態的沖壓 相 比， 電磁成形可以提高 脹形系數 ３０％ ～７０％［２］。目前管件電磁成形的研究和應用已經很多，趙志衡［３］對管件脹形磁場力的研究表明，脹形時磁場力是體積力，在管件厚度上呈不均勻分布，由內表面向外逐漸衰減。這一點對加深電磁成形機理的認識非常有意義。文獻［４］用有限元方法分析了在管件內壁施加脈沖壓力時管件的脹形，得出了位移、速度和應變隨時間變化的曲線。文獻［５］分析了管件電磁成形時線圈與工件的軸向相對位置對磁場力分布的影 響，研究表明，管件受到 磁脈沖力變形時，其變形模式與準靜態塑性變形不同；磁脈沖力的形式、分布與端部約束條件決定管件變形后的形 狀；實驗結果表明，調節管件與線圈之間的軸向位置，可以獲得多種變形形狀。
本文將漸進成形思想融入到傳統的管件電磁成形工藝中，利用較小的線圈，通過移動多次成形的方式，實現較大的變形。采用這種方式，可以大大降低對成形設備能量的要求，減小線圈的制作成本和維護成本，延長線圈的使用壽命。同時，該研究能夠?yàn)殡姶艧o模成形提供一定的方法和指導。

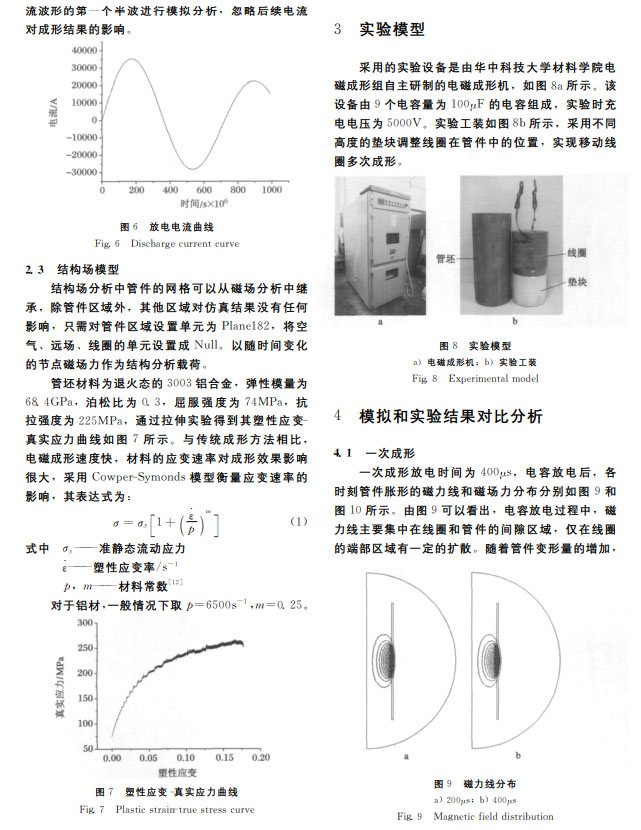

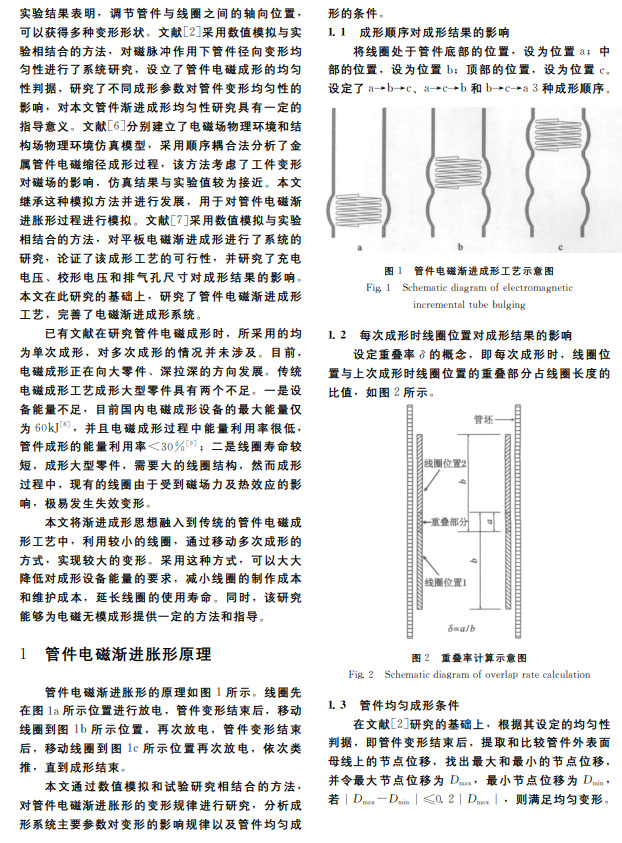

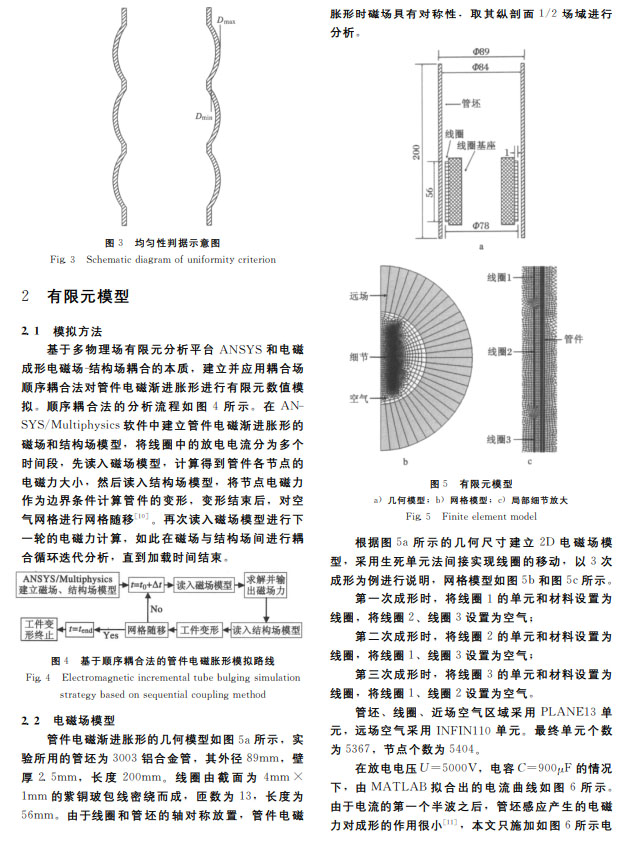

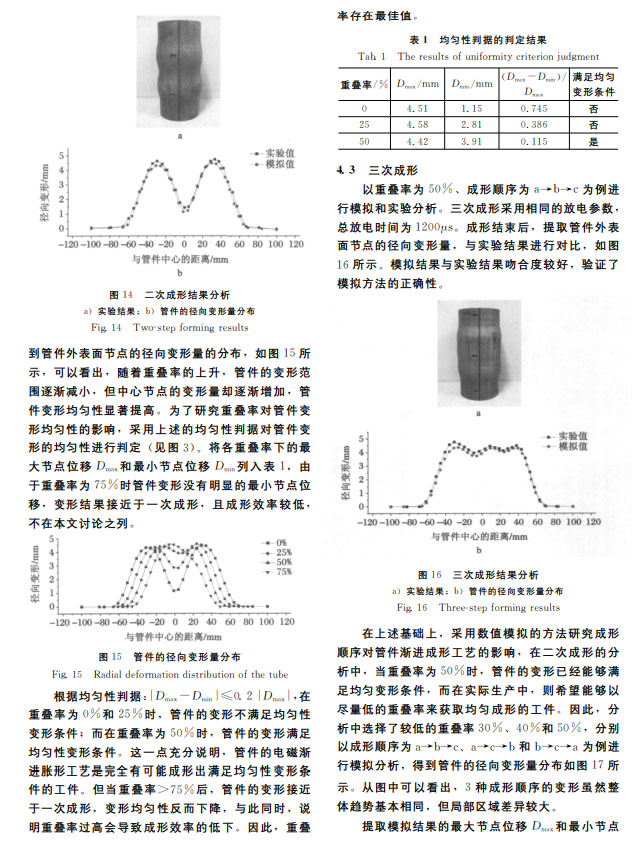

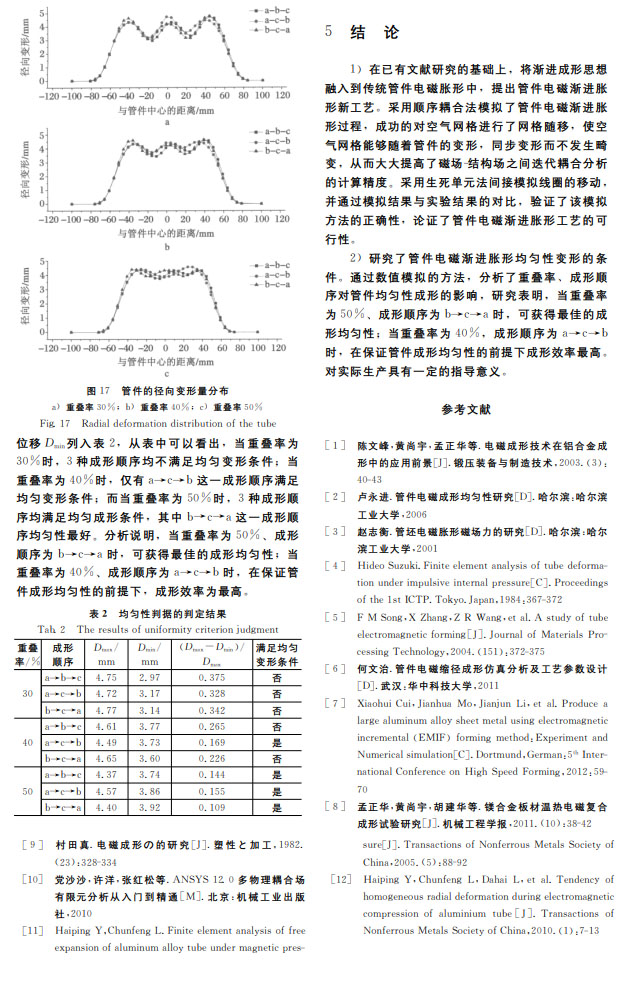

【結 論】
１）在已有文獻研究的基礎上，將漸進成形思想融入到傳統管件電磁脹形中，提出管件電磁漸進脹形新工藝。采用順序耦合法模擬了管件電磁漸進脹形過程，成功的對空氣網格進行了網格隨移，使空氣網格能夠隨著管件的變形，同步變形而不發生畸變，從而大大提高了磁場－結構場之間迭代耦合分析的計算精度。采用生死單元法間接模擬線圈的移動，并通過模擬結果與實驗結果的對比，驗證了該模擬方法的正確性，論證了管件電磁漸進脹形工藝的可行性。
２）研究了管件電磁漸進脹形均勻性變形的條件。通過數值模擬的方法，分析了重疊率、成形順序?qū)芗鶆蛐猿尚蔚挠绊懀芯勘砻?，?dāng)重疊率為５０％、成形順序?yàn)椋狻恪釙r(shí)，可獲得最佳的成形均勻性；當重疊率為４０％，成形順序 為ａ→ｃ→ｂ時，在保證管件成形均勻性的前提下成形效率最高。對實際生產具有一定的指導意義。
