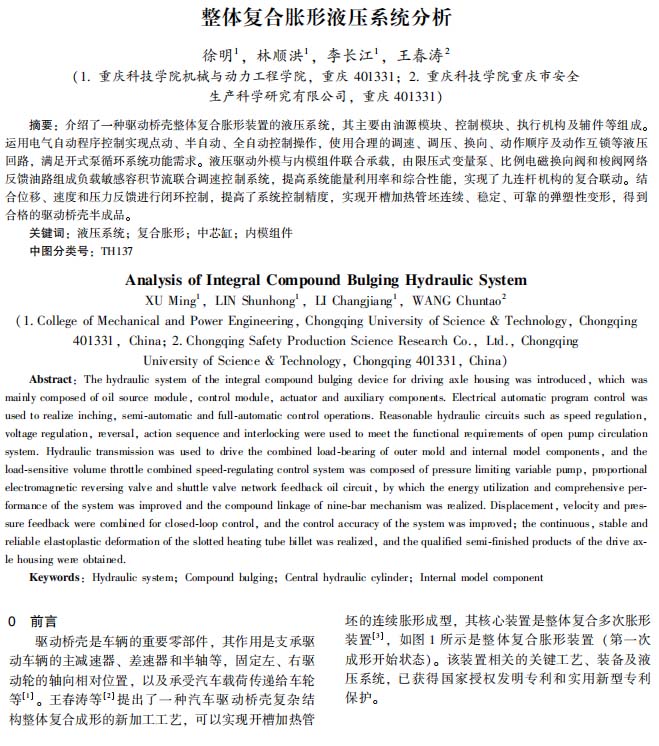

機床與液壓：整體復合脹形液壓系統分析
2021-11-29【作 者】徐明;林順洪;李長江;王春濤
【摘 要】介紹了一種驅動橋殼整體復合脹形裝置的液壓系統,其主要由油源模塊、控制模塊、執行機構及輔件等組成。運用電氣自動程序控制實現點動、半自動、全自動控制操作,使用合理的調速、調壓、換向、動作順序及動作互鎖等液壓回路,滿足開式泵循環系統功能需求。液壓驅動外模與內模組件聯合承載,由限壓式變量泵、比例電磁換向閥和梭閥網絡反饋油路組成負載敏感容積節流聯合調速控制系統,提高系統能量利用率和綜合性能,實現了九連桿機構的復合聯動。結合位移、速度和壓力反饋進行閉環控制,提高了系統控制精度,實現開槽加熱管坯連續、穩定、可靠的彈塑性變形,得到合格的驅動橋殼半成品。

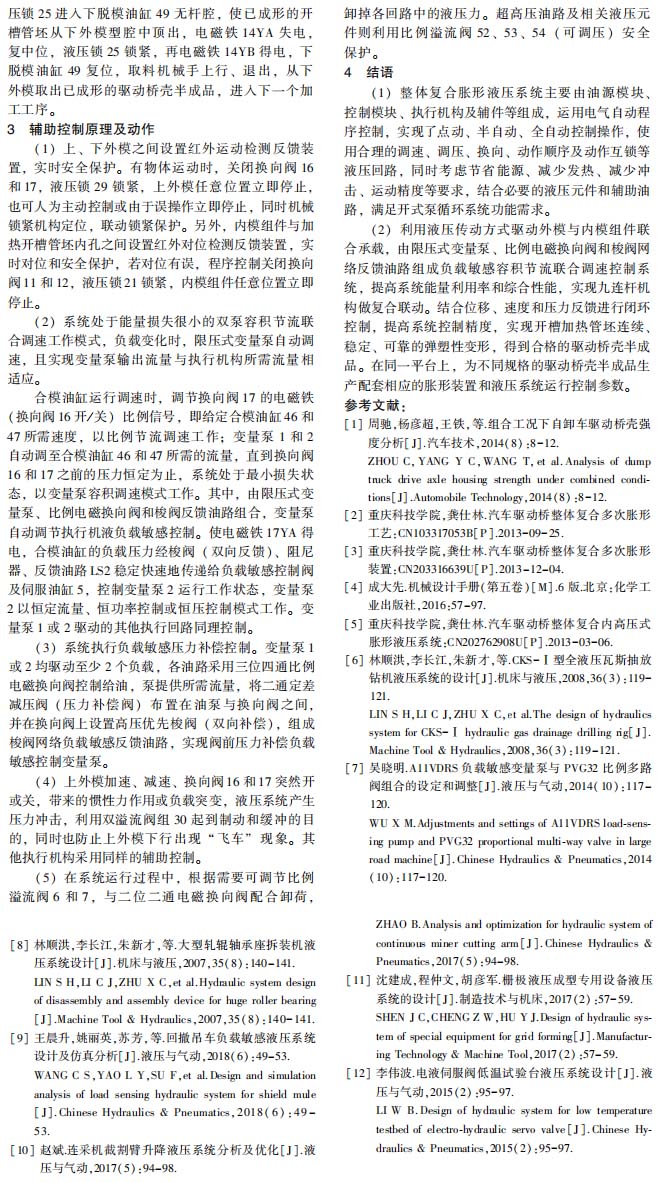

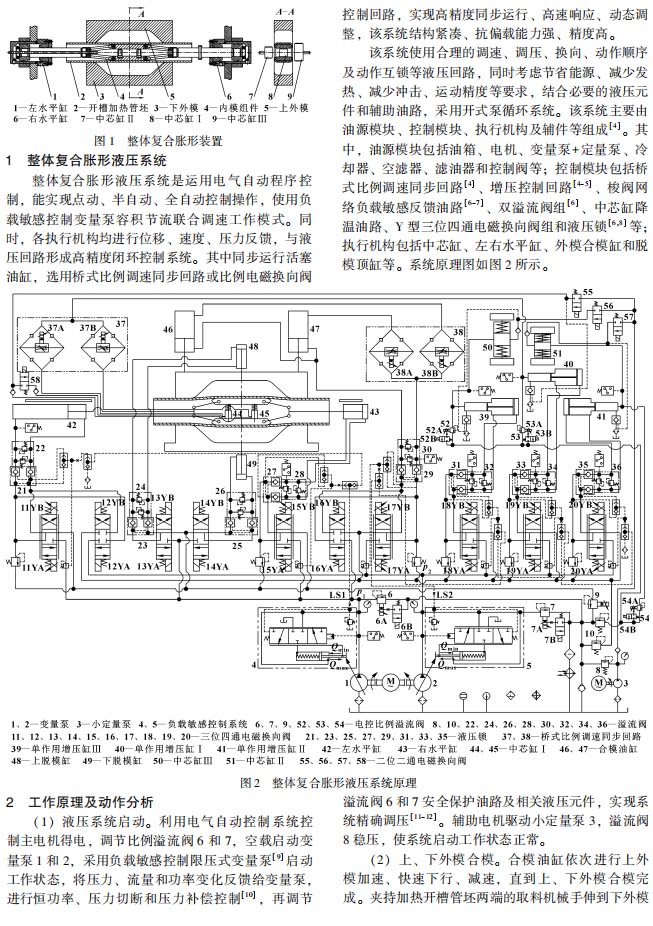

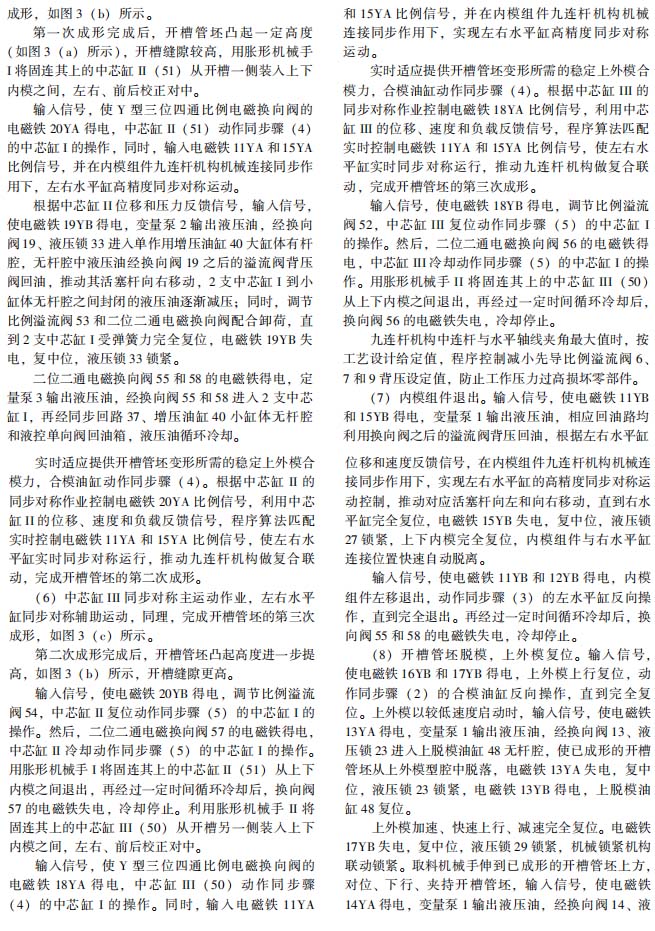

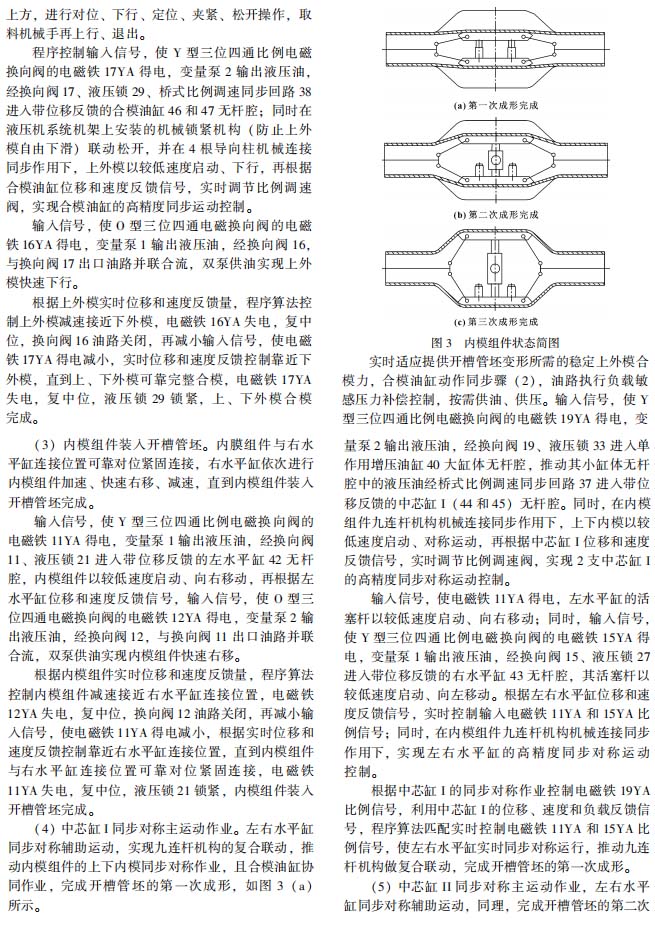

以下是正文：
