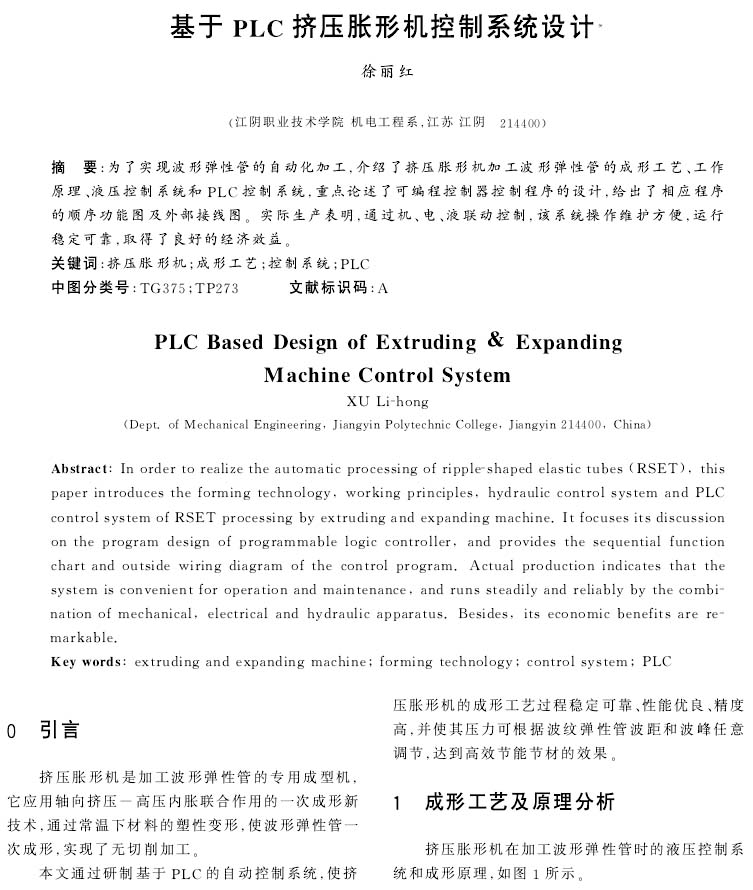

淮海工學院學報：基于PLC擠壓脹形機控制系統設計
2021-12-30【作 者】徐麗紅

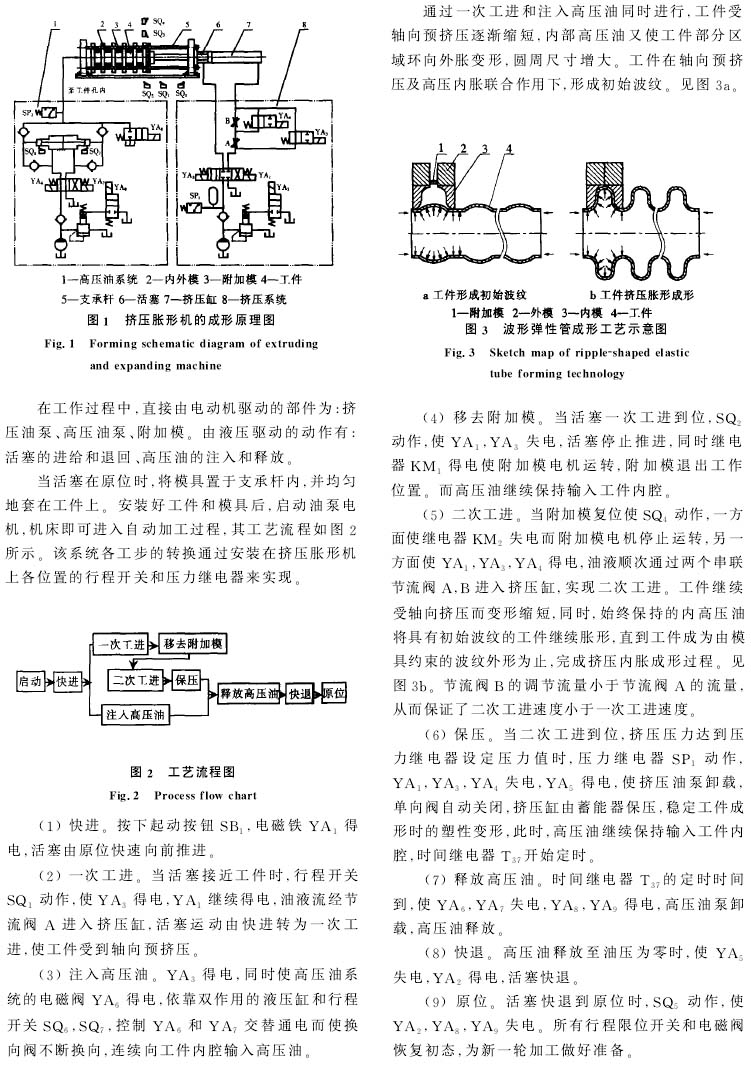

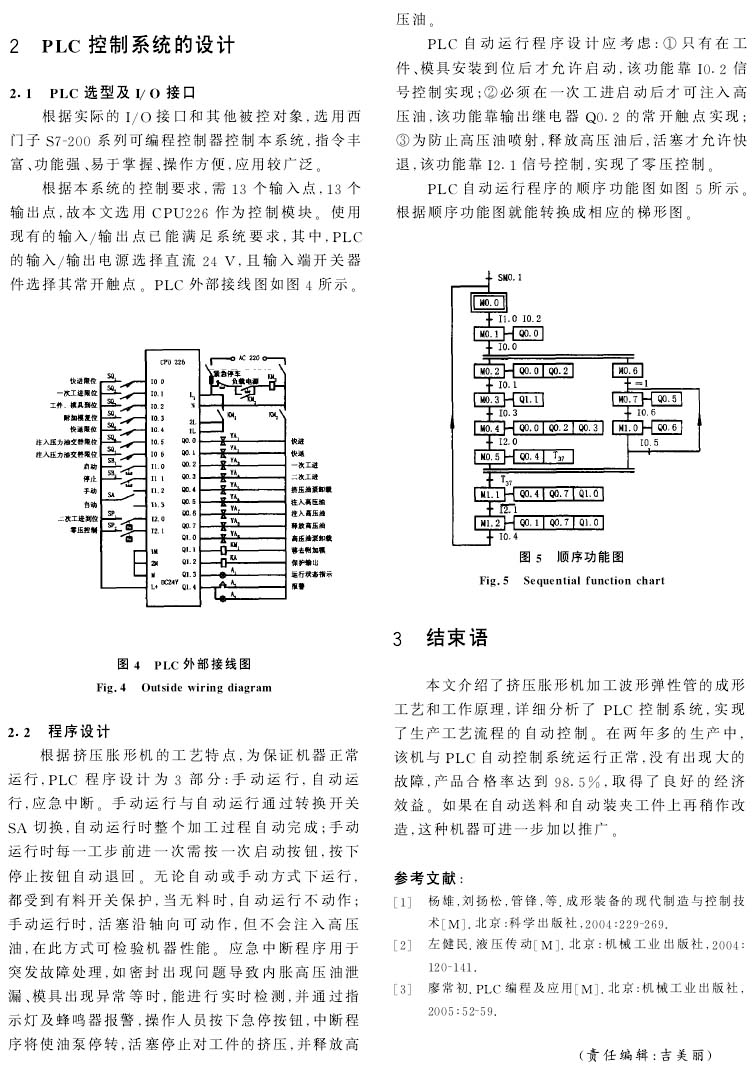

【摘 要】為了實現波形彈性管的自動化加工,介紹了擠壓脹形機加工波形彈性管的成形工藝、工作原理、液壓控制系統和PLC控制系統,重點論述了可編程控制器控制程序的設計,給出了相應程序的順序功能圖及外部接線圖。實際生產表明,通過機、電、液聯動控制,該系統操作維護方便,運行穩定可靠,取得了良好的經濟效益。
【結 論】本文介紹了擠壓脹形機加工波形彈性管的成形工藝和工作原理，詳細分析了PLC控制系統，實現了生產工藝流程的自動控制。在兩年多的生產中，該機與PLC自動控制系統運行正常，沒有出現大的故障，產品合格率達到了98.5%，取得了良好的經濟效益。如果在自動送料和自動裝夾工件上再稍作改造，這種機器可進一步加以推廣。
以下是正文：
標簽：
擠壓脹形機
