華中理工大學學報：大變形多通管擠壓脹形介質的研究
2023-03-02【作 者】楊雨春;夏巨諶;胡國安
多通管的制造工藝目前還主要是鑄造、焊接、鍛造和機加工等，金屬損耗大，產品質量低，生產率低，生產成本高．若能由管坯塑性加工成形，無疑具有明顯的優點．但工程中所需的多通管，若由無縫管一次加工成形，則變形量大，成形非常困難．這項研究的核心在于成形極限，關鍵點則是脹形介質的選取和工藝力間的匹配關系。
【實驗研究】
對多通管擠壓脹形實驗裝置的要求是能提供合模力、一對擠壓脹形力和平衡力，并能保證精度要求 （ 特別是擠脹沖頭的位置同步運動精度和模具的尺寸精度及裝配精度） 、力和速度均可調．為此，制造了一副多通管擠壓脹形通用模架和一套平面框架式多向液壓擠壓機構，在1MN 油壓機上用外徑為 φ16mm、內徑為 φ14mm 的 T UP 退火紫銅管坯進行了實驗．實驗中采用橡膠、尼龍、鉛、黃油、蓖麻油等為脹形介質，用彈性擠脹所得到的長徑比不到2，而塑性體及流體則達到3．6以上，且表面質量較好，如圖1（ e）。

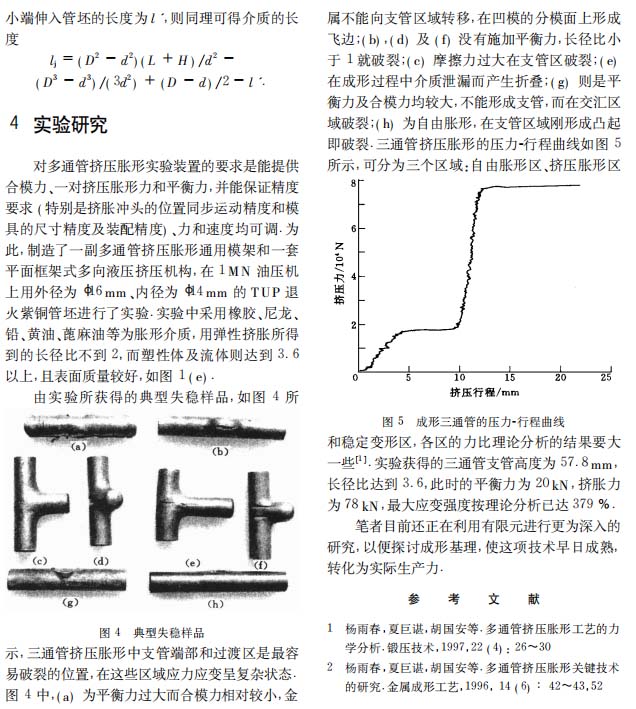

由實驗所獲得的典型失穩樣品，如圖 4所示，三通管擠壓脹形中支管端部和過渡區是最容易破裂的位置，在這些區域應力應變呈復雜狀態．圖4中，（ a） 為平衡力過大而合模力相對較小，金屬不能向支管區域轉移，在凹模的分模面上形成飛邊；（ b） ，（ d） 及 （ f） 沒有施加平衡力，長徑比小于1就破裂；（ c） 摩擦力過大在支管區破裂；（ e）在成形過程中介質泄漏而產生折疊；（ g ） 則是平衡力及合模力均較大，不能形成支管，而在交匯區域破裂；（ h） 為自由脹形，在支管區域剛形成凸起即破裂．三通管擠壓脹形的壓力-行程曲線如圖5所示，可分為三個區域：自由脹形區、擠壓脹形區和穩定變形區，各區的力比理論分析的結果要大一些［1］。實驗獲得的三通管支管高度為57．8mm，長徑比達到3．6，此時的平衡力為20kN，擠脹力為78kN，最大應變強度按理論分析已達379％．筆者目前還正在利用有限元進行更為深入的研究，以便探討成形基理，使這項技術早日成熟，轉化為實際生產力。
