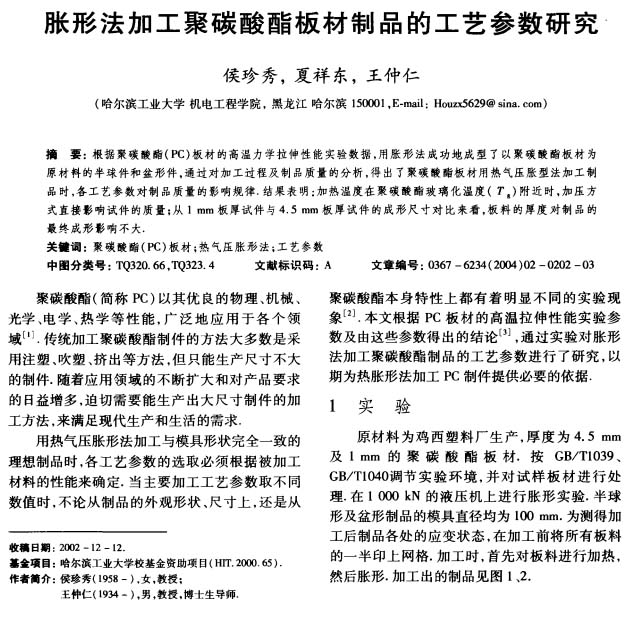

哈爾濱工業(yè)大學(xué)學(xué)報(bào)：脹形法加工聚碳酸酯板材制品的工藝參數(shù)研究
2022-09-20【作 者】侯珍秀;夏祥東;王仲仁
【前 言】
聚碳酸酯 (簡(jiǎn) 稱 PC)以其優(yōu)良的物理 、機(jī)械 、光學(xué) 、電學(xué) 、熱學(xué)等性 能 ，廣泛地應(yīng)用于各個(gè)領(lǐng) 域，傳統(tǒng)加工聚碳酸酯制件的方法大多數(shù)是采用注塑、吹塑 、擠出等方法 ，但只能生產(chǎn)尺寸不大 的制件。隨著應(yīng)用領(lǐng)域的不斷擴(kuò)大和對(duì)產(chǎn)品要求的日益增多，迫切需要 能生產(chǎn)出大尺寸制件的加工方法 ，來滿足現(xiàn)代生產(chǎn)和生活的需求。用熱氣壓脹形法加工與模具形狀完全一致的理想制品時(shí) ，各工藝參數(shù)的選取必須根據(jù)被加工材料的性能來確定。當(dāng)主要加工工藝參數(shù)取不同數(shù)值時(shí)，不論從制品的外觀形狀 、尺寸上 ，還是從聚碳酸酯本身特性上都有著明顯不同的實(shí)驗(yàn)現(xiàn) 象。本文根據(jù) PC板 材的高溫拉伸性能實(shí)驗(yàn)參數(shù)及由這些參數(shù)得出的結(jié)論 ，通過實(shí)驗(yàn)對(duì)脹形法加工聚碳酸酯制品的工藝參數(shù)進(jìn)行了研究 ，以期為熱脹形法加工 PC制件提供必要的依據(jù)。

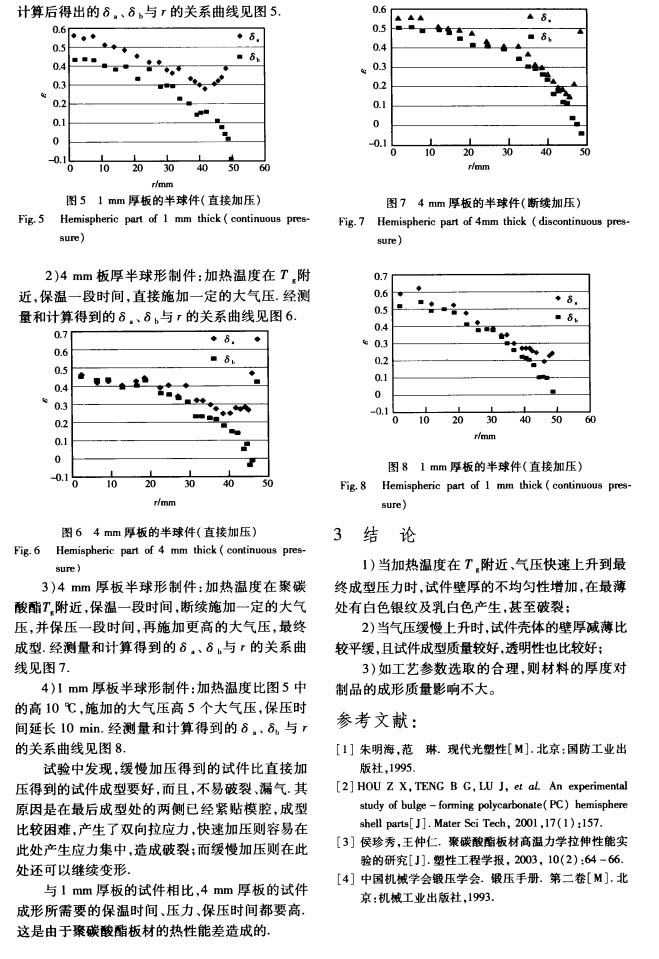

【結(jié) 論】
1)當(dāng)加熱溫度在附近、氣壓快速上升到最終成型壓力時(shí) ，試件壁厚的不均勻性增加 ，在最薄處有白色銀紋及乳白色產(chǎn)生，甚至破裂 ；
2)當(dāng)氣壓緩慢上升時(shí)，試件殼體的壁厚減薄比較平緩，且試件成型質(zhì)量較好，透明性也比較好；
3)如工藝參數(shù)選取的合理 ，則材料的厚度對(duì)制品的成形質(zhì)量影響不大。

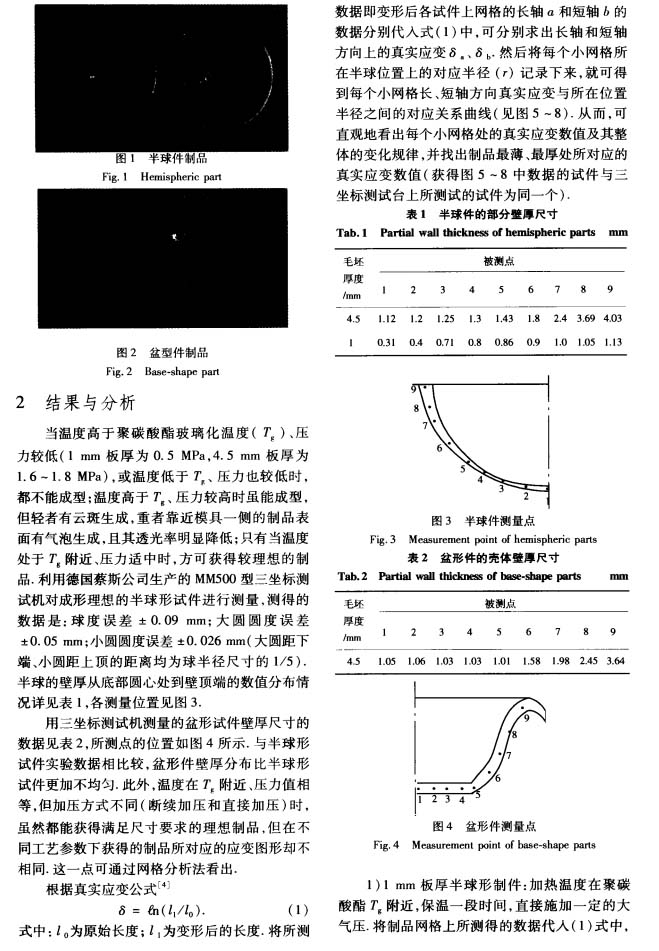

以下是正文：
