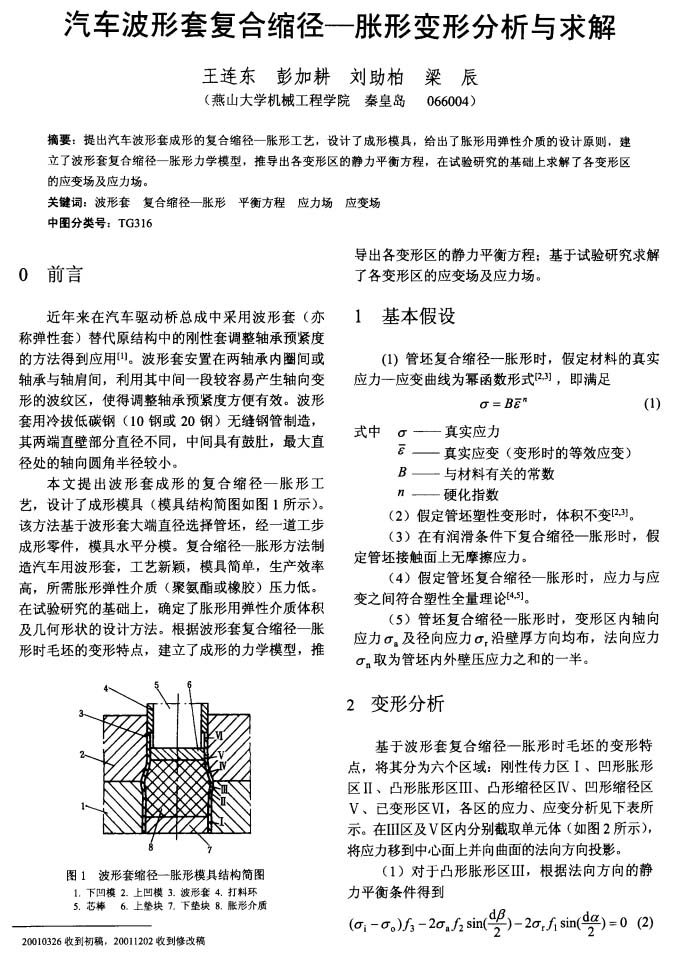

機械工程學報：汽車波形套復合縮徑—脹形變形分析與求解
2022-09-26【作 者】王連東;彭加耕;劉助柏;梁辰
近年來在汽 車驅動橋總成中采用波形 套 ( 亦稱彈性套 ) 替代原結構中的剛性套調整軸承預緊度 的方法得到應用[1] 。 波形 套安置在兩軸承內圈間或 軸承與軸肩間, 利用其中間一 段較容易產生軸 向變 形 的波紋區 , 使得調整軸承預 緊度方便有效。 波形 套用冷拔低碳鋼 ( 10 鋼 或 2 0 鋼 ) 無縫鋼管制造 , 其兩端直壁部分直徑不同, 中間具有鼓肚 , 最大直 徑處的軸 向圓角半徑較小。 本文提 出 波 形 套 成形 的復合 縮徑一脹 形 工 藝, 設計了成形模具 ( 模具結構簡圖如圖 1 所示 ) 。 該方法基于波形套大端直徑選擇管坯 , 經一道工步 成形零件 , 模具水平分模 。 復合縮徑一脹形方法制 造汽車用波形套 , 工藝 新穎 , 模具 簡單 , 生產效率 高, 所需脹形彈性介質 ( 聚氨酷或橡膠 ) 壓力低 。 在試驗研究的基礎上 , 確定了脹形 用彈性介質體積及幾何形狀的設計方法。 根據波形 套復合縮徑一脹 形時毛 坯 的變形特點 , 建立了成形 的力學模型 , 推導 出各變形區 的靜力平衡方程 ; 基于試驗研究求解了各變形區 的應變場及應力場。

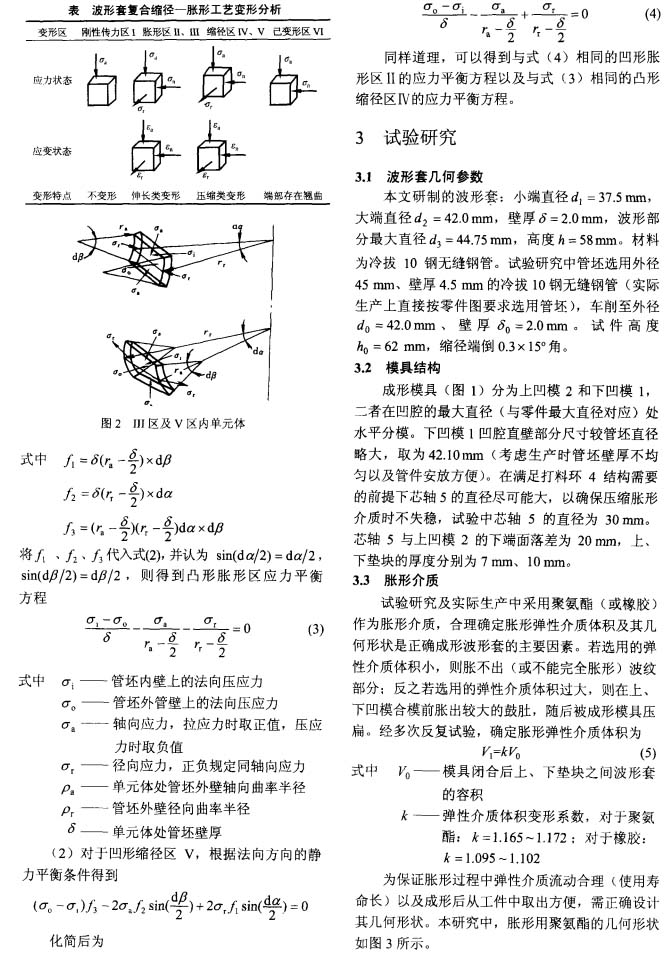

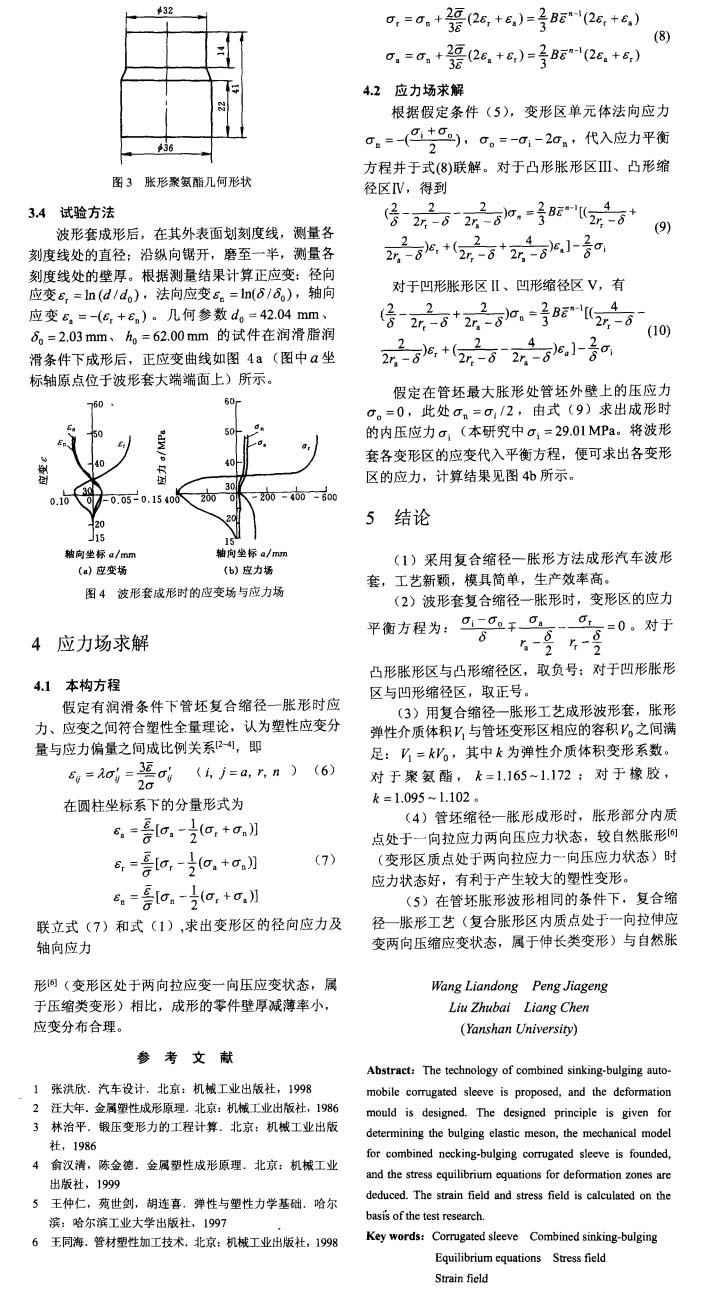

【結 論】
( 4 ) 管坯縮徑一脹形成 形 時 , 脹形部分內質點處于一 向拉應力兩向壓應力狀態 , 較自然脹形[6] ( 變形區質點處于兩 向拉應力一 向壓應力狀態 ) 時應力狀態好 , 有利于產生較大的塑性變形 。
( 5 ) 在管坯脹形波形 相 同 的條件下 , 復合縮 徑一脹形工 藝 ( 復合脹形區內質點處于一 向拉伸應 變兩 向壓縮應變狀態 , 屬于伸長類變形 ) 與自然脹形[6] (變形區處于兩向拉應變一 向壓應變狀態 , 屬 于壓縮類變形 ) 相比 , 成形的零件壁厚減薄率小 , 應變分布合理 。
