模具工業：薄壁彎管成形工藝分析及彎管模設計
2023-12-20【作 者】郭建軍;楊立樂;戴欽;吳鵬;翟鶴
【引 言】
航天產品的主體結構基本上由鈑金零件組成。近幾年，隨著航天事業的迅速發展，航天產品更新的周期趨于縮短，對鈑金零件的成形工藝要求越來越高[1]。薄壁彎管是構成航天產品的重要鈑金零件之一，尤其在航天發動機領域中使用廣泛。
【結束語】

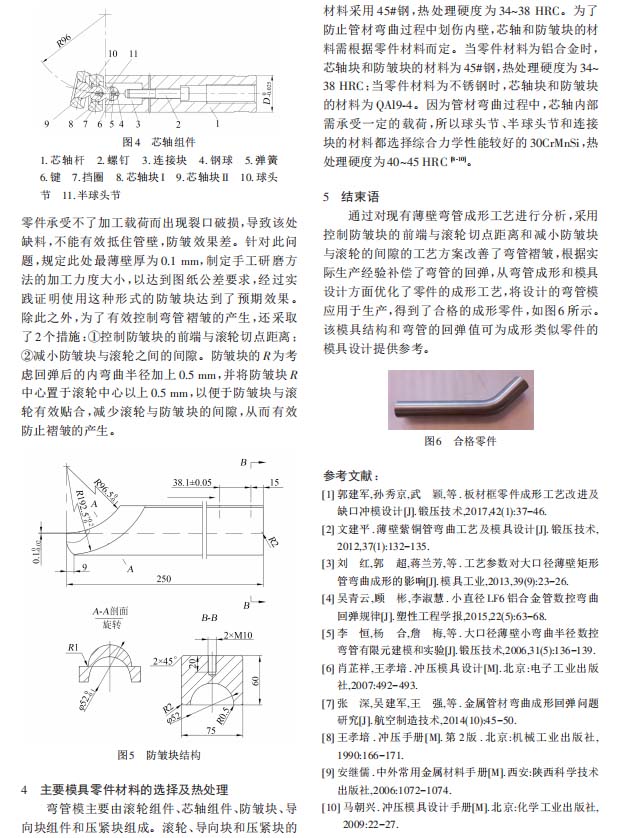

通過對現有薄壁彎管成形工藝進行分析，采用控制防皺塊的前端與滾輪切點距離和減小防皺塊與滾輪的間隙的工藝方案改善了彎管褶皺，根據實際生產經驗補償了彎管的回彈，從彎管成形和模具設計方面優化了零件的成形工藝，將設計的彎管模應用于生產，得到了合格的成形零件，如圖 6 所示。該模具結構和彎管的回彈值可為成形類似零件的模具設計提供參考。
以下是正文：
標簽：
成形
