機械設計與制造：鋁合金管件電磁脹形中螺線管線圈的受力研究
2023-11-08【作 者】聶鵬;陳天緣;陶金
【引 言】
近些年，隨著制造業結構輕量化的發展，鋁、鎂合金等低密度材料在航空航天、汽車等工業領域中的應用日益增加[1-2]。但是鋁、鎂合金等輕質合金材料成形性能低，在常溫條件下塑性能力差，因此在很大程度上限制了其應用范圍。電磁成形技術便是解決上述問題的有效途徑之一。與常規的成形加工工藝相比,電磁成形具有的成形速度快、成形效率高、回彈小等特點[3]。電磁成形作為一種新型材料的加工成形工藝，深受世界各大工業強國的高度重視,現已在機械制造、電力電子、航空航天以及精密儀器制造領域得到了廣泛的應用[4]。

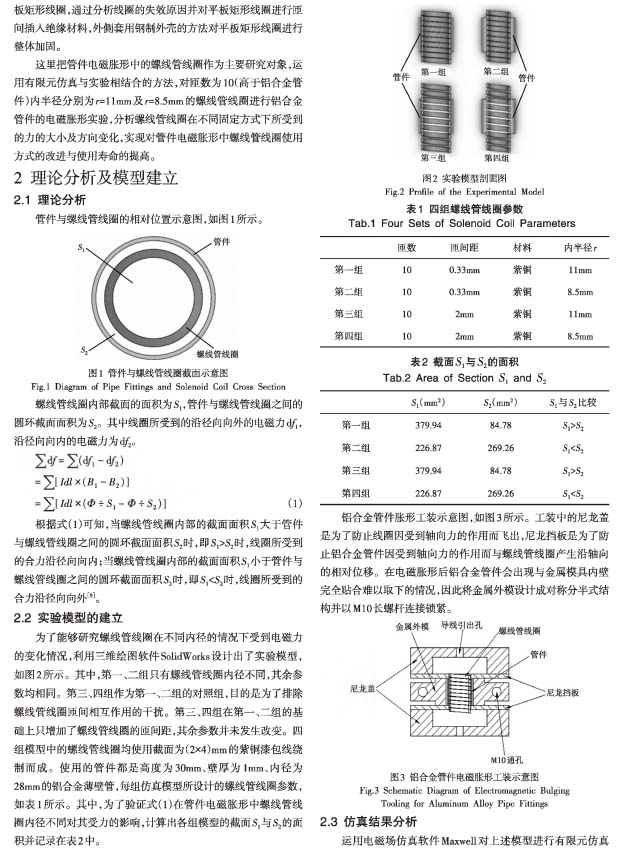

這里把管件電磁脹形中的螺線管線圈作為主要研究對象，運用有限元仿真與實驗相結合的方法，對匝數為10(高于鋁合金管件)內半徑分別為r=11mm及r=8.5mm的螺線管線圈進行鋁合金管件的電磁脹形實驗，分析螺線管線圈在不同固定方式下所受到的力的大小及方向變化，實現對管件電磁脹形中螺線管線圈使用方式的改進與使用壽命的提高。

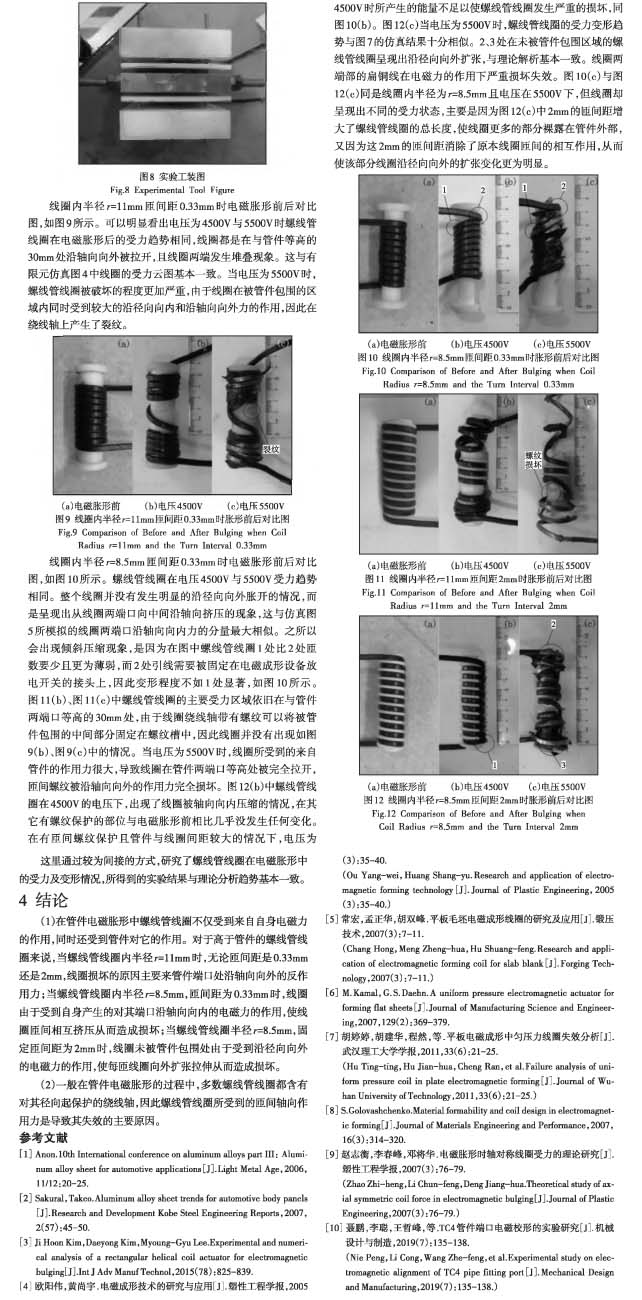

【結 論】
(1)在管件電磁脹形中螺線管線圈不僅受到來自自身電磁力的作用，同時還受到管件對它的作用。對于高于管件的螺線管線圈來說,當螺線管線圈內半徑r=l lmm時，無論匝間距是0.33mm還是2mm,線圈損壞的原因主要來管件端口處沿軸向向外的反作用力;當螺線管線圈內半徑r=8.5mm,匝間距為0.33mm時，線圈由于受到自身產生的對其端口沿軸向向內的電磁力的作用，使線圈匝間相互擠壓從而造成損壞;當螺線管線圈半徑r=8.5mm,固定匝間距為2mm時,線圈未被管件包圍處由于受到沿徑向向外的電磁力的作用,使每匝線圈向外擴張拉伸從而造成損壞。
(2)—般在管件電磁脹形的過程中，多數螺線管線圈都含有對其徑向起保護的繞線軸,因此螺線管線圈所受到的匝間軸向作用力是導致其失效的主要原因。
以下是正文：
