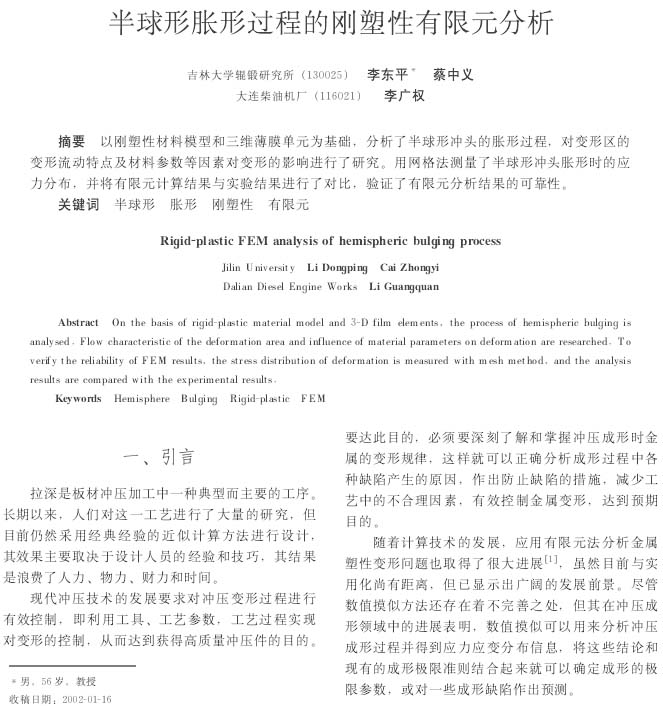

鍛壓技術：半球形脹形過程的剛塑性有限元分析
2022-07-21【作 者】 李東平;蔡中義;李廣權
【引 言】
拉深是板材沖壓加工中一種典型而主要的工序。長期以來，人們對這一工藝進行了大量的研究，但目前仍然采用經典經驗的近似計算方法進行設計，其效果主要取決于設計人員的經驗和技巧，其結果是浪費了人力、物力、財力和時間。
現代沖壓技術的發(fā)展要求對沖壓變形過程進行有效控制，即利用工具、工藝參數，工藝過程實現對變形的控制，從而達到獲得高質量沖壓件的目的要達此目的，必須要深刻了解和掌握沖壓成形時金屬的變形規(guī)律，這樣就可以正確分析成形過程中各種缺陷產生的原因，作出防止缺陷的措施，減少工藝中的不合理因素，有效控制金屬變形，達到預期目的。

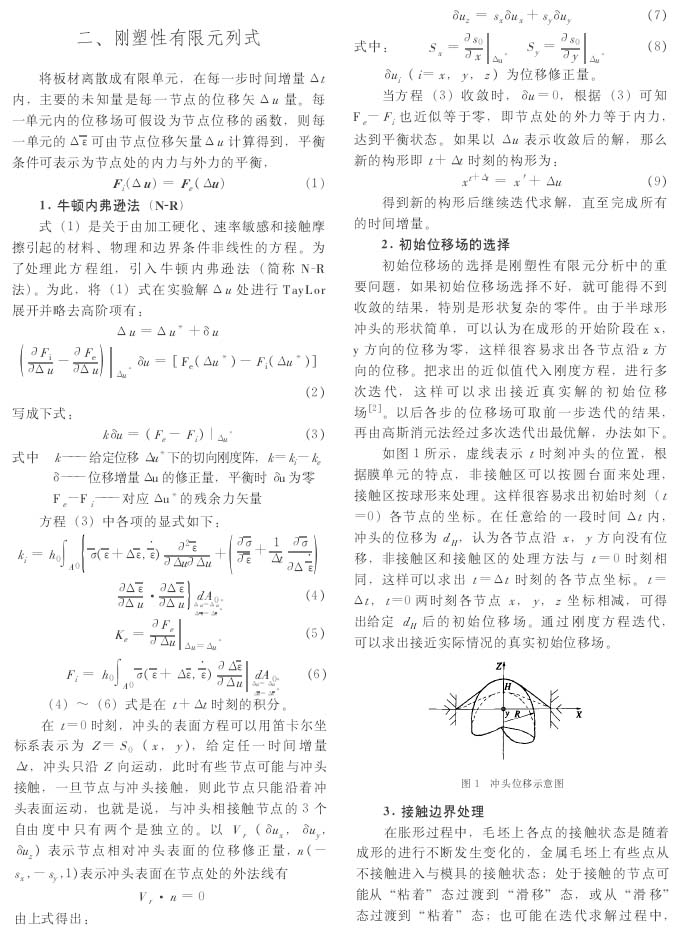

隨著計算技術的發(fā)展，應用有限元法分析金屬塑性變形問題也取得了很大進展[1]，雖然目前與實用化尚有距離，但已顯示出廣闊的發(fā)展前景。盡管數值摸似方法還存在著不完善之處，但其在沖壓成形領域中的進展表明，數值摸似可以用來分析沖壓成形過程并得到應力應變分布信息，將這些結論和現有的成形極限準則結合起來就可以確定成形的極限參數，或對一些成形缺陷作出預測。

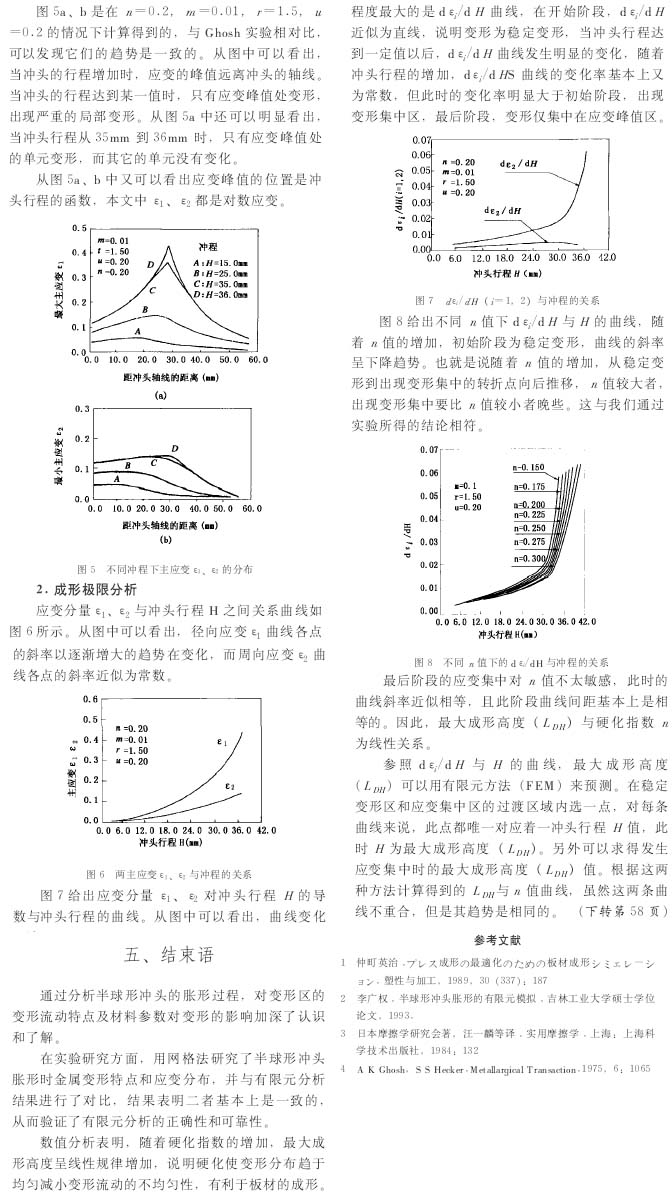

【結束語】
通過分析半球形沖頭的脹形過程，對變形區(qū)的變形流動特點及材料參數對變形的影響加深了認識和了解。

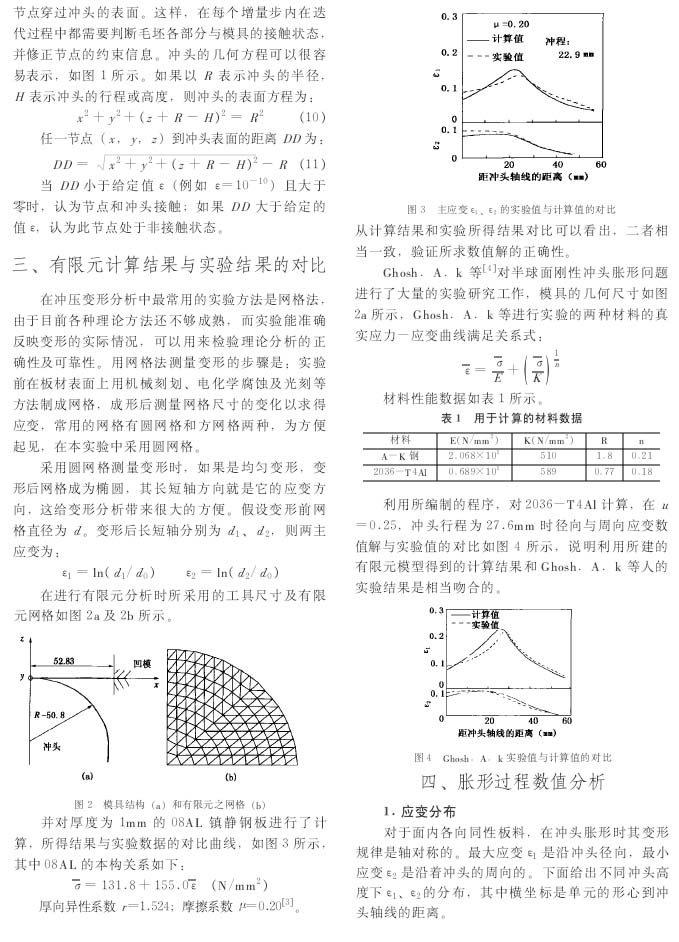

在實驗研究方面，用網格法研究了半球形沖頭脹形時金屬變形特點和應變分布，并與有限元分析結果進行了對比，結果表明二者基本上是一致的，從而驗證了有限元分析的正確性和可靠性。數值分析表明，隨著硬化指數的增加，最大成形高度呈線性規(guī)律增加，說明硬化使變形分布趨于均勻減小變形流動的不均勻性，有利于板材的成形。
以下是正文：
標簽：
脹形
