燕山大學學報：楔快擴孔護環所需脹形力公式的推導及其變形分析
2023-06-19【作 者】劉助柏
【前 言】
本文對三種楔塊擴孔護環的模具結構（單沖頭平底座、單沖頭斜底座、雙沖頭）和脹形時的變形特點進行了力學分析。 推導出護環擴孔時所需脹形力的公式證明了雙 沖頭的模具結構擴孔時所需的脹形力， 小于單沖頭平底座擴孔時所需脹形力的二分之一。
楔塊擴孔變形強化， 是護環生產先進工藝之一。 它的優點是變形比較均勻， 所獲護環性能穩定， 殘余應力小， 操 作時護環強化尺寸容易控制， 容易進行溫脹。 因此，得到了國內外的廣泛采用。

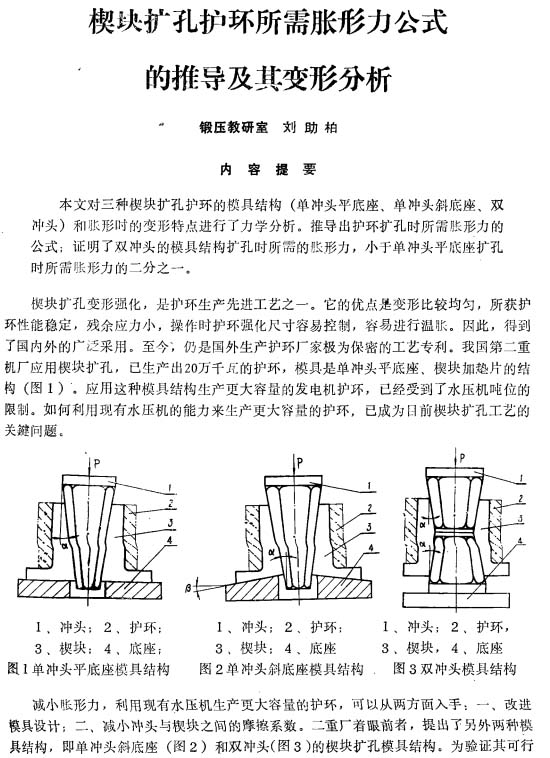

至今，仍是國外生產護環廠家極為保密的工藝專利。我國第二重機廠應用楔塊擴孔， 己生產出20萬千瓦的護環， 模 具是單沖頭平底座、楔塊加墊片的結構（圖1）。應用這種模具結構生產更大容量的發電機護環， 已經受到了水壓機 噸位的限制。
如何利用現有水壓機的能力來生產更大容量的護環， 已成為目前楔塊擴孔工藝的關鍵問題。
以下是正文：
標簽：
脹形
