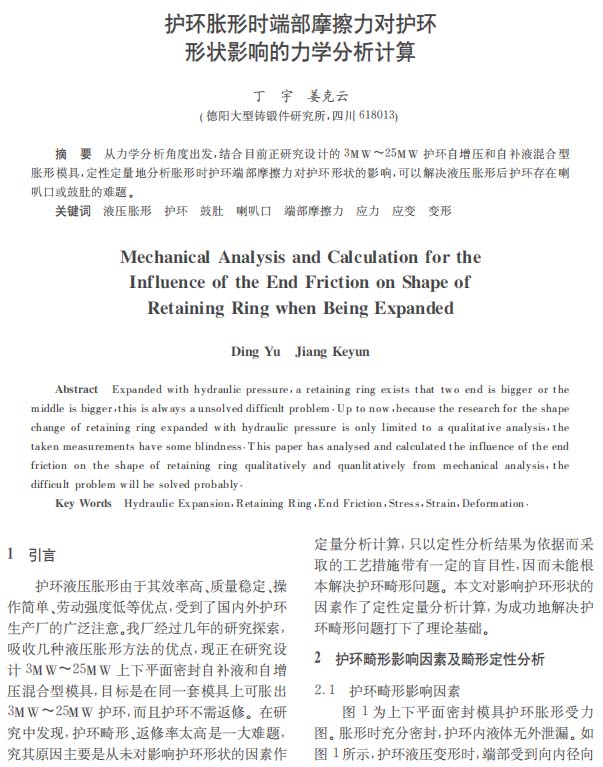

大型鑄鍛件：護環脹形時端部摩擦力對護環形狀影響的力學分析計算
2023-07-31【作 者】丁宇;姜克云
【前 言】
護環液壓脹形由于其效率高、質量穩定、操作簡單、勞動強度低等優點，受到了國內外護環生產廠的廣泛注意。我廠經過幾年的研究探索，吸收幾種液壓脹形方法的優點，現正在研究設計3M W～25M W 上下平面密封自補液和自增壓混合型模具，目標是在同一套模具上可脹出3M W～25M W 護環，而且護環不需返修。 在研究中發現，護環畸形、返修率太高是一大難題，究其原因主要是從未對影響護環形狀的因素作定量分析計算，只以定性分析結果為依據而采取的工藝措施帶有一定的盲目性，因而未能根本解決護環畸形問題。 本文對影響護環形狀的因素作了定性定量分析計算，為成功地解決護環畸形問題打下了理論基礎。
2 護環畸形影響因素及畸形定性分析
2．1 護環畸形影響因素

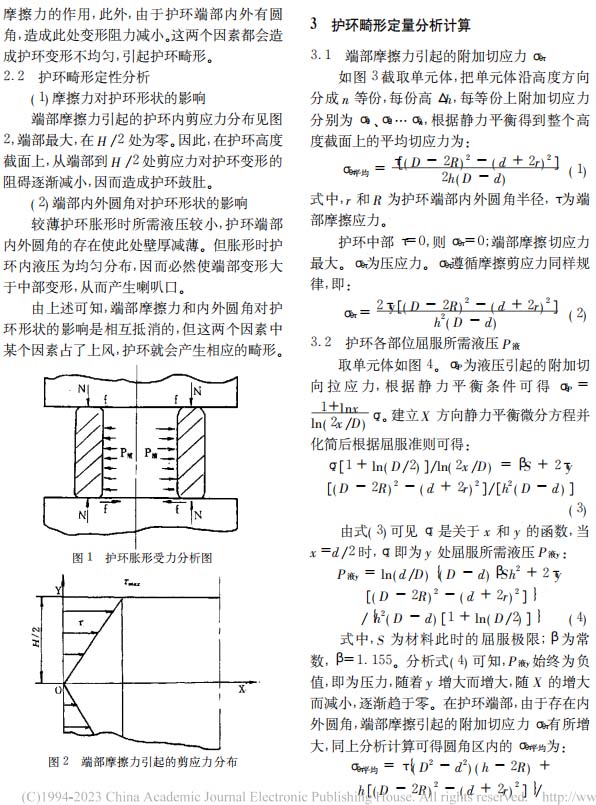

圖1為上下平面密封模具護環脹形受力圖。 脹形時充分密封，護環內液體無外泄漏。 如圖1所示，護環液壓變形時，端部受到向內徑向摩擦力的作用，此外，由于護環端部?jī)?nèi)外有圓角，造成此處變形阻力減小。這兩個因素都會造成護環變形不均勻，引起護環畸形。
以下是正文：
