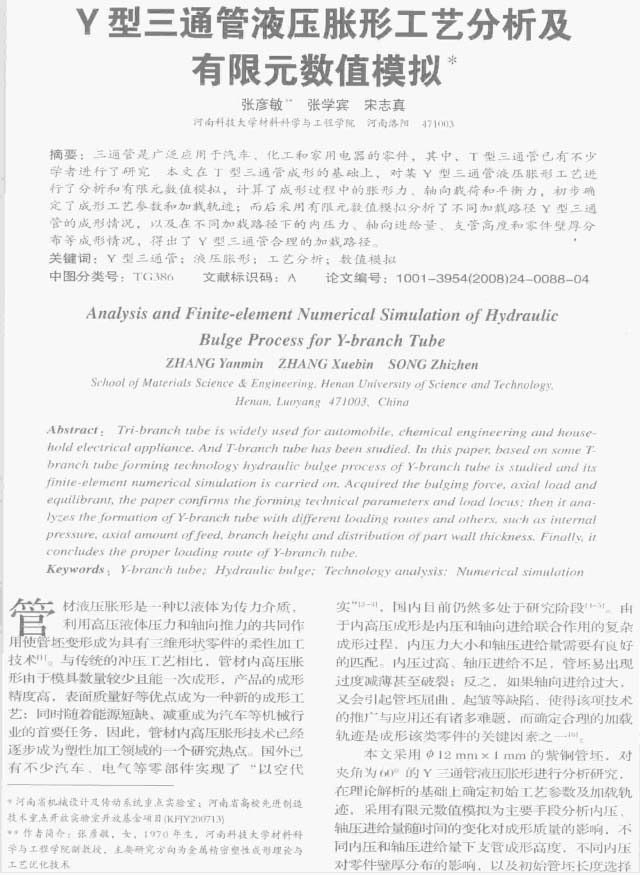

礦山機械：Y型三通管液壓脹形工藝分析及有限元數值模擬
2023-04-20【作 者】 張彥敏;張學賓;宋志真
【前 言】
管材液壓脹形是一種以液體為傳力介質，利用高壓液體壓力和軸向推力的共同作用使管坯變形成為具有三維形狀零件的柔性加工技術[1]。與傳統的沖壓工藝相比，管材內高壓脹形由于模具數量較少且能一次成形，產品的成形精度高，表面質量好等優點成為一種新的成形工藝，同時隨著能源短缺，減重成為汽車等機械行業的首要任務，因此，管材內高壓脹形技術已經逐步成為塑性加工領域的一個研究熱點。
國外已有不少汽車、電氣等零部件實現了“以空代實”[2-3]，國內目前仍然多處于研究階段[1-5]。由于內高壓成形是內壓和軸向進給聯合作用的復雜成形過程。內壓力大小和軸壓進給量需要有良好的匹配。內壓過高、軸壓進給不足，管坯易出現過度減薄甚至破裂；反之，如果軸向進給過大，又會引起管坯屈曲、起皺等缺陷，使得該項技術的推廣與應用還有諸多難題，而確定合理的加載軌跡是成形該類零件的關鍵因素之一[6]。
本文采用Φ12mmx1mm的紫銅管坯，對夾角60o的Y三通管液壓脹形進行分析研究，在理論解析的基礎上確定初始工藝參數及加載軌跡，采用有限元數值模擬為主要手段分析內壓，軸壓進給量隨時間的變化對成形質量的影響，不同內壓和軸壓進給量下支管成形高度，不同內壓對零件壁厚分布的影響，以及初始管坯長度選擇等問題，以確定Y型三通管內高壓成形合適的加載軌跡和初始毛坯長度選擇。

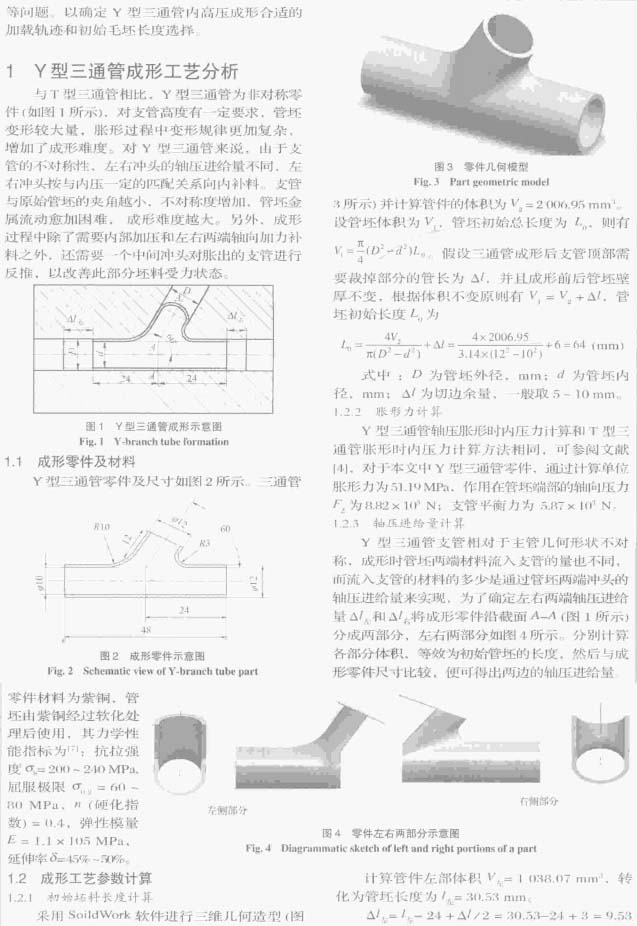

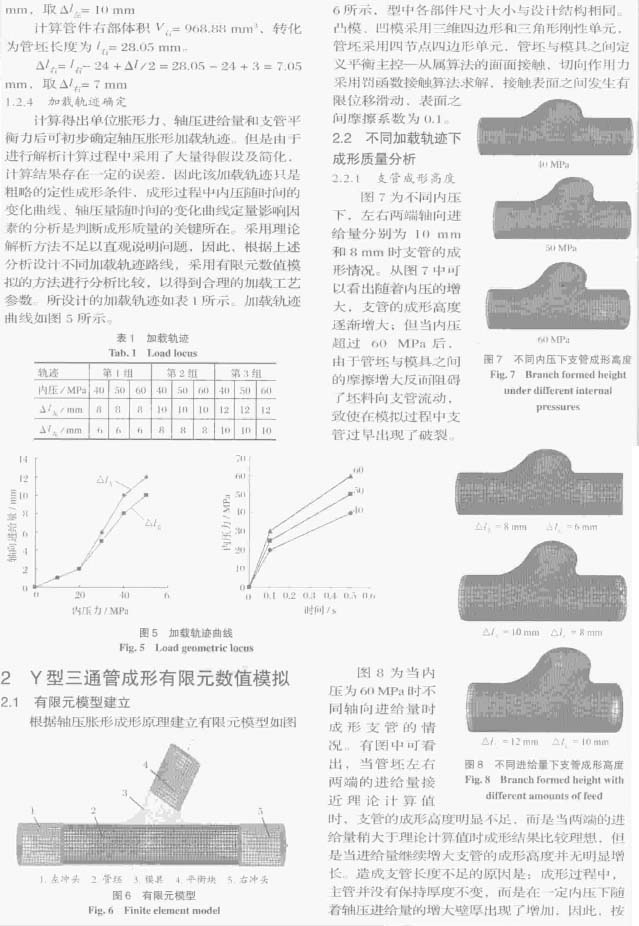

【展 望】

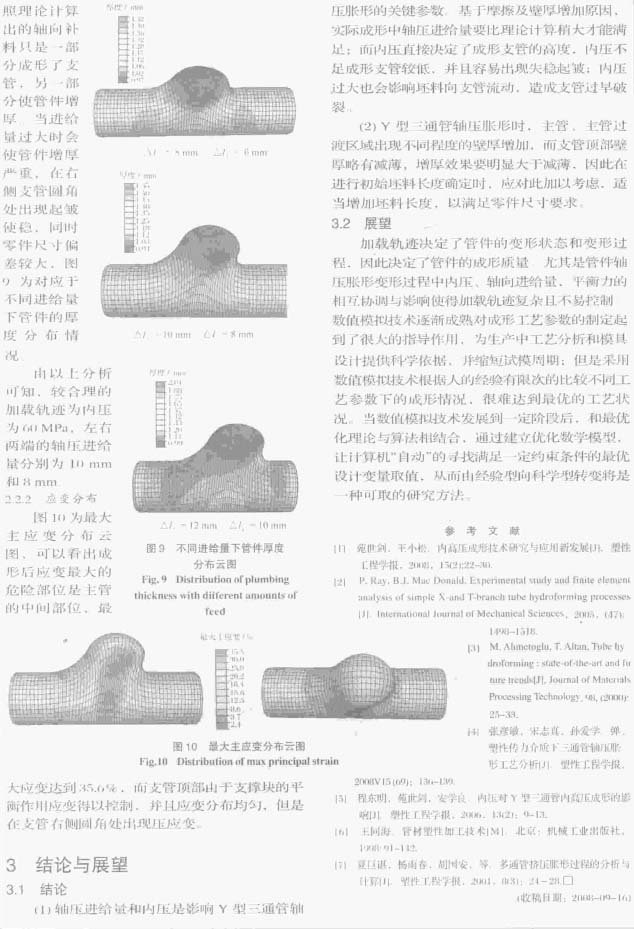

加載軌跡決定了管件的變形狀態和變形過程，因此決定了管件的成形質量，尤其是管件軸壓脹形變形過程中內壓、軸向進給量、平衡力的相互協調與影響使得加載軌跡復雜且不易控制數值模擬技術逐漸成熟對成形工藝參數的制定起到了很大的指導作用，為生產中工藝分析和模具設計提供科學依據，并縮短試模周期，但是采用數值模擬技術根據人的經驗有限次的比較不同工藝參數下的成形情況，很難達到最優的工藝狀況。當數值模擬技術發展到一定階段后，和最優化理論與算法相結合，通過建立優化數學模型，讓計算機“自動”的尋找滿足一定約束條件的最優設計變量取值，從而有經驗型向科學型轉變將是一種可取的研究方法。
以下是正文：
