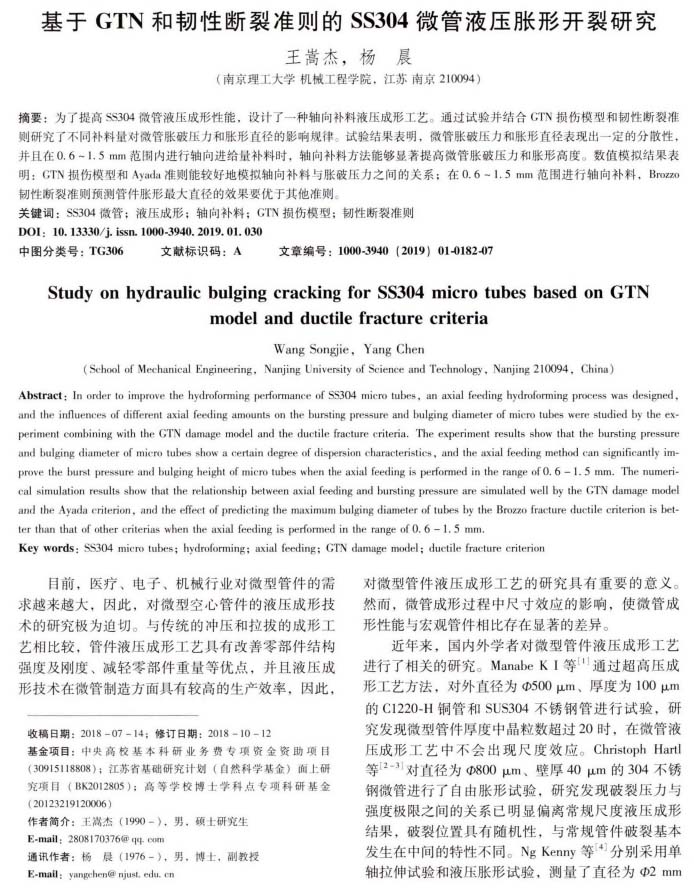

鍛壓技術：基于GTN和韌性斷裂準則的SS304微管液壓脹形開裂研究
2021-08-23【作 者】王嵩杰;楊晨
【摘 要】為了提高SS304微管液壓成形性能,設計了一種軸向補料液壓成形工藝。通過試驗并結合GTN損傷模型和韌性斷裂準則研究了不同補料量對微管脹破壓力和脹形直徑的影響規律。試驗結果表明,微管脹破壓力和脹形直徑表現出一定的分散性,并且在0. 6～1. 5 mm范圍內進行軸向進給量補料時,軸向補料方法能夠顯著提高微管脹破壓力和脹形高度。數值模擬結果表明:GTN損傷模型和Ayada準則能較好地模擬軸向補料與脹破壓力之間的關系;在0. 6～1. 5 mm范圍進行軸向補料,Brozzo韌性斷裂準則預測管件脹形最大直徑的效果要優于其他準則。
【結 論】(1)經過950℃高溫處理過的304不銹鋼材料,直徑為Φ2mm、厚度為0.3mm的微型管件，當軸向進給量在0.6~1.5mm時,進行軸向補料能夠提高管件承受壓力的能力,當軸向進給量大于1.5mm時,微型管件能夠承受的壓強降低。
(2)試驗結果顯示,隨著軸向補料的增加,微管最大脹形直徑呈線性增加,表明軸向補料能夠提高管件脹形性能。
(3)由于尺寸效應的存在,微型管件成形過程表現出與常規管件不同的成形規律,成形結果表現出分散性的特性。
(4)GTN損傷模型和 Avada準則模擬微管脹破壓力結果的折線圖與試驗結果散點圖具有較好的符合性,因此,GTN損傷模型和 Ayada準則的模擬結果與試驗結果具有較好的符合性;在軸向補料為0.6-1.5mm范圍內, Brozzo韌性斷裂準則模擬管件最大脹形直徑的折線圖與試驗結果的散點圖吻合度較高,Brozzo韌性斷裂準則預測管件最大脹形直徑好于其他準則。
以下是正文：
