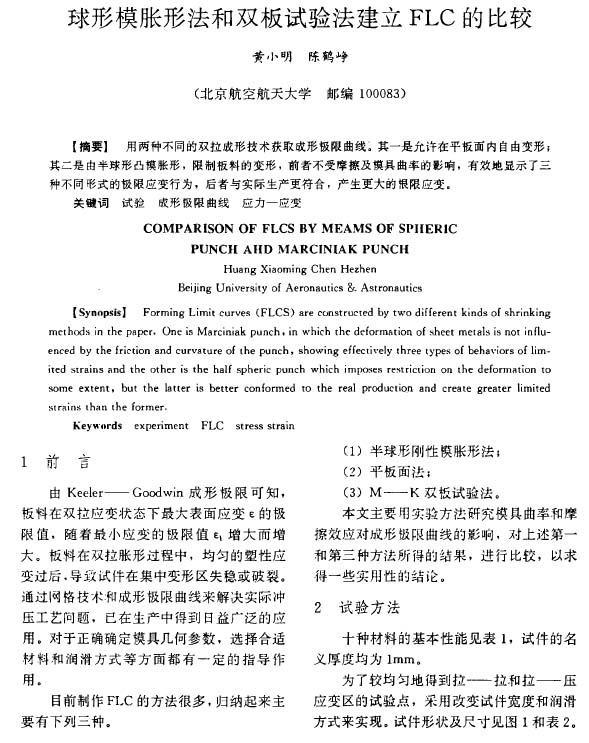

鋼鐵研究：球形模脹形法和雙板試驗法建立FLC的比較
2023-08-28【作 者】黃小明;陳鶴崢
【前 言】
由Keeler—Goodwin成形極限可知，板料在雙拉應變狀態下最大表面應變?chǔ)诺臉O限值，隨著最小應變的極限值ε1增大而增大。板料在雙拉脹形過程中，均勻的塑性應變過后，導致試件在集中變形區失穩或破裂。通過網格技術和成形極限曲線來解決實際沖壓工藝問題，已在生產中得到日益廣泛的應用。對于正確確定模具幾何參數，選擇合適材料和潤滑方式等方面都有一定的指導作用。
目前制作FLC的方法很多，歸納起來主要有下列三種。
（1）半球形剛性摸脹形法;
（2）平板面法;

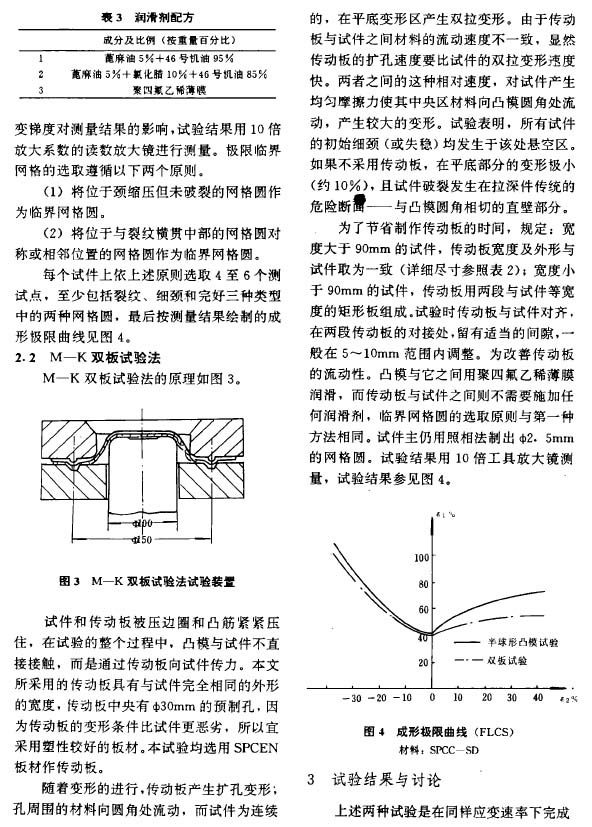

（3）M— K雙板試驗法。
本文主要用實驗方法研究模具曲率和摩擦效應對成形極限曲線的影響，對上述第一和第三種方法所得的結果，進行比較，以求得一些實用性的結論。

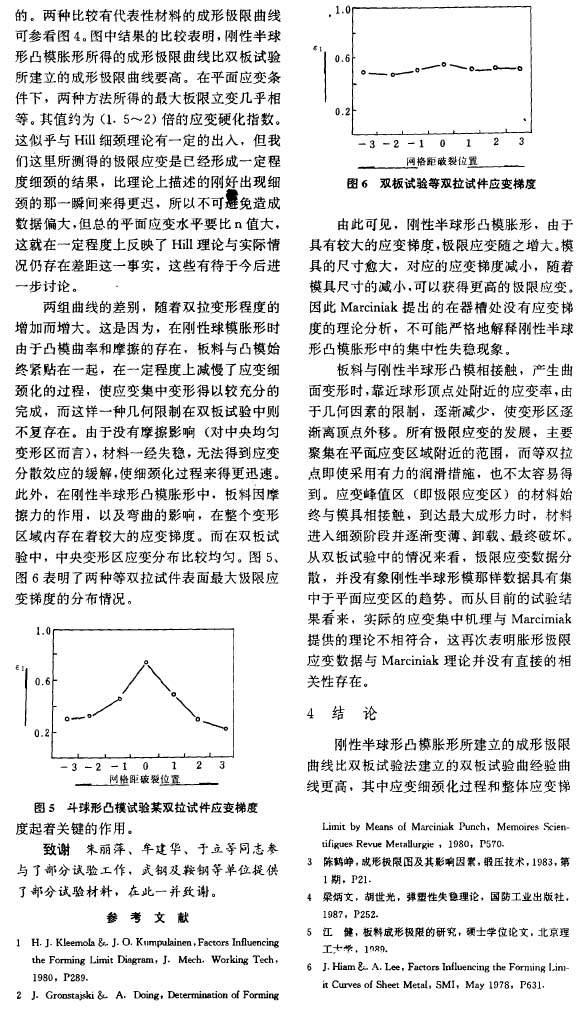

【結 論】
剛性半球形凸模脹形所建立的成形極限曲線比雙板試驗法建立的雙板試驗曲經驗曲線更高，其中應變細頸化過程和整體應變梯度起著關鍵的作用。

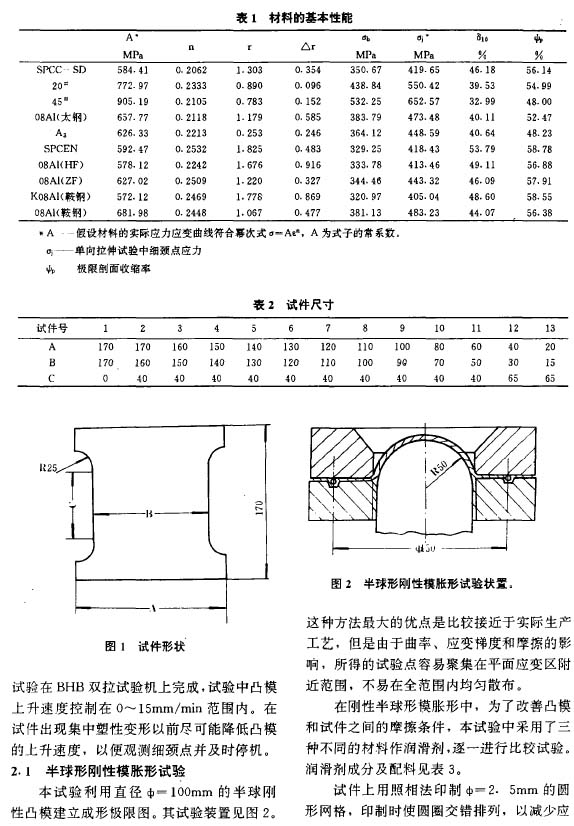

以下為正文：
標簽：
脹形
