工程技術研究：波紋管機械脹形模具的原理及結構特點
2022-04-22【作 者】唐順強
【引 言】
隨著熱工管道技術的進步，對熱工管道的補償元件 —— 補償器要求也越加嚴格和多樣化。常見的補償器有套筒補償器、球型補償器和波紋補償器，原始的 π 型脹力彎在新建工程上已經很少見。這幾種補償器類型中，波紋補償器以其自身諸多的優勢，占據了很大部分的市場份額。波紋管作為波紋補償器的核心元件，其質量和使用壽命，決定了補償器使用的安全性和穩定性。波紋管的制作有很多方法，目前常用的成形方法有：液壓成形、機械成形、焊接成形、橡膠成形、和電化學成形等。而機械成形又包括旋壓成形、滾壓成形和機械脹形等工藝方法。文章主要介紹其中一種成型方式——機械脹形的原理及結構特點。
1、概況
機械脹形具有成形速度快、適應性強、產品多樣化、工藝簡單、模具制作容易和生產效率高等優點，同時也存在產品外觀粗糙等缺點。機械脹形是利用模瓣在壓錐的作用下，水平向外在波紋管桶坯脹出波形，主要適用于直徑 Φ80 ～ Φ2000mm 的波紋管。因模具自身結構尺寸的限制，小口徑波紋管的成型較為困難；大口徑波紋管，因需求量小，模具加工制作成本較高，一般不選用機械脹形方式，而是利用滾壓成型等方式。
2.1 成形過程介紹
機械脹形模具由壓錐、模瓣、內支撐桶、支撐板、復位彈簧和底座支撐桶等結構裝配而成（見圖 1）。自然狀態下，模具在復位彈簧的支撐作用下，壓錐處于頂升狀態，模瓣復位收縮。成型時，作用在壓錐上平面垂直向下的力F，通過壓錐和模瓣相配合的斜面形成水平分力（見圖 2），作用在波紋管桶坯上，使管坯沿模瓣外部形狀形成凸起，進而形成波紋。波紋的波高嚴格按照設計計算時所需要的波高進行加工，經測量確定達到所需波高后，通過限位裝置來控制壓錐向下運行的高度從而完成所有波紋的成型，并確保各波紋波高均勻一致。波紋成型達到預定波高后，卸載外部作用力，壓錐在模具內部復位彈簧的頂升作用下恢復到自然狀態，模瓣隨即也恢復到自然狀態。桶坯移動，定位下一波紋成型位置后繼續成型，進而形成一個具有連續波紋的波紋管。
【結束語】
機械脹形模具生產的波紋管在外觀質量上相比其他成形方式?jīng)]有優勢。但可通過制定合理的工藝方法，提高操作人員的技能水平，保證工藝紀律的嚴格執行來彌補其不足，進而充分發揮機械脹形模具在產品多樣化和生產效率高等方面的優勢。

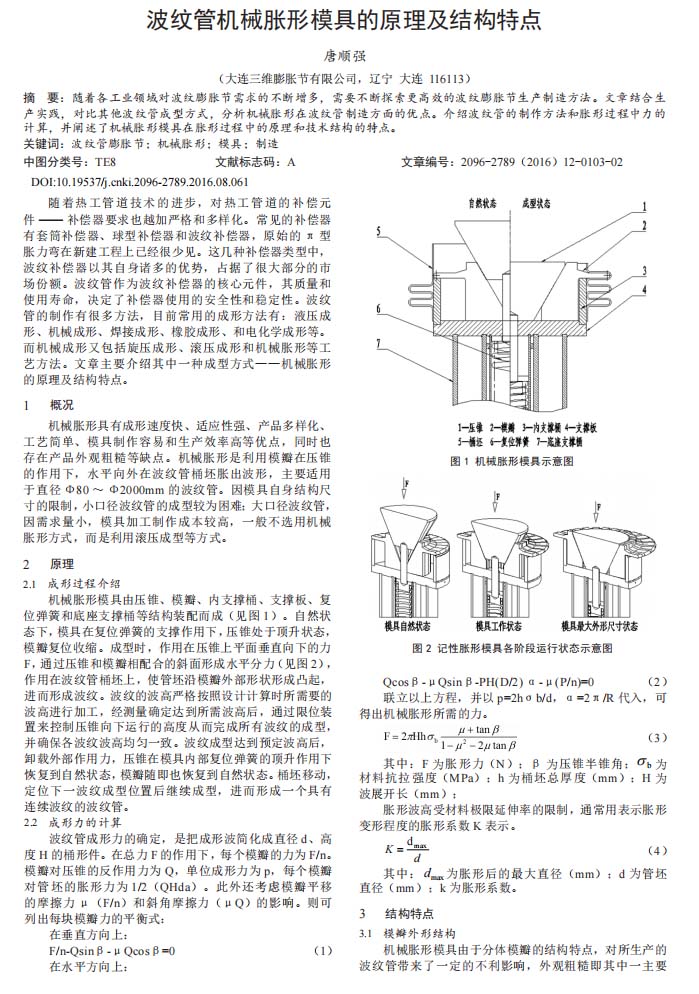

以下是正文：
