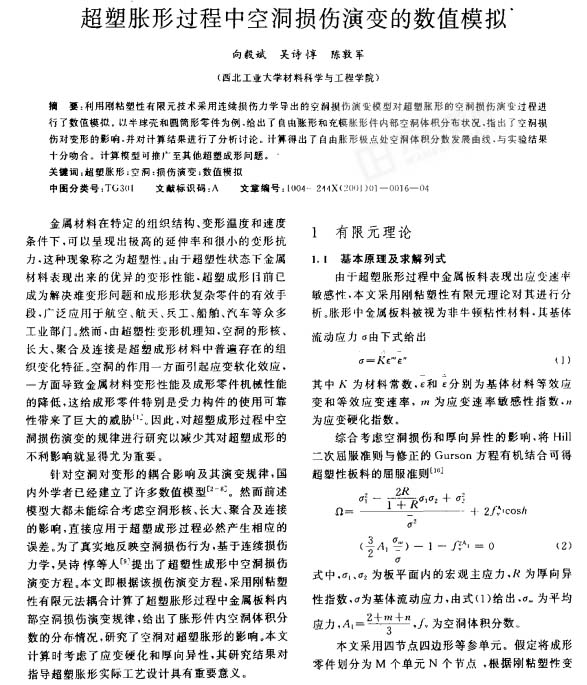

兵器材料科學與工程：超塑脹形過程中空洞損傷演變的數值模擬
2022-10-06【作 者】向毅斌;吳詩惇;陳敦軍
金屬材料在特定的組織結構、變形溫度和速度條件下，可以呈現出極高的延伸率和很小的變形抗力。這種現象稱之為超塑性。由于超塑性狀態下金屬材料表現出來的優異的變形性能。超塑成形日前已成為解決難變形問題和成形形狀復雜零件的有效手段，廣泛應用于航空、航天、兵工、船舶、汽車等眾多工業部門。然而．由超塑性變形機理知．空洞的形核、長大、聚合及連接是超塑成形材料中普遍存在的組織變化特征?？斩吹淖饔靡环矫嬉饝?yīng)變軟化效應，一方面導致金屬材料變形性能及成形零件機械性能的降低，這給成形零件特別是受力構件的使用可靠性帶來了巨大的威脅[1]。因此，對超塑成形過程中空洞損傷演變的規律進行研究以減少其對超塑成形的不利影響就顯得尤為重要。
針對空洞對變形的耦合影響及其演變規律，國內外學者已經建立了許多數值模型[2-8]。然而前述模型大都未能綜合考慮空洞形核、長大、聚合及連接的影響，直接應用于超塑成形過程必然產生相應的誤差。為了真實地反映空洞損傷行為，基于連續損傷力學，吳詩悖等人[9]提出了超塑性成形中空洞損傷演變方程。本文即根據該損傷演變方程，采用剛粘塑性有限元法耦合計算了超塑脹形過程中金屬板科內部空洞損傷演變規律，給出了脹形件內空洞體積分?jǐn)?shù)的分布情況，研究了空洞對超塑脹形的影響。本文計算時考慮了應變硬化和厚向異性，其研究結果對指導超塑脹形實際工藝設計具有重要意義。
【結束語】
超塑性材料一般為空洞敏感型材料。超塑成形過程中空洞的演變和發展會降低超塑性材料的成形能力，劣化成形零件的機械性能。而對于超塑脹形這類高溫、模腔封閉、變形機制復雜的金屬成形問題，常規方法測試分析困難，成本高。準確性差，效果難如人意。本文基于有限元數值模擬技術實現]了超塑性材料空洞損傷演變的數值模擬。為實際成形工藝規范的制定提供了有效手段。本文的計算模型可推廣到其他超塑成形問題。
以下是正文：
