金屬科學與工藝：剛塑性有限元法求解護環的液壓脹形問題
2023-06-15【作 者】楊煜生;陶永發;符志
【前 言】
護環是大鍛件生產中難度較大的重要鍛件之一。至今仍主要采用各種冷變形強化工藝進行生產。其中以液壓脹形法較為先進，它不僅成形精度高、機械性能均勻、而且操作方便，生產率高。而液壓脹形工藝自身又有一些新的發展，如在上、下錐形模中設置直徑接近環坯內徑的減力柱，變形時高壓液體可由環坯外得到補充，因而變形力可以大幅度下降。但是這脹種形法環壞受力比較復雜，如圖1所示，護環不僅在內表面上受到高壓液體的壓力，而且在端口上受到模具的作用力，該力的大小和方向皆可隨模具角度及軸向力大小等參數的改變而變化，它直接影響著脹形過程中形狀的變化，因此它也是控制成形精度的主要依據。
為了獲得強化變形后予定的機械性能和較高的成形精度，必須準確地分析脹形過程中力參數對成形精度的影響規律，給出最佳的工藝參數。目前對于護環成形規律的解析，僅限于假定護環的變形為準平面變形[1]，即假設環坯始終均勻地脹形。但是，事實上由于受力情況的不同，護環常會出現彭形、雙彭形、凹形或交替變化，所以并不總是滿足準平面變形條件。因此，我們采用剛塑性有限元法進行護環的大變形分析，它可以對脹形全過程進行準確的模擬。
【載荷變化規律】

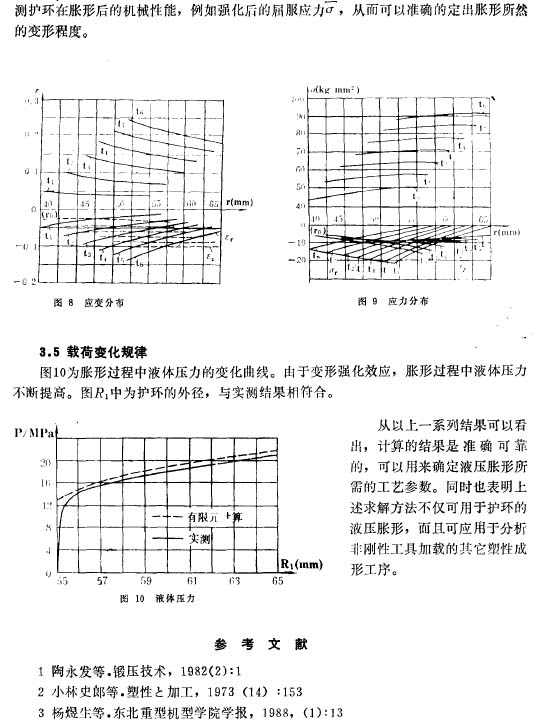

圖10為脹形過程中液體壓力的變化曲線。由于變形強化效應，脹形過程中液體壓力不斷提高。圖R1中為護環的外徑，與實測結果相符合。
從以上一系列結果可以看出，計算的結果是準確可靠的，可以用來確定液壓脹形所需的工藝參數。同時也表明上述求解方法不僅可用于護環的液壓脹形，而且可應用于分析非剛性工具加載的其它塑性成形工序。
