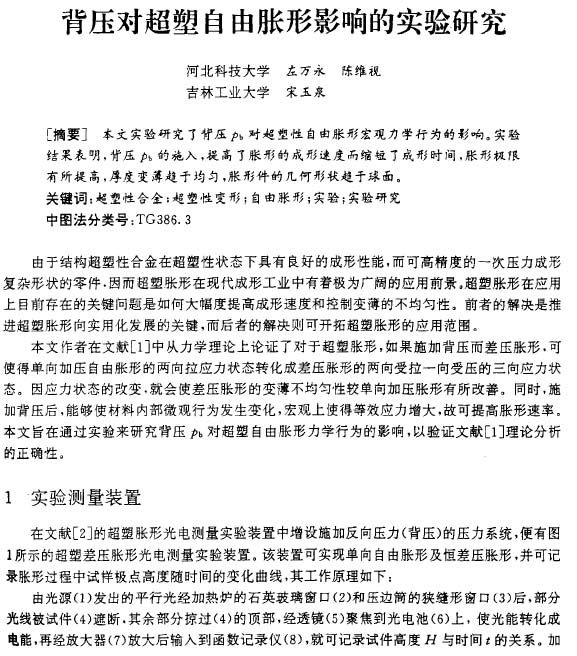

河北機(jī)電學(xué)院學(xué)報(bào)：背壓對(duì)超塑自由脹形影響的實(shí)驗(yàn)研究
2023-06-16【作 者】左萬(wàn)永;宋玉泉
由于結(jié)構(gòu)超塑性合金在超塑性狀態(tài)下具有良好的成形性能，而可高精度的一次壓力成形復(fù)雜形狀的零件.因而超塑脹形在現(xiàn)代成形工業(yè)中有著極為廣闊的應(yīng)用前景。超塑脹形在應(yīng)用上目前存在的關(guān)鍵問(wèn)題是如何大幅度提高成形速度和控制變薄的不均勻性。前者的解決是推進(jìn)超塑脹形向?qū)嵱没l(fā)展的關(guān)鍵，而后者的解決則可開(kāi)拓超塑脹形的應(yīng)用范圍。
本文作者在文獻(xiàn)[1]中從力學(xué)理論上論證了對(duì)于超塑脹形，如果施加背壓而差壓脹形，可使得單向加壓自由脹形的兩向拉應(yīng)力狀態(tài)轉(zhuǎn)化成差壓脹形的兩向受拉一向受壓的三向應(yīng)力狀態(tài)。因應(yīng)力狀態(tài)的改變，就會(huì)使差壓脹形的變薄不均勻性較單向加壓脹形有所改善。同時(shí)，施加背壓后，能夠使材料內(nèi)部微觀行為發(fā)生變化，宏觀上使得等效應(yīng)力增大，故可提高脹形速率。本文旨在通過(guò)實(shí)驗(yàn)來(lái)研究背壓pb對(duì)超塑自由脹形力學(xué)行為的影響，以驗(yàn)證文獻(xiàn)[1]理論分析的正確性。

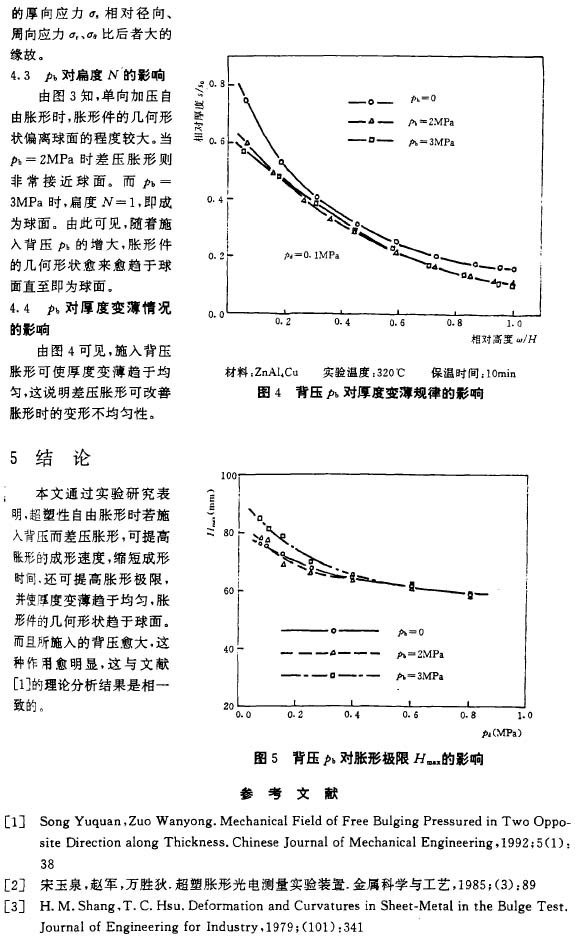

【結(jié) 論】
本文通過(guò)實(shí)驗(yàn)研究表明，超塑性自由脹形時(shí)若施入背壓而差壓脹形，可提高脹形的成形速度，縮短成形時(shí)間，還可提高脹形極限，并使厚度變薄趨于均勻，脹形件的幾何形狀趨于球面。而且聽(tīng)施入的背壓愈大，這種作用愈明顯，這與文獻(xiàn)[1]的理論分析結(jié)果是相一致的。

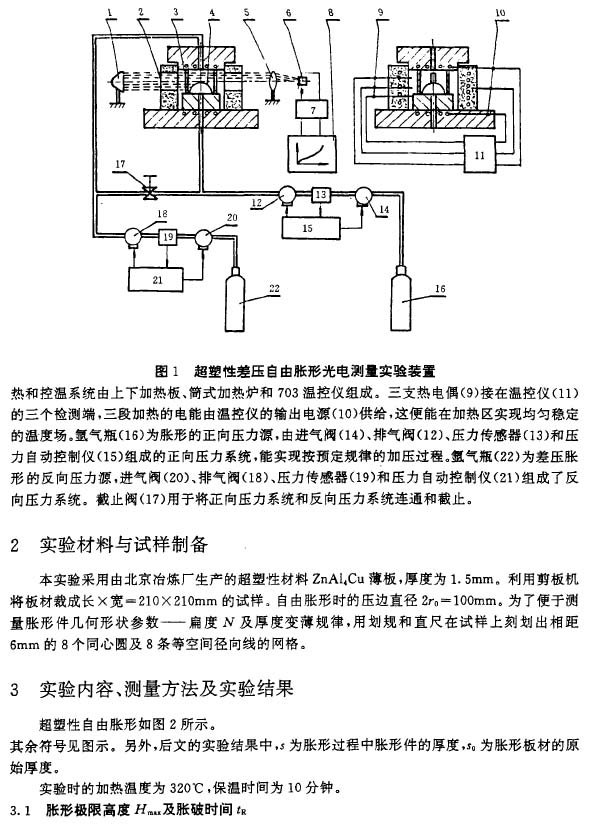

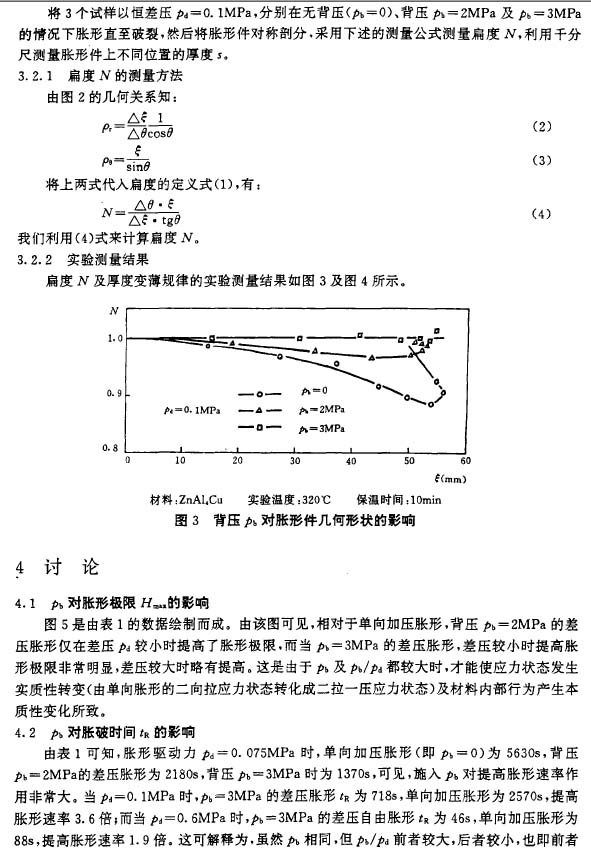

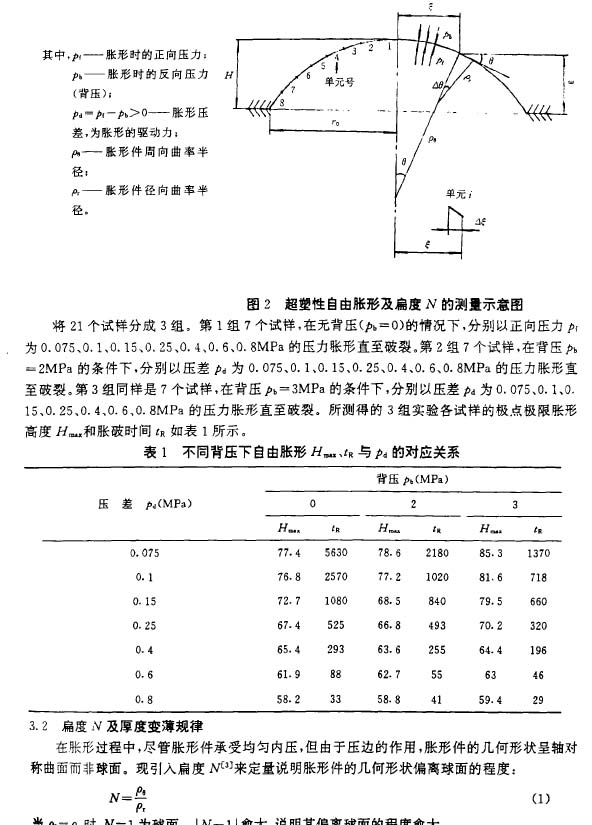

以下是正文：
