大型鑄鍛件：汽輪發電機護環液壓脹形強化新工藝的研究
2023-06-26【作 者】楊耀田;江耀宗;劉助柏;郭會光

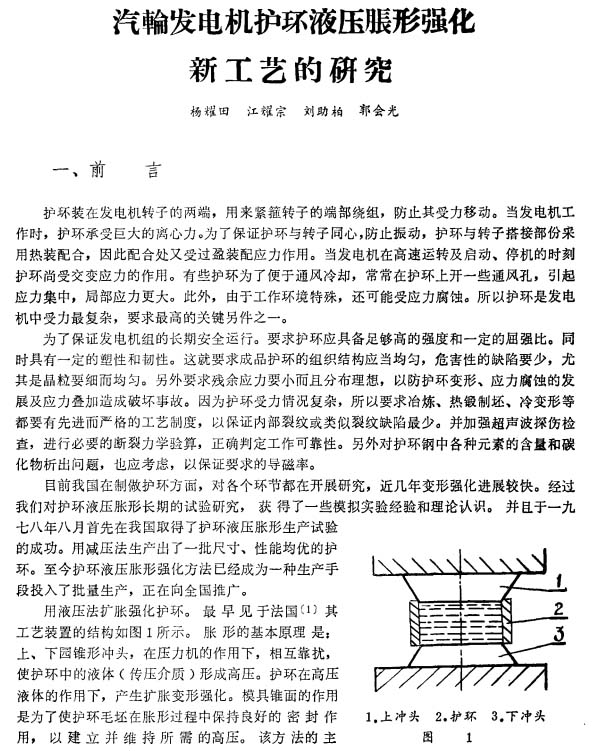

【前 言】
護環裝在發電機轉子的兩端， 用來緊箍轉子的端部繞組， 防止其受力移動。 當發電機工作時， 護環承受巨大的離心力。為了保證護環與轉子同心， 防止振動， 護環與轉子搭接部份采用熱裝配合， 因此配合處又受過盈裝配應力作用。 當發電機在高速運轉及啟動、 停機的時刻護環尚受交變應力的作用。 有些護環為了便于通風冷卻， 常常在護環上開一些通風孔， 引起應力集中， 局部應力更大。 此外， 由于工作環境特殊， 還可能受應力腐蝕。 所以護環是發電機中受力最復雜， 要求最高的關鍵另件之一。
為了保證發電機組的長期安全運行。 要求護環應具備足夠高的強度和一定的屈強比。 同時具有一定的塑性和韌性。這就要求成品護環的組織結構應當均勻， 危害性的缺陷要少， 尤其是晶粒要細而均勻。 另外要求殘余應力要小而且分布理想， 以防護環變形、 應力腐蝕的發展及應力疊加造成破壞事故。 因為護環受力情況復雜， 所以要求冶煉、熱鍛制坯、冷變形等都要有先進而嚴格的工藝制度， 以保證內部裂紋或類似裂紋缺陷最少。 并加強超聲波探傷檢查， 進行必要的斷裂力學驗算， 正確判定工作可靠性。 另外對護環鋼中各種元素的含量和碳化物析出問題， 也應考慮， 以保證要求的導磁率
目前我國在制做護環方面， 對各個環節都在開展研究， 近幾年變形強化進展較快。 經過我們對護環液壓脹形長期的試驗研究， 獲得了一些模擬實驗經驗和理論認識。 并且于一九七八年八月首先在我國取得了護環液壓脹形生產試驗的成功。 用減壓法生產出了一批尺寸、性能均優的護環。 至今護環液壓脹形強化方法已經成為一種生產手段投入了批量生產， 正在向全國推廣。

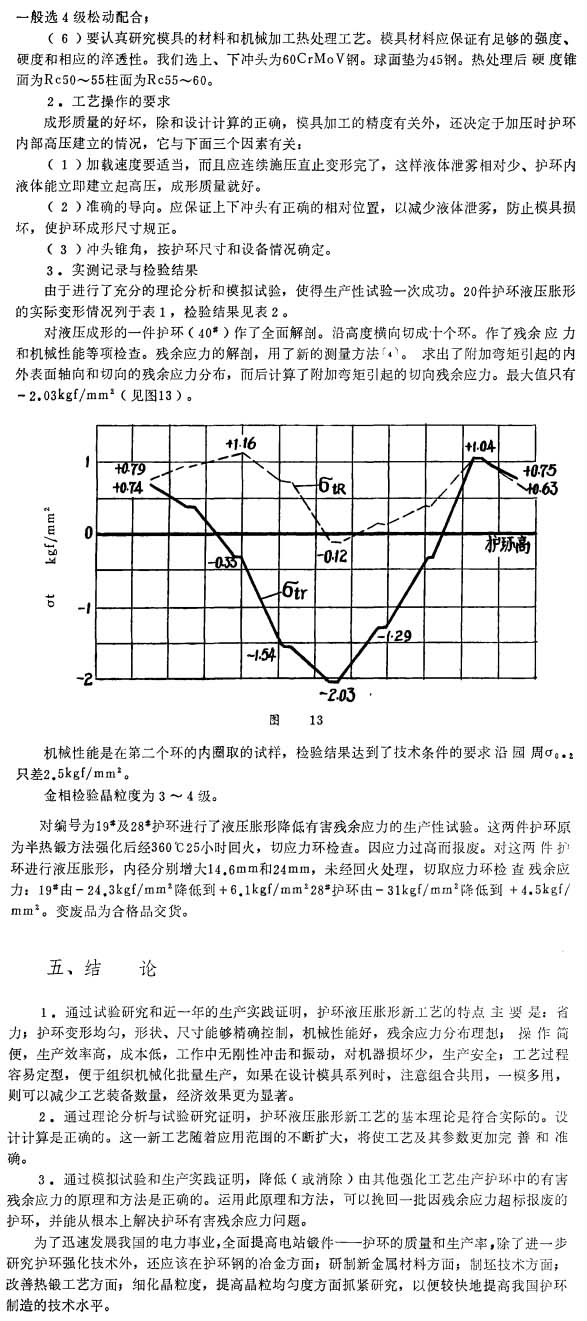

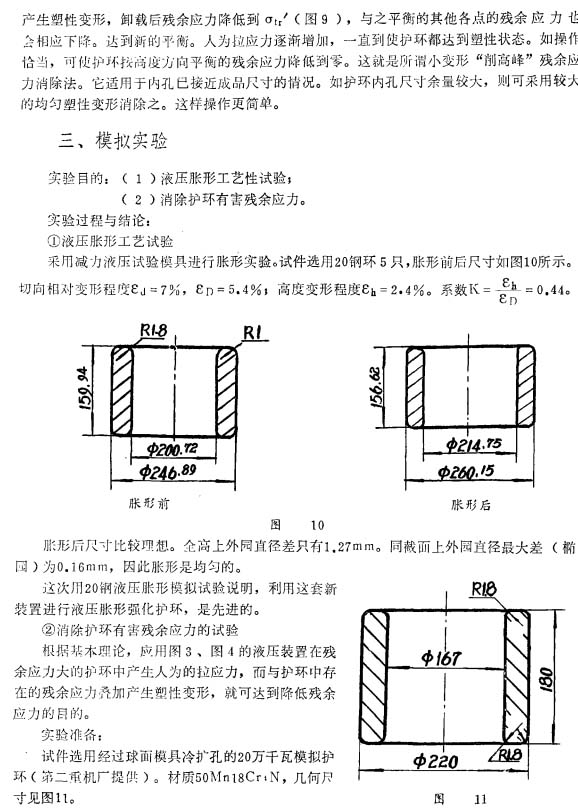

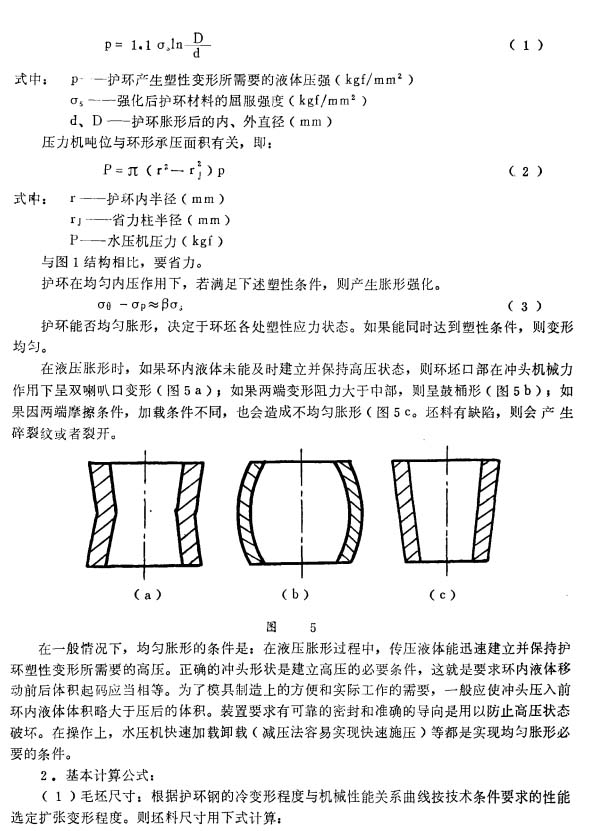

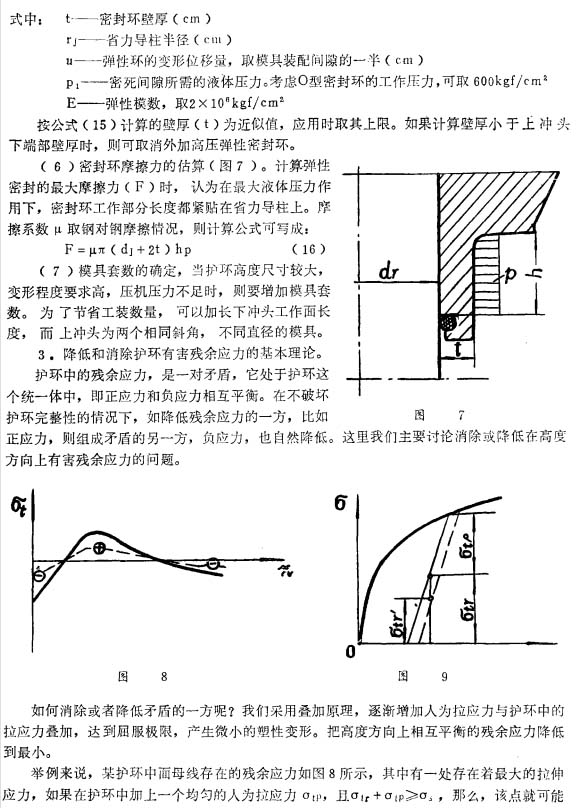

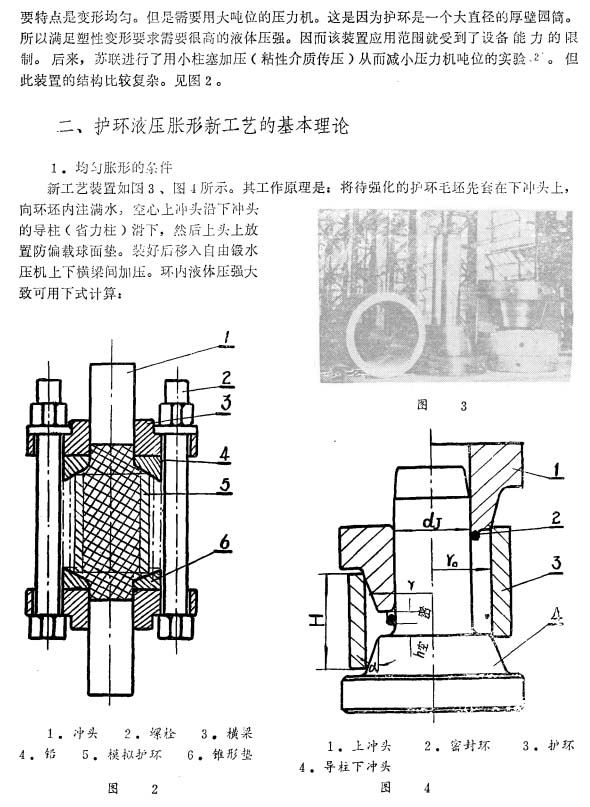

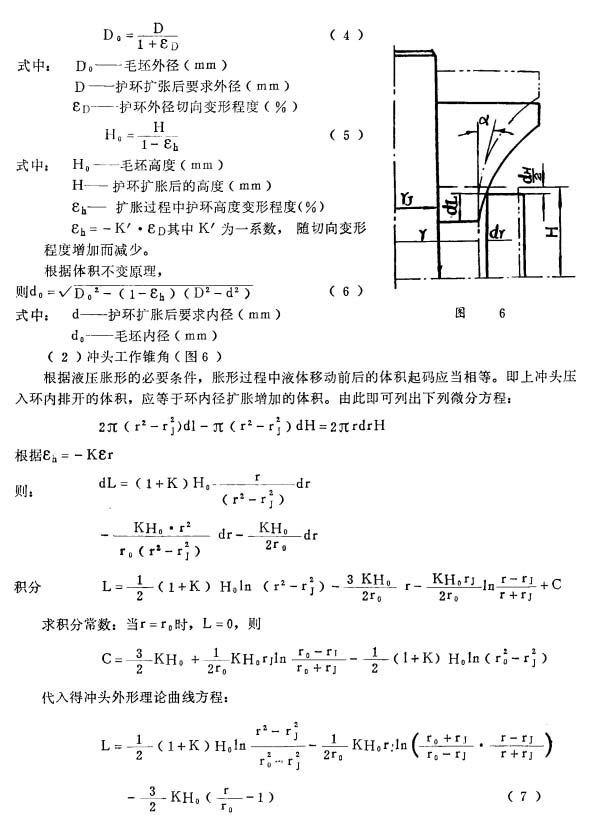

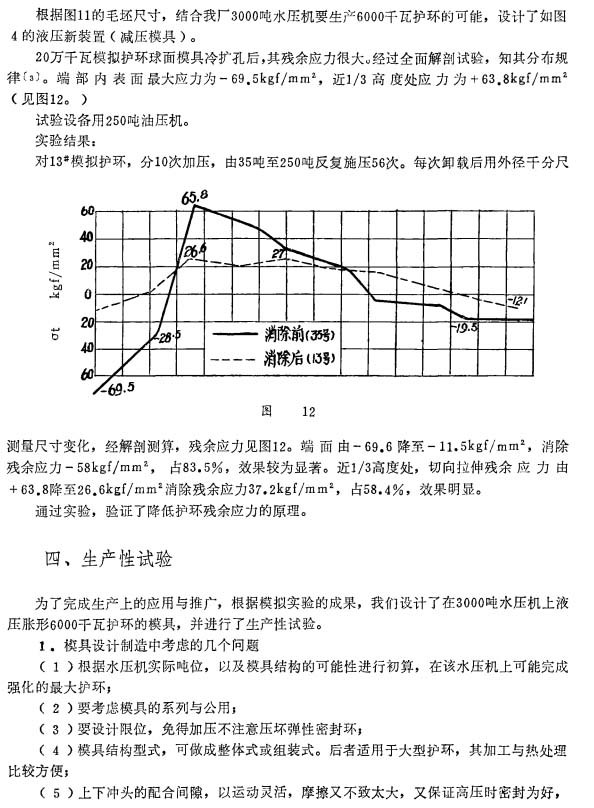

【結 論】
1、通過試驗研究和近一年的生產實踐證明， 護環液壓脹形新工藝的特點主要是：省力；護環變形均勻，形狀、尺寸能夠精確控制， 機械性能好， 殘余應力分布理想操作簡便， 生產效率高， 成本低， 工作中無剛性沖擊和振動， 對機器損壞少， 生產安全 工藝過程容易定型， 便于組織機械化批量生產， 如果在設計模具系列時， 注意組合共用，一模多用，則可以減少工藝裝備數量， 經濟效果更為顯著。
2、通過理論分析與試驗研究證明， 護環液壓脹形新工藝的基本理論是符合實際的。設計計算是正確的。這一新工藝隨著應用 范圍的不斷擴大，將使工藝及其參數更加完善和準確。
3、通過模擬試驗和生產實踐證明， 降低或消除由其他強化工藝生產護環中的有害殘余應力的原理和方法是正確的。運用此原理和方法， 可以挽回一批因殘余應力超標報廢的護環， 并能從根本上解決護環有害殘余應力問題。
為了迅速發展我國的電力事業， 全面提高電站鍛件－護環的質量和生產率， 除了進一步研究護環強化技術外， 還應該在護環鋼的冶金方面研制新金屬材料方面制坯技術方面改善熱鍛工藝方面，細化晶粒度， 提高晶粒均勻度方面抓緊研究，以便較快地提高我國護環制造的技術水平。
以下是正文：
