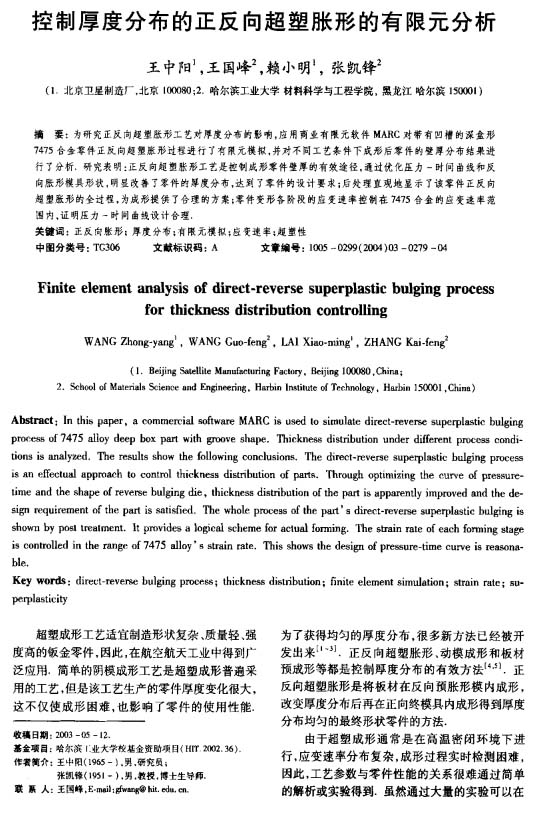

材料科學與工藝：控制厚度分布的正反向超塑脹形的有限元分析
2022-10-05【作 者】王中陽;王國峰;賴小明;張凱鋒
超塑成形工藝適宜制造形狀復雜、質量輕、強度高的鈑金零件，因此，在航空航天工業中得到廣泛應用．簡單的陰模成形工藝是超塑成形普遍采用的工藝，但是該工藝生產的零件厚度變化很大，這不僅使成形困難，也影響了零件的使用性能。
為了獲得均勻的厚度分布，很多新方法已經被開發出來[1-3]。正反向超塑脹形、動模成形和板材預成形等都是控制厚度分布的有效方法[4-5]。正反向超塑脹形是將板材在反向預脹形模內成形，改變厚度分布后再在正向終模具內成形得到厚度分布均勻的最終形狀零件的方法。
由于超塑成形通常是在高溫密閉環境下進行，應變速率分布復雜，成形過程實時檢測困難。因此，工藝參數與零件性能的關系很難通過簡單的解析或?qū)嶒灥玫剑m然通過大量的實驗可以在某種程度上解決上述問題，但無疑有限元分析方法是普適性強、節約實驗經費、定量化較精確的分析手段，同時，對變形過程可以直觀的顯示出來，已經有相關研究成果的報道[6-8]。

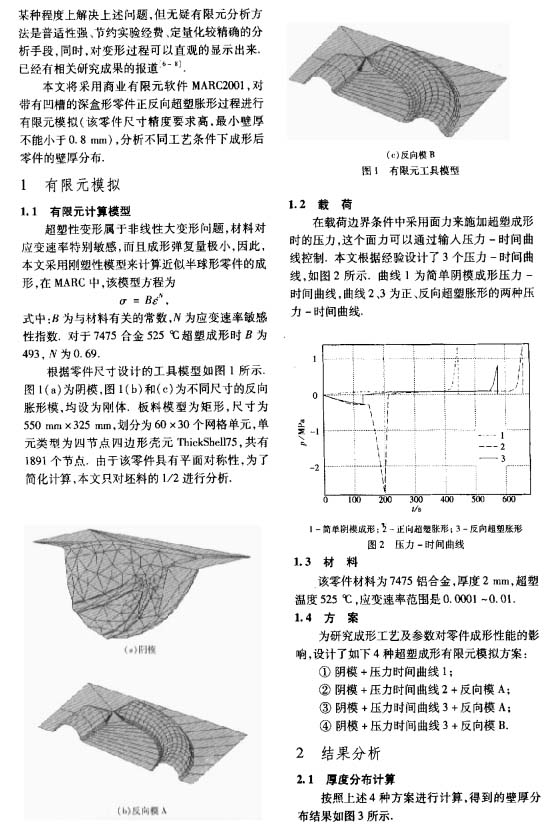

本文將采用商業有限元軟件MARC2001，對帶有凹槽的深盒形零件正反向超塑脹形過程進行有限元模擬(該零件尺寸糖度要求高，最小壁厚不能小于0．8 mm)，分析不同工藝條件下成形后零件的壁厚分布。

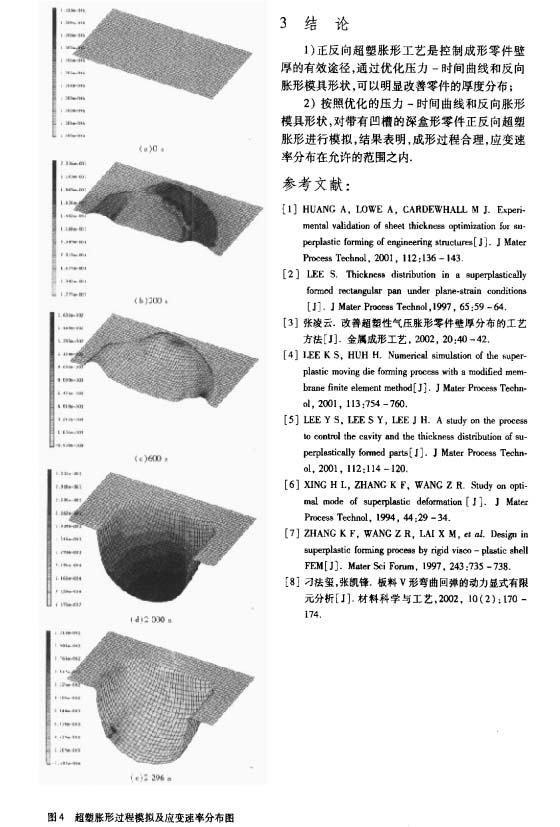

【結 論】
1)正反向超塑脹形工藝是控制成形零件壁厚的有效途徑，通過優化壓力一時間曲線和反向脹形模具形狀，可以明顯改善零件的厚度分布；
2)按照優化的壓力一時間曲線和反向脹形模具形狀，對帶有凹槽的深盒形零件正反向超塑脹形進行模擬，結果表明，成形過程合理，應變速率分布在允許的范圍之內。
以下是正文：
標簽：
超塑脹形
