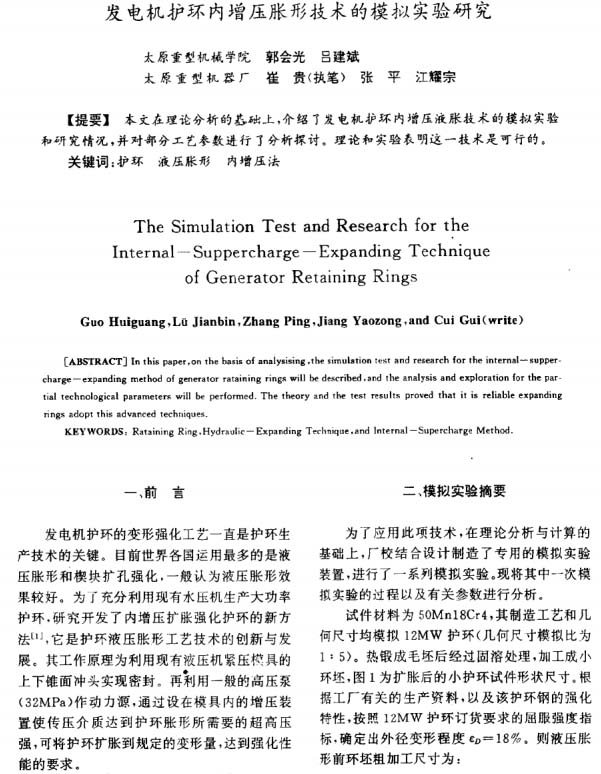

大型鑄鍛件：發電機護環內增壓脹形技術的模擬實驗研究
2023-06-14【作 者】 郭會光;呂建斌;崔貴;張平;江耀宗
發電機護環的變形強化工藝一直是護環生產技術的關鍵，目前世界各國運用最多的是液壓脹形和楔塊擴孔強化，一般認為液壓脹形效果較好。為了充分利用現有水壓機生產大功率護環，研究開發了內增壓擴脹強化護環的新方法[1]，它是護環液壓脹形工藝技術的創新與發展。其工作原理為利用現有液壓機緊壓模具的上下錐面沖頭實現密封。再利用一般的高壓泵(32MPa)作動力源，通過設在模具內的增壓裝置使傳壓介質達到護環脹形所需要的超高壓強，可將護環擴脹到規定的變形量，達到強化性能的要求。
【實驗分析討論】

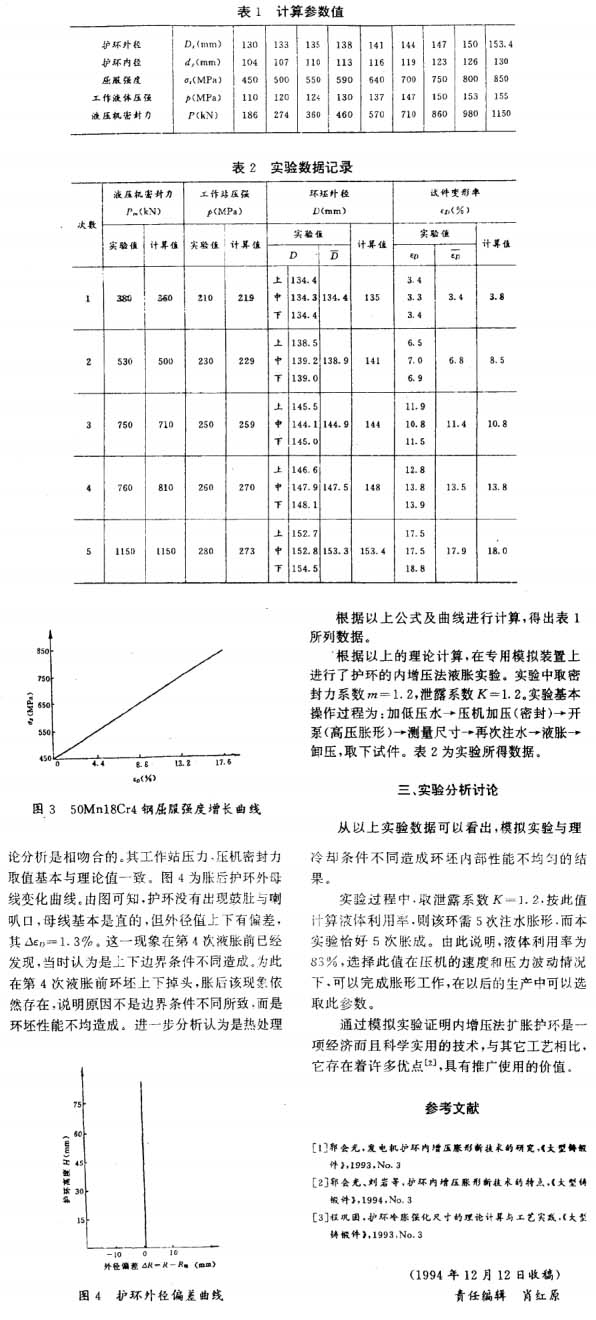

從以上實驗數據可以看出，模擬實驗與理論分析是相吻合的。其工作站壓力，壓機密封力取值基本與理論值一致。圖4為脹后護環外母線變化曲線。由圖可知，護環沒有出現鼓肚與喇叭口，母線基本是直的，但外徑值上下有偏差，其△εD=1.3%。這一現象在第4次液脹前環坯上下掉頭，脹后該現象依然存在，說明原因不是邊界條件不同所致，而是環坯性能不均造成，進一步分析認為是熱處理冷卻條件不同造成環坯內部性能不均勻的結果。
實驗過程中，取泄露系數K=1.2，按此值計算液體利用率，則該環需5次注水脹形，而本實驗恰好5次脹形。由此說明，液體利用率為83%，選擇此值在壓機的速度和壓力波動情況下，可以完成脹形工作，在以后的生產中可以選取此參數。
通過模擬實驗證明內增壓法擴脹護環是一項經濟而且科學實用的技術，與其它工藝相比，它存在著許多優點[2]，具有推廣使用的價值。
以下是正文：
