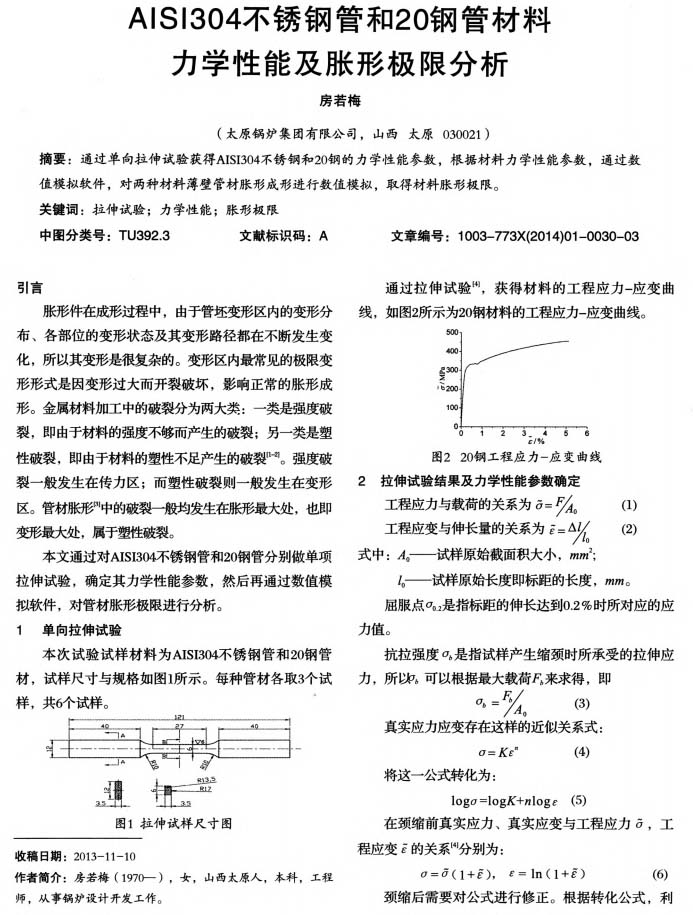

機(jī)械管理開(kāi)發(fā):AISI304不銹鋼管和20鋼管材料力學(xué)性能及脹形極限分析
2022-08-08【作 者】房若梅
【引 言】
脹形件在成形過(guò)程中,由于管坯變形區(qū)內(nèi)的變形分布、各部位的變形狀態(tài)及其變形路徑都在不斷發(fā)生變化,所以其變形是很復(fù)雜的。變形區(qū)內(nèi)最常見(jiàn)的極限變形形式是因變形過(guò)大而開(kāi)裂破壞,影響正常的脹形成形。金屬材料加工中的破裂分為兩大類:一類是強(qiáng)度破裂,即由于材料的強(qiáng)度不夠而產(chǎn)生的破裂;另一類是塑性破裂,即由于材料的塑性不足產(chǎn)生的破裂““。強(qiáng)度破裂一般發(fā)生在傳力區(qū);而塑性破裂則一般發(fā)生在變形區(qū)。管材脹形11中的破裂—般均發(fā)生在脹形最大處,也即變形最大處,屬于塑性破裂。
本文通過(guò)對(duì)AISl304不銹鋼管和20鋼管分別做單項(xiàng)拉伸試驗(yàn),確定其力學(xué)性能參數(shù),然后再通過(guò)數(shù)值模擬軟件,對(duì)管材脹形極限進(jìn)行分析。
【結(jié) 論】
1)對(duì)AISl304不銹鋼管和20鋼管分別做單向拉伸試驗(yàn),并獲取相應(yīng)的力學(xué)性能參數(shù)。
2)通過(guò)有限元模擬計(jì)算,預(yù)測(cè)了AISl304不銹鋼和20鋼兩種材料的薄壁管脹形的成形極限系數(shù)。
以下是正文:
標(biāo)簽:
脹形
