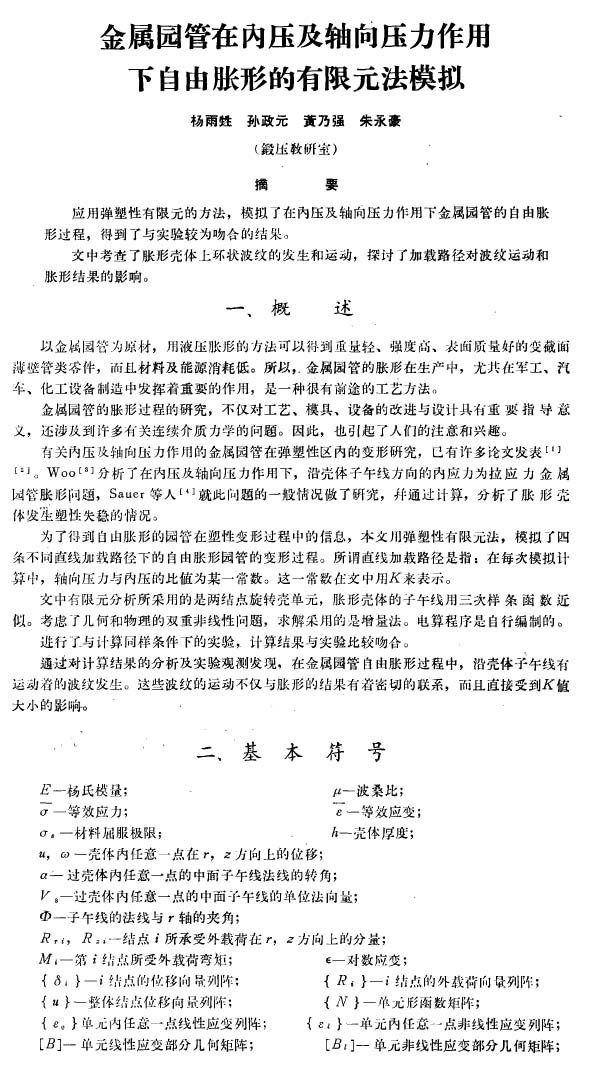

北京工業大學學報：金屬圓管在內壓及軸向壓力作用下自由脹形的有限元法模擬
2023-05-29【作 者】楊雨甡;孫政元;黃乃強;朱永豪
【概 要】
以金屬圓管為原材，用液壓脹形的方法可以得到重量輕、強度高、表面質量好的變截面薄壁管類零件，而且材料及能源消耗低。所以，金屬園管的脹形在生產中，尤其在軍工、汽車、化工設備制造中發揮著重要的作用，是一種很有前途的工藝方法。
金屬園管的脹形過程的研究，不僅對工藝、模具、設備的改進與設計具有重要指導意義，還涉及到許多有關連續介質力學的問題。因此，也引起了人們的注意和興趣。
有關內壓及軸向壓力作用的金屬園管在彈塑性區內的變形研究，已有許多論文發表[1][2]。Woo[8]分析了在內壓反軸向壓力作用下，沿殼體子午線方向的內應力為拉應力金屬園管脹形問題，Sauer等人[4]就此問題的一般情況做了研究，井通過計算，分析了脹形殼體發壓塑性失穩的情況。
為了得到自由脹形的園管在塑性變形過程中的信息，本文用彈塑性有限元法，模擬了四條不同直線加載路徑下的自由脹形園管的變形過程。所謂直線加載路徑是指:在每次模擬計算中，軸向壓力與內壓的此值為某一常數。這一常數在文中用K來表示。

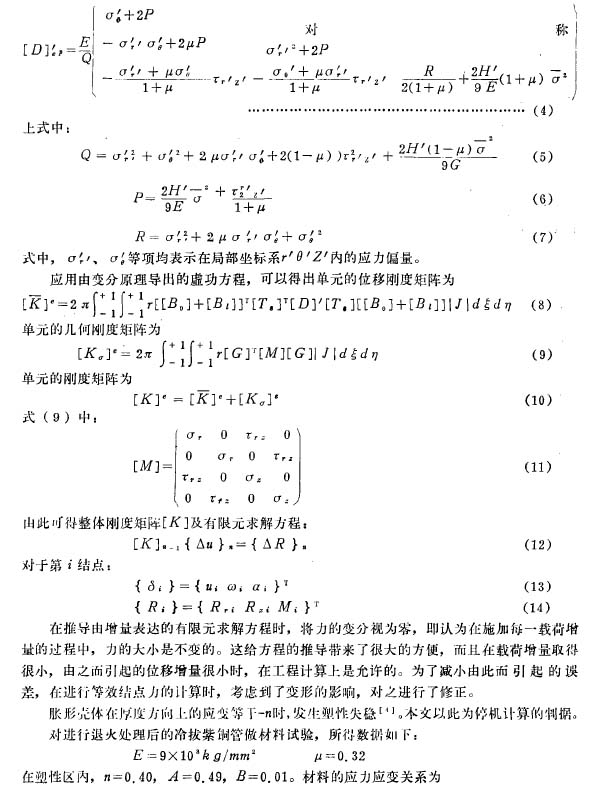

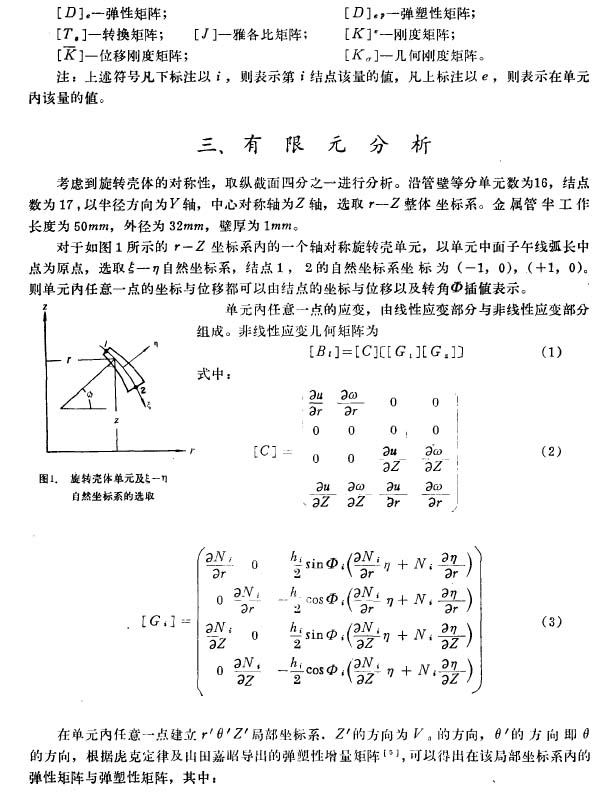

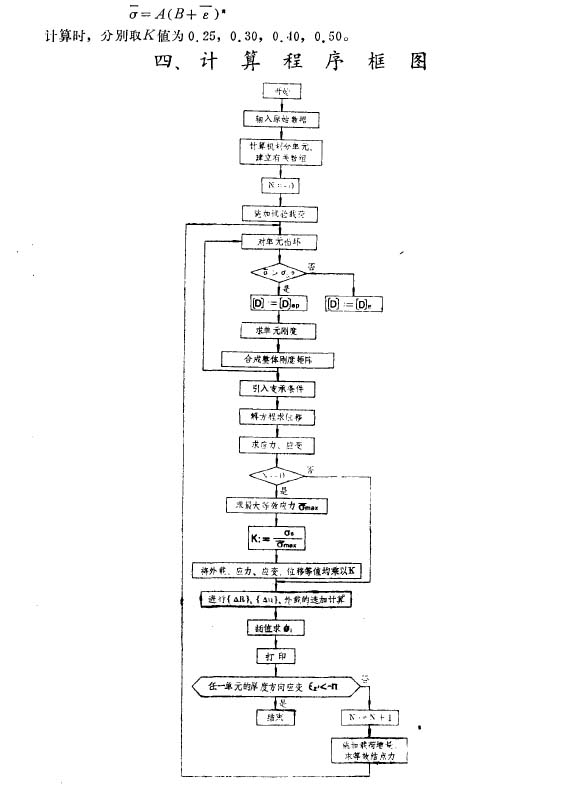

文中有限元分析所采用的是兩結點旋轉殼單元，脹形殼體的子午線用三次樣條函數近似?？紤]了幾何和物理的雙重非線性問題，求解采用的是增量法。電算程序是自行編制的。

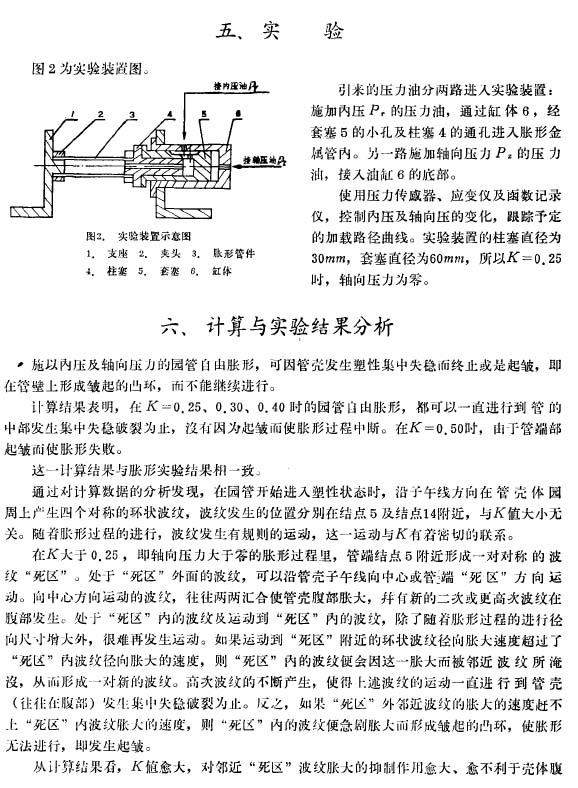

進行了與計算同樣條件下的實驗，計算結果與實驗比較吻合。

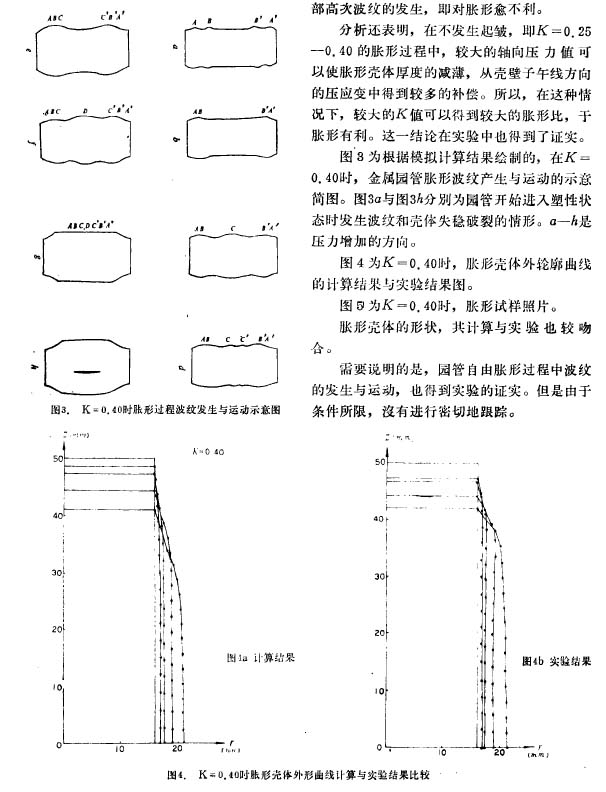

通過對計算結果的分析及實驗觀測發現，在金屬園管自由脹形過程中，沿殼體子午線有運動著的波紋發生。這些波紋的運動不僅與脹形的結果有著密切的聯系，而且直接受到K值大小的影響。

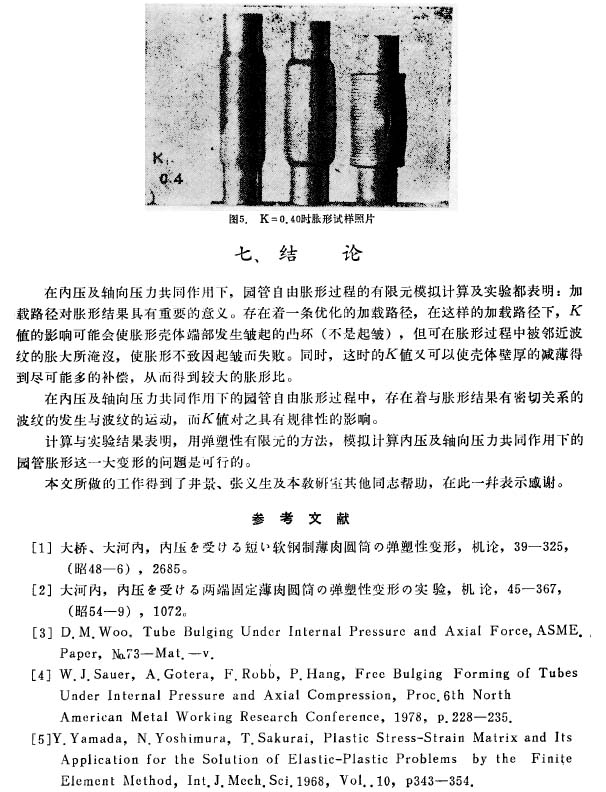

【結 論】
在內壓及軸向壓力共同作用下，園管自由脹形過程的有限元模擬計算及實驗都表明：加載路徑對脹形結果具有重要的意義。存在著一條優化的加載路徑，在這樣的加載路徑下，K值的影響可能會使脹形殼體端部發生皺起的凸環(不是起皺)，但可在脹形過程中被鄰近波紋的脹大所淹沒，使脹形不致因起皺而失敗。同時，這時的K值又可以使殼體壁厚的減薄得到盡可能多的補償，從而得到較大的脹形比。
在內壓及軸向壓力共同作用下的園管自由脹形過程中，存在著與脹形結果有密切關系的波紋的發生與波紋的運動，而K值對之具有規律性的影響。
計算與實驗結果表明，用彈塑性有限元的方法，模擬計算內壓及軸向壓力共同作用下的園管脹形這一大變形的問題是可行的。
以下是正文：
