塑性工程學報：核電入口管液壓脹形有限元分析
2023-02-17【作 者】安紅萍;何文武;程鞏固;劉建生
【引 言】
目前，隨著石油、煤炭等化石燃料的開發和儲量的日益減少，核電作為一種經濟、清潔的替代能源已經成為世界各國的共識。然而在核電大鍛件的設計和制造等方面還存在著一些問題，其主要原因是核電設備的部件結構復雜、尺寸大、壁厚、質量要求極為嚴格，采用一般的加工制造已經很難滿足要求。
液壓脹形作為一種新型的成形工藝發揮了重要的作用，并得到了廣泛的應用。隨著計算機模擬控制技術及高壓-液壓系統技術的發展，液壓脹形方法在汽車制造、航空航天、醫療衛生等精密零部件的生產工藝中都占有重要的地位。
本文運用DEFORM-3D軟件對核電入口管的液壓脹形過程進行了有限元的模擬與分析。該軟件主要運用科學的 Newton-Raphson迭代法和直接迭代法進行計算，計算結果精度較高。模擬完成后，對金屬流動模式以及入口管各處的成形情況、應力應變分布和鎖模力的進行了分析比較，并對初始管坯形狀尺寸進行了優化。模擬結果可為實際生產提供依據。
【結 論】
采用DEFORM3D對入口管液壓脹形工藝進行數值模擬!可得到如下結論：
1、核電大型入口管液壓脹形屬整體成形過程，變形從最薄弱最容易失穩的地方開始。
2、正圓環截面管坯各段變形難易程度與該處對應的入口管截面形狀直接相關，兩者差異越大，成
形越難，最終尺寸精度越低。
3、管坯局部形狀的改變不僅影響該處的變形，也影響關聯部位的變形!同時管坯各段的變形順序也會隨之發生變化。

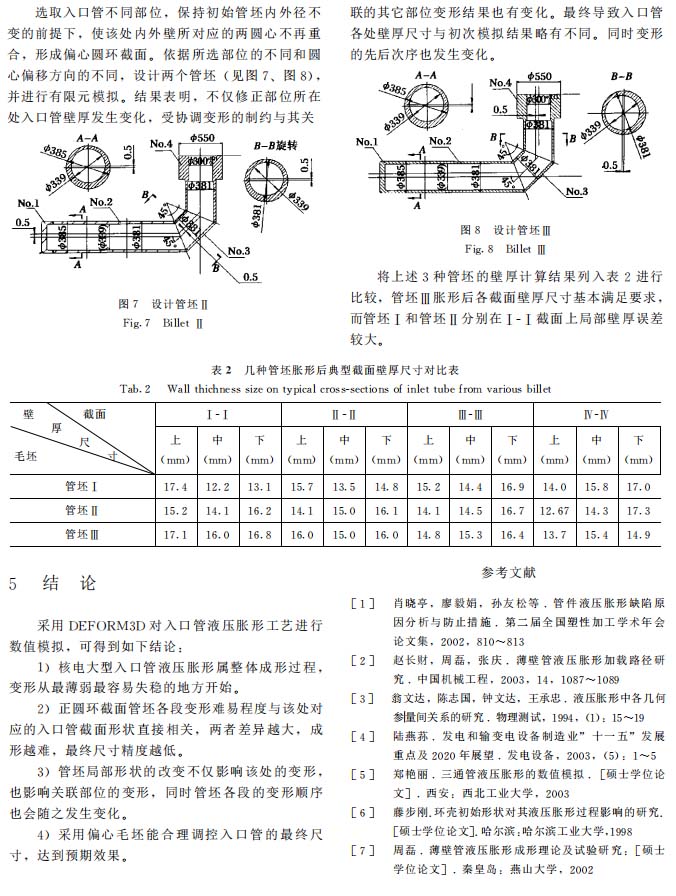

4、采用偏心毛坯能合理調控入口管的最終尺寸，達到預期效果。

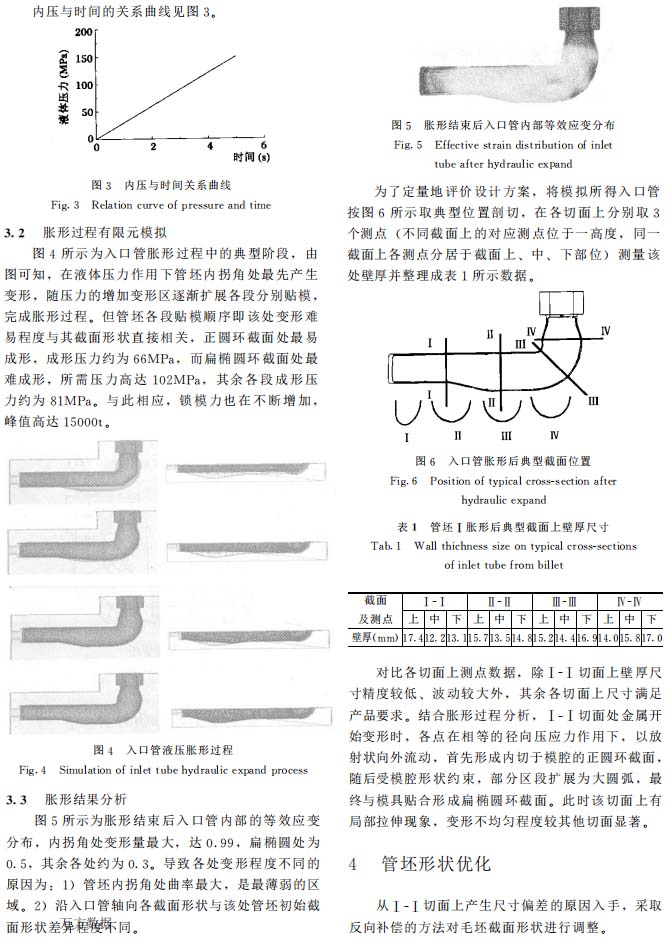

以下是正文：
