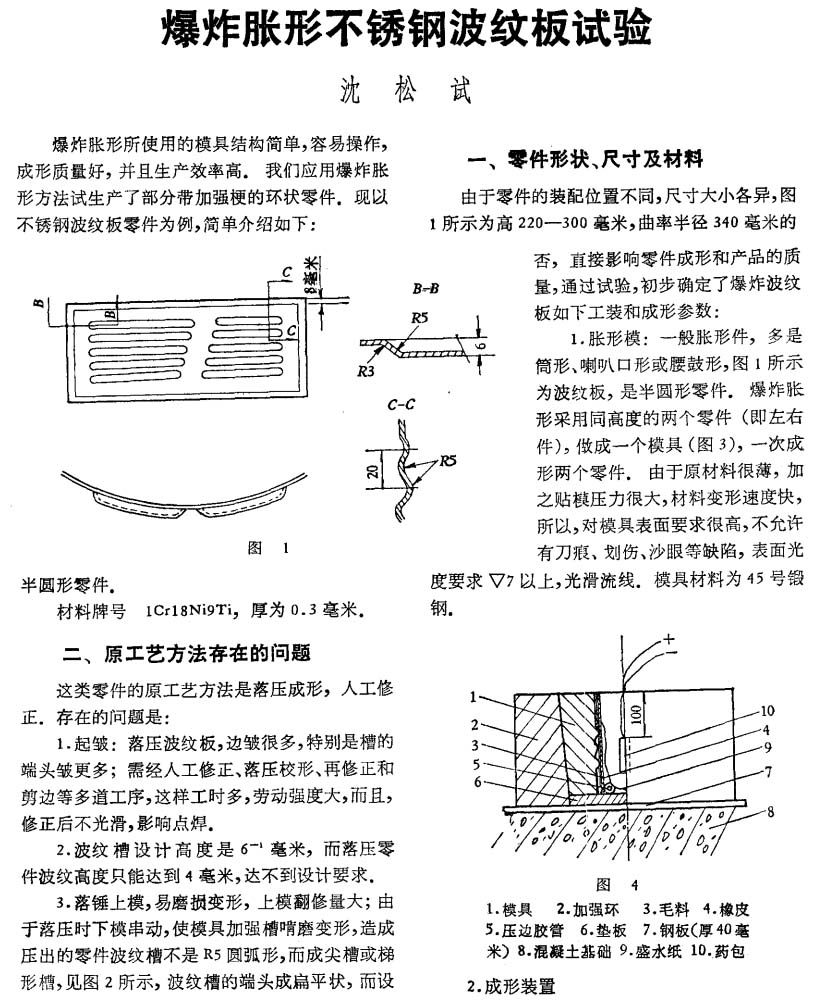

力學(xué)學(xué)報(bào)：爆炸脹形不銹鋼波紋板試驗(yàn)
2023-08-09【作 者】沈松試
【前 言】
爆炸脹形所使用的模具結(jié)構(gòu)簡(jiǎn)單， 容易操作，成形質(zhì)量好， 并且生產(chǎn)效率高。我們應(yīng)用爆炸脹形方法試生產(chǎn)了部分帶加強(qiáng)梗的環(huán)狀零件。現(xiàn)以不銹鋼波紋板零件為例， 簡(jiǎn)單介紹如下：
一、 零件形狀、 尺寸及材料
由于零件的裝配位置不同， 尺寸大小各異， 圖1所示為高 220一 300 毫米，曲率半徑340毫米的半圓形零件。
材料牌號(hào)1Cr18Ni9Ti， 厚為0.3毫米。
【結(jié) 論】

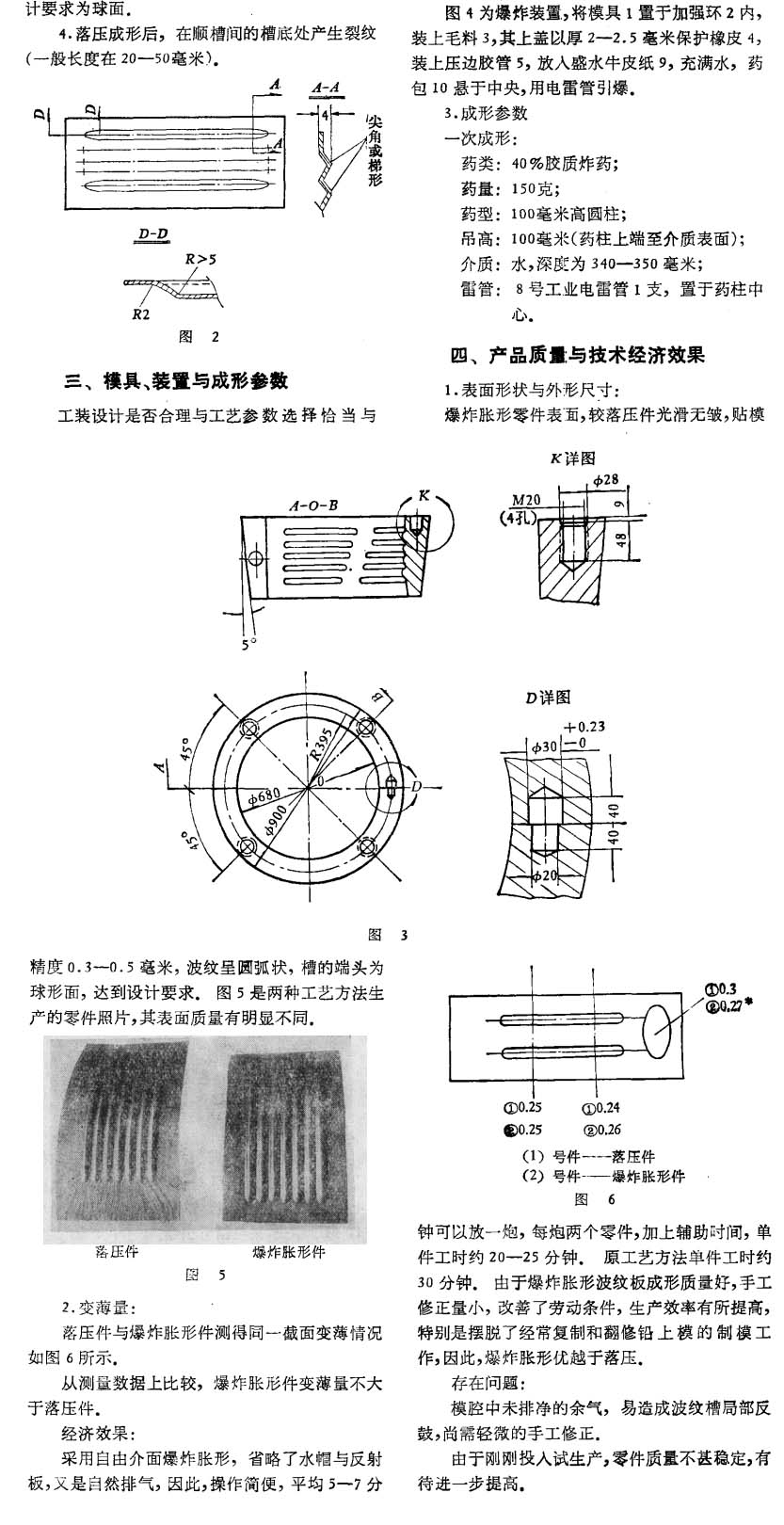

從測(cè)量數(shù)據(jù)上比較， 爆炸脹形件變薄量不大于落壓件。
經(jīng)濟(jì)效果：
采用自由介面爆炸脹形， 省略了水帽與反射板， 又是自然排氣， 因此， 操作簡(jiǎn)便， 平均5一7分鐘可以放一炮， 每炮兩個(gè)零件，加上輔助時(shí)間， 單件工時(shí)約20一25分鐘，原工藝方法單件工時(shí)約30分鐘，由于爆炸脹形波紋板成形質(zhì)量好， 手工修正量小， 改善了勞動(dòng)條件， 生 產(chǎn)效率有所提高，特別是擺脫了經(jīng)常復(fù)制和翻修鉛上模的制模工作， 因此， 爆炸脹形優(yōu)越于落壓。
存在問題：
模腔中未排凈的余氣， 易造成波紋槽局部反鼓， 尚需輕微的手工修正。
由于剛剛投入試生產(chǎn)， 零件質(zhì)量不甚穩(wěn)定， 有待進(jìn)一步提高。
以下是正文：
標(biāo)簽：
脹形
