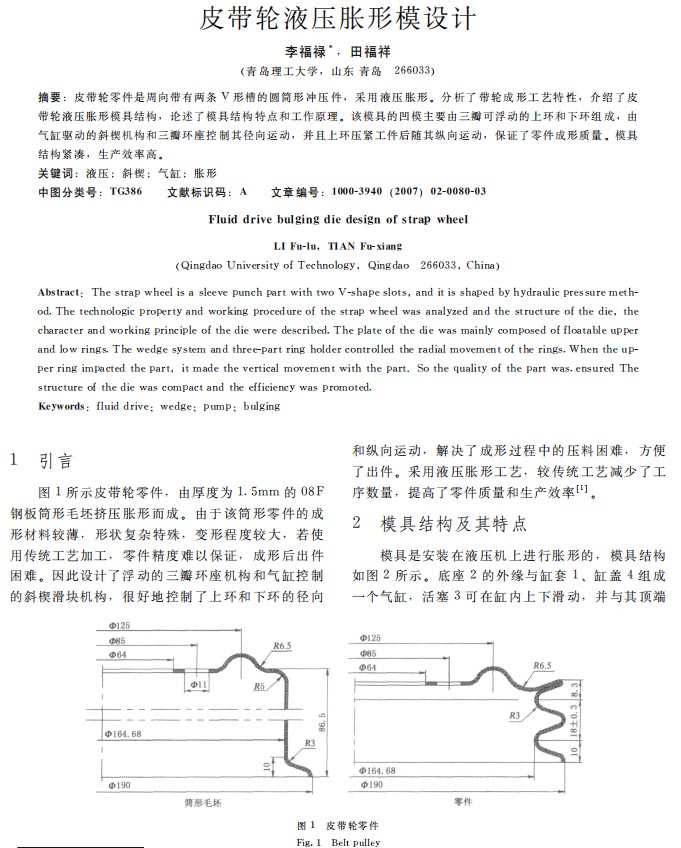

鍛壓技術：皮帶輪液壓脹形模設計
2021-09-29【作 者】李福祿;田福祥

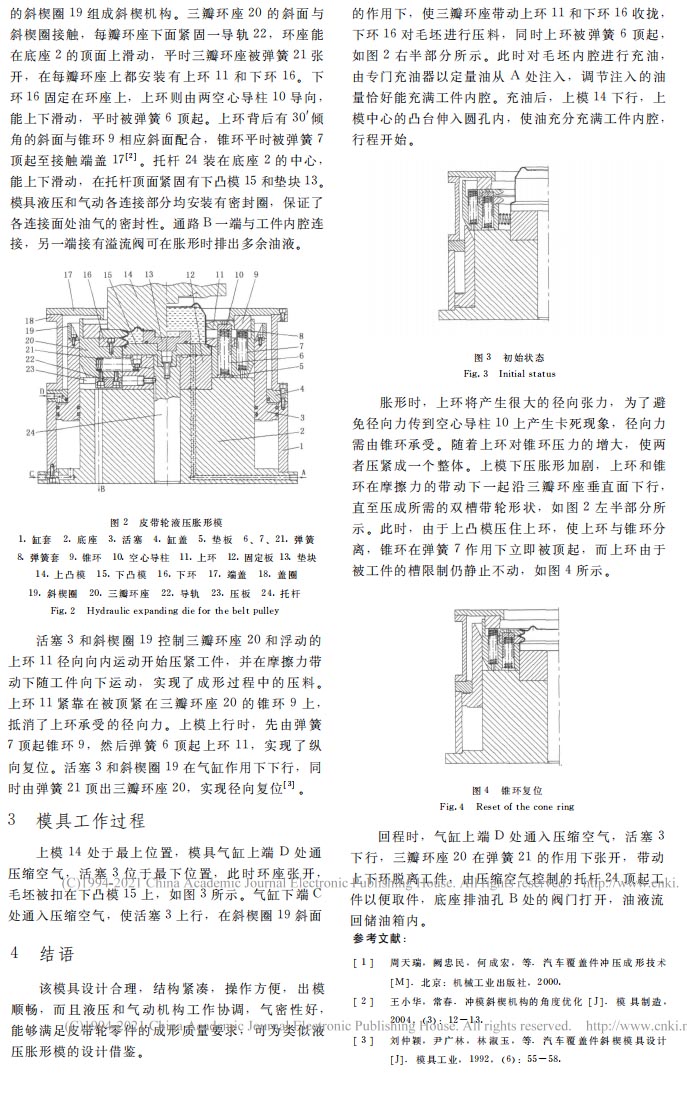

【摘 要】皮帶輪零件是周向帶有兩條V形槽的圓筒形沖壓件,采用液壓脹形。分析了帶輪成形工藝特性,介紹了皮帶輪液壓脹形模具結構,論述了模具結構特點和工作原理。該模具的凹模主要由三瓣可浮動的上環和下環組成,由氣缸驅動的斜楔機構和三瓣環座控制其徑向運動,并且上環壓緊工件后隨其縱向運動,保證了零件成形質量。模具結構緊湊,生產效率高。
【結 論】該模具設計合理，結構緊湊，操作方便，出模順暢，而且液壓和氣動機構工作協調，氣密性好，能夠滿足皮帶輪零件的成形質量要求，可為類似液壓脹形模的設計借鑒。
以下是正文：
標簽：
液壓脹形
