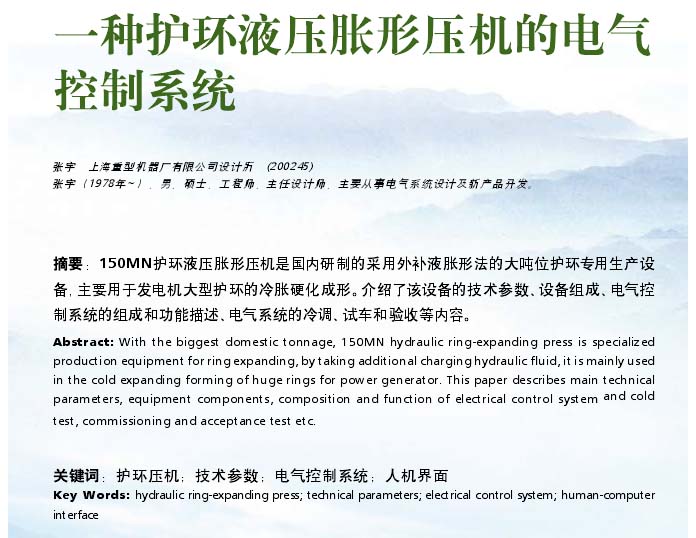

裝備機械：一種護環液壓脹形壓機的電氣控制系統
2022-10-21【作 者】張宇
【引 言】
護環是發電機組中的關鍵部件之一，是用來箍緊發電機轉子兩端的繞組線圈。隨著發電機轉子的高速旋轉，護環不僅要承受巨大的離心力，還要承受裝配應力、彎曲應力和熱應力等，是發電機組中承受應力最大的部件。護環一旦在高速旋轉中開裂爆炸，就會造成嚴重的安全事故和巨大的人員財產損失，20世紀曾多次發生由此引起的電站事故，因此，我國對護環產品有著嚴格的技術標準和制造要求。
世界上護環的主要生產商為德國的KRUPP/VSG、法國的克魯索、俄羅斯的烏拉爾、日本的JSW和神戶制鋼等公司，其中德國處于世界領先水平。我國自20世紀60年代起開始摸索制造小型護環，至今
已形成了批量生產中小型機組護環的能力，而大型護環由于工藝和產品質量不穩定等因素仍需依賴進口。
隨著國內發電機組容量增大，600-1000MW超臨界/超超臨界機組成為主流，在電站大型化的發展趨勢下，發電機組所需要的護環強度等級和技術要求必然越來越高。‘’

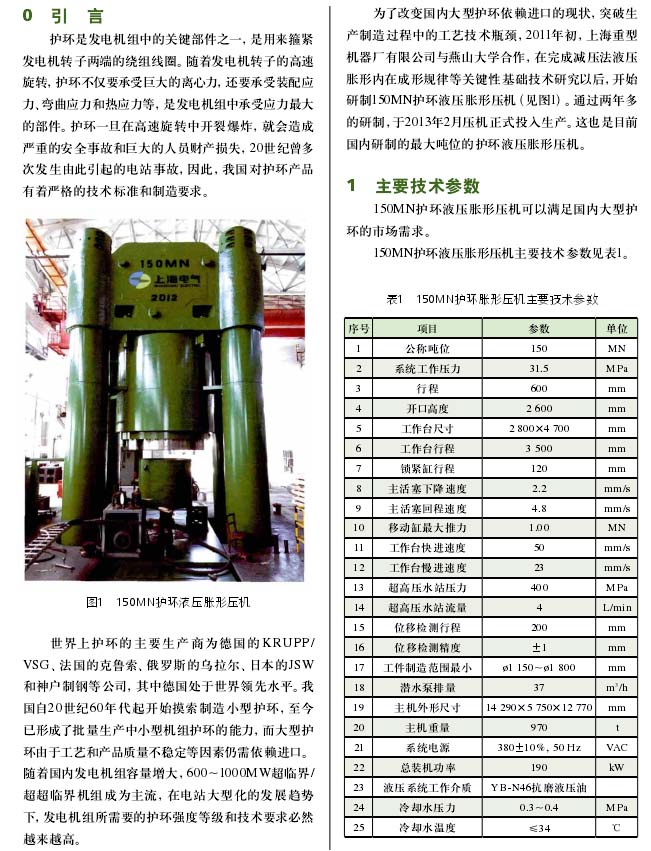

為了改變國內大型護環依賴進口的現狀，突破生產制造過程中的工藝技術瓶頸，2011年初，上海重型機器廠有限公司與燕山大學合作，在完成減壓法液壓脹形內在成形規律等關鍵性基礎技術研究以后，開始研制150MN護環液壓脹形壓機(見圖1)。通過兩年多的研制，于2013年2月壓機正式投入生產。這也是目前國內研制的最大噸位的護環液壓脹形壓機。
【結 語】
經過兩年多的努力，首兩件護環終于試制成功，這標志著國內較大噸位的150MN護環液壓脹形壓機正式投六但由于護環產品的特殊性，制約產品合格率的因素較多，因此產品質量仍不穩定。在護環脹形形變過程的精密檢測技術、超高壓水的密封和泄壓技術等方面仍需要進一步研究。
以下是正文：
