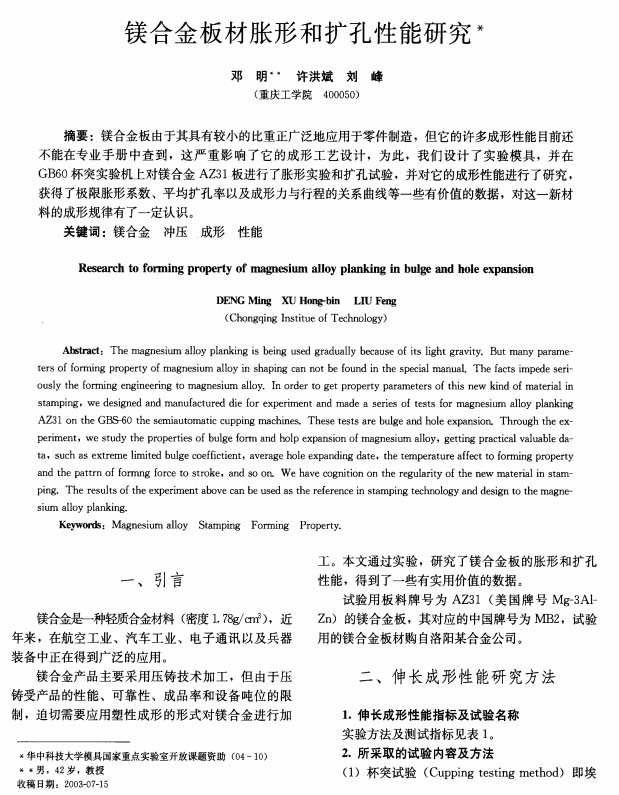

鍛壓技術(shù)：鎂合金板材脹形和擴(kuò)孔性能研究
2022-10-24【作 者】 鄧明;許洪斌;劉峰
【引 言】
鎂合金是一種輕質(zhì)合金材料(密度1.78g／cm3)，近年來，在航空工業(yè)、汽車工業(yè)、電子通訊以及兵器裝備中正在得到廣泛的應(yīng)用。
鎂合金產(chǎn)品主要采用壓鑄技術(shù)加工，但由于壓鑄受產(chǎn)品的性能、可靠性、成品率和設(shè)備噸位的限制，迫切需要應(yīng)用塑性成形的形式對鎂合金進(jìn)行加工。本文通過實(shí)驗(yàn)，研究了鎂合金板的脹形和擴(kuò)孔性能，得到了一些有實(shí)用價(jià)值的數(shù)據(jù)。
試驗(yàn)用板料牌號為AZ31(美國牌號Mg-3A1-Zn)的鎂合金板，其對應(yīng)的中國牌號為MB2，試驗(yàn)用的鎂合金板材購自洛陽某合金公司。
【結(jié) 語】

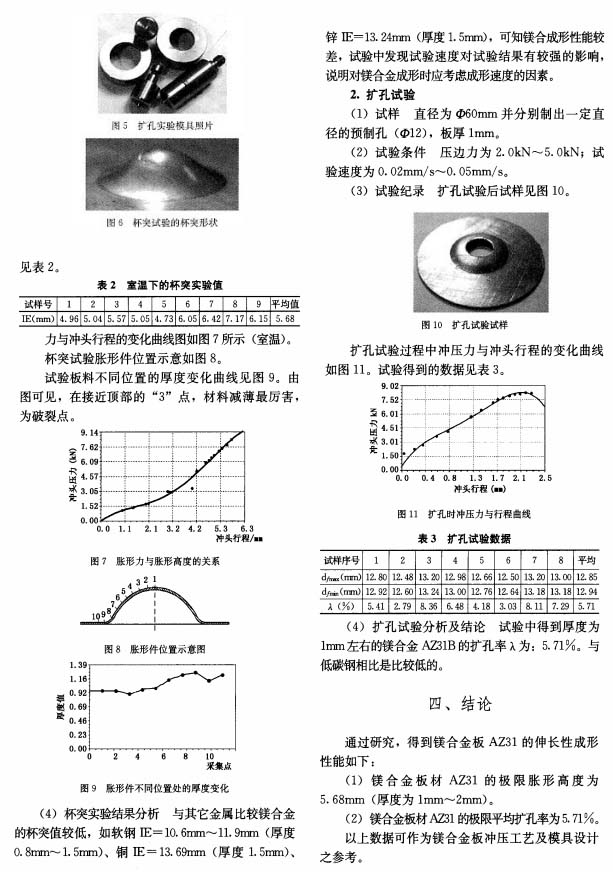

通過研究，得到鎂合金板AZ31的伸長性成形性能如下：
(1)鎂合金板材AZ31的極限脹形高度為5．68mm(厚度為1mm～2mm)。
(2)鎂合金板材AZ31的極限平均擴(kuò)孔率為5．71％。
以上數(shù)據(jù)可作為鎂合金板沖壓工藝及模具設(shè)計(jì)之參考。

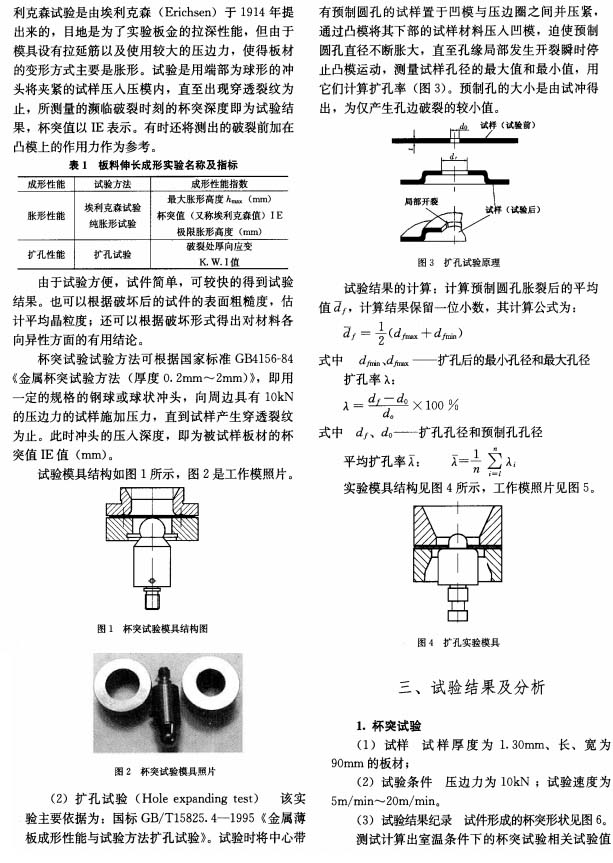

以下是正文：
標(biāo)簽：
板材脹形
