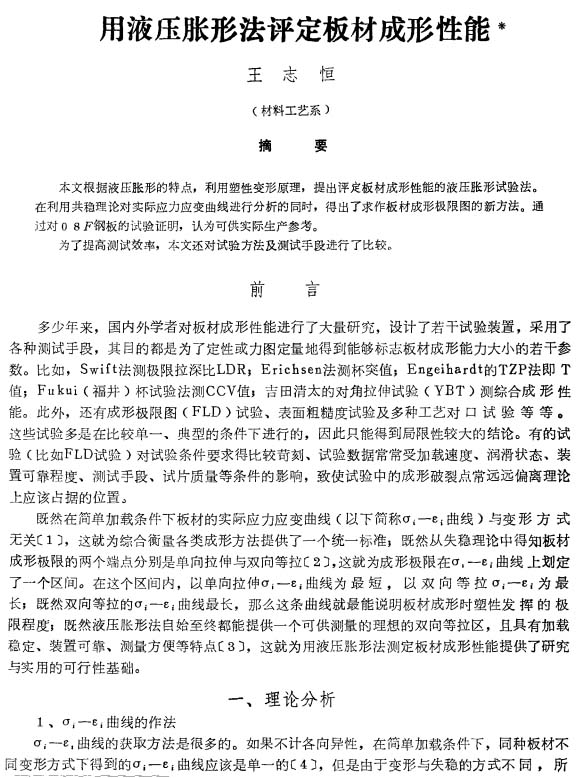

兵器材料科學(xué)與工程：用液壓脹形法評(píng)定板材成形性能
2023-10-12【作 者】王志恒
多少年來，國內(nèi)外學(xué)者對(duì)板材成形性能進(jìn)行了大量研究，設(shè)計(jì)了若干試驗(yàn)裝置，采用了各種測(cè)試手段，其目的都是為了定性或力圖定量地得到能夠標(biāo)志板材成形能力大小的若干參數(shù)。比如，Swift法測(cè)極限拉深比LDR；Erichsen法測(cè)杯突值；Engeihardt的TZP法即T值；Fukui（福井）杯試驗(yàn)法測(cè)CCV值；吉田清太的對(duì)角拉伸試驗(yàn)（YBT）測(cè)綜合成形性能。此外，還有成形極限圖（FLD）試驗(yàn)、表面粗糙度試驗(yàn)及多種工藝對(duì)口試驗(yàn)等等。
這些試驗(yàn)多是在比較單一、典型的條件下進(jìn)行的，因此只能得到局限性較大的結(jié)論。有的試驗(yàn)（比如FLD試驗(yàn)）對(duì)試驗(yàn)條件要求得比較苛刻、試驗(yàn)數(shù)據(jù)常常受加載速度、潤滑狀態(tài)、裝置可靠程度、測(cè)試手段、試片質(zhì)量等條件的影響，致使試驗(yàn)中的成形破裂點(diǎn)常遠(yuǎn)遠(yuǎn)偏離理論上應(yīng)該占據(jù)的位置。

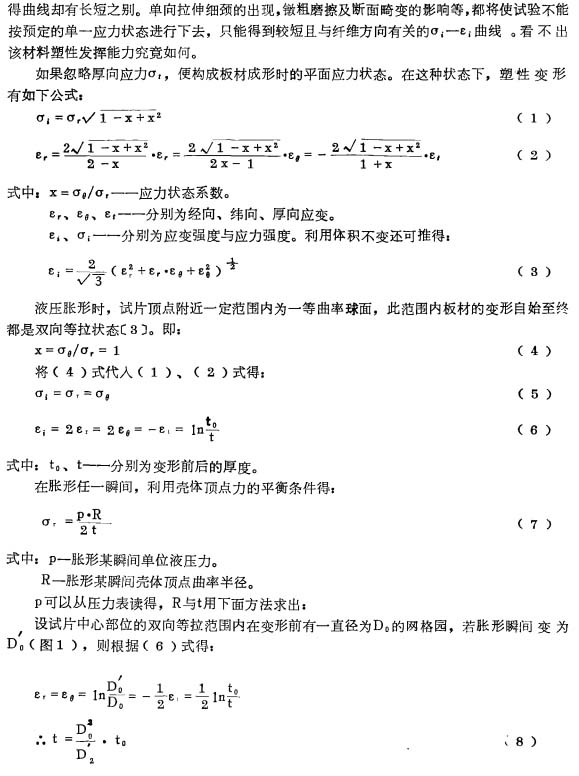

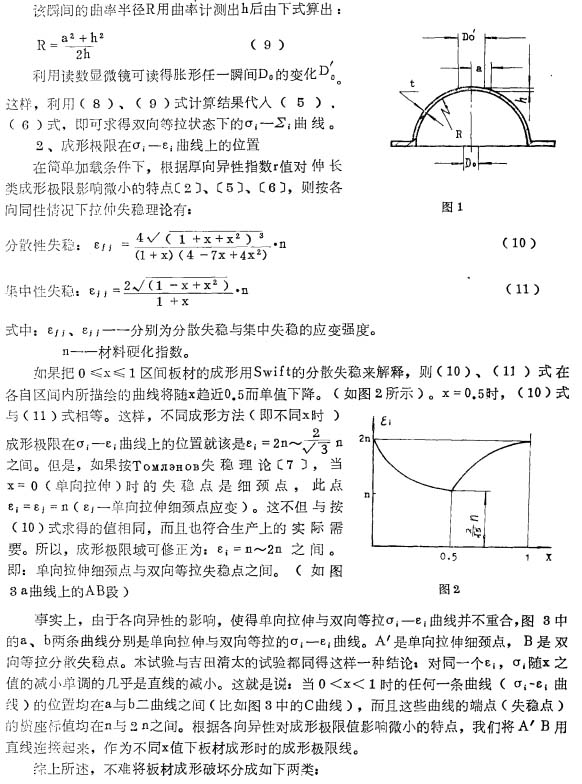

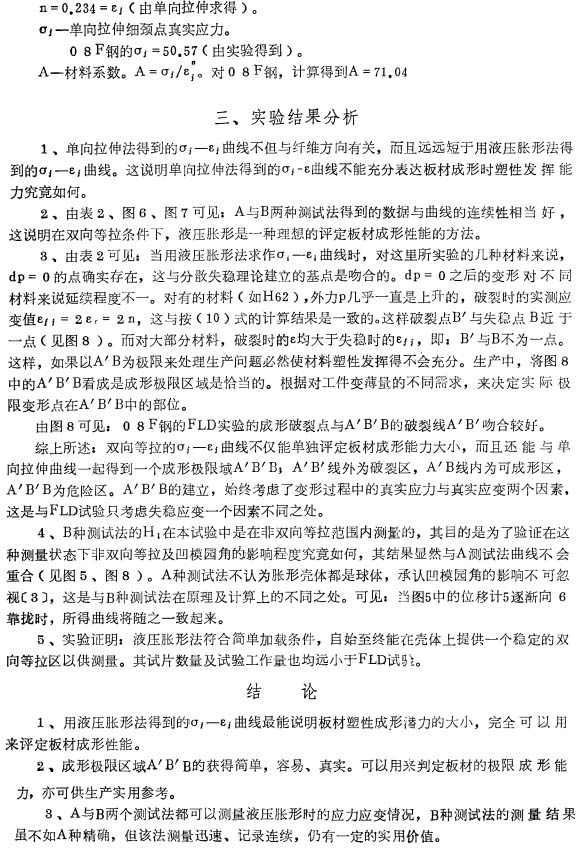

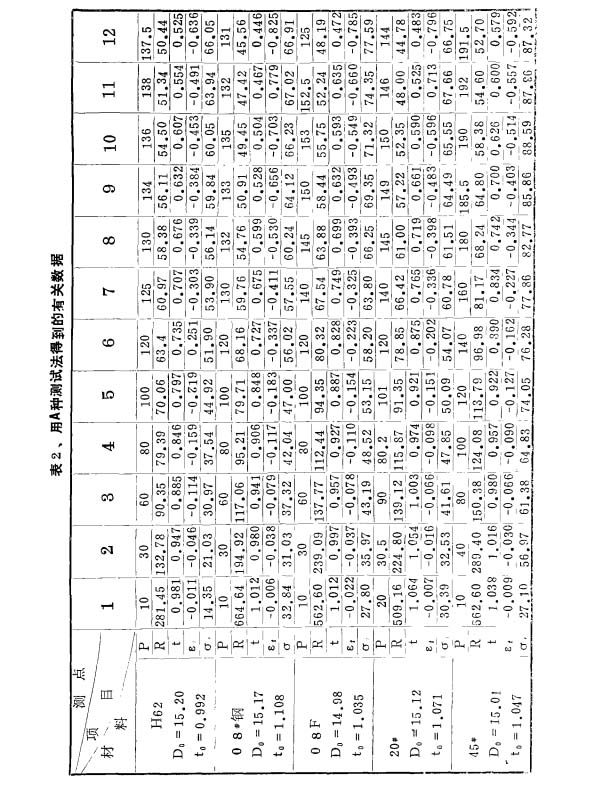

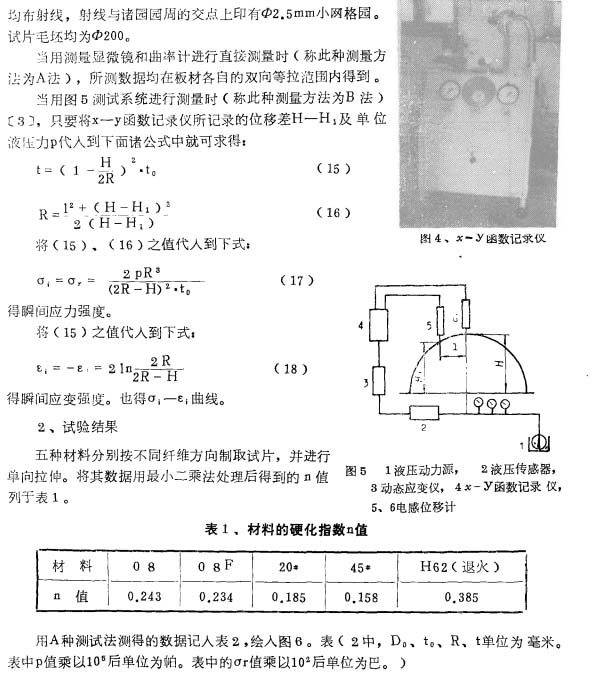

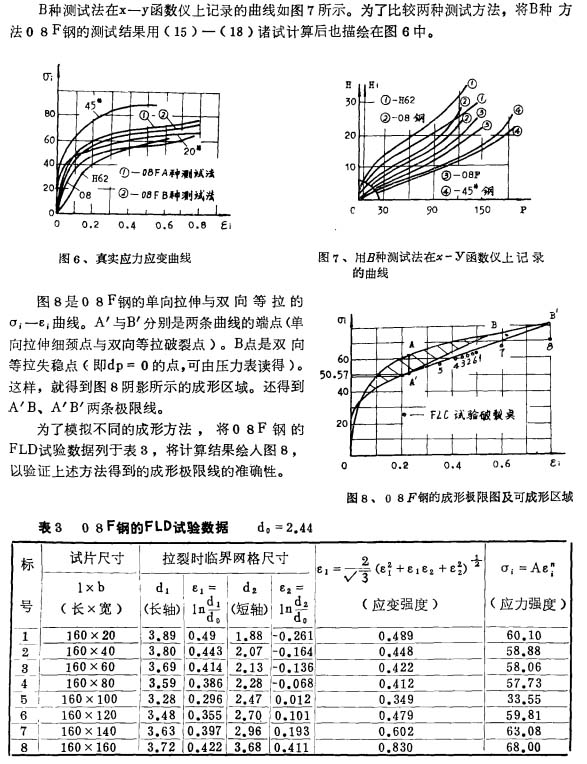

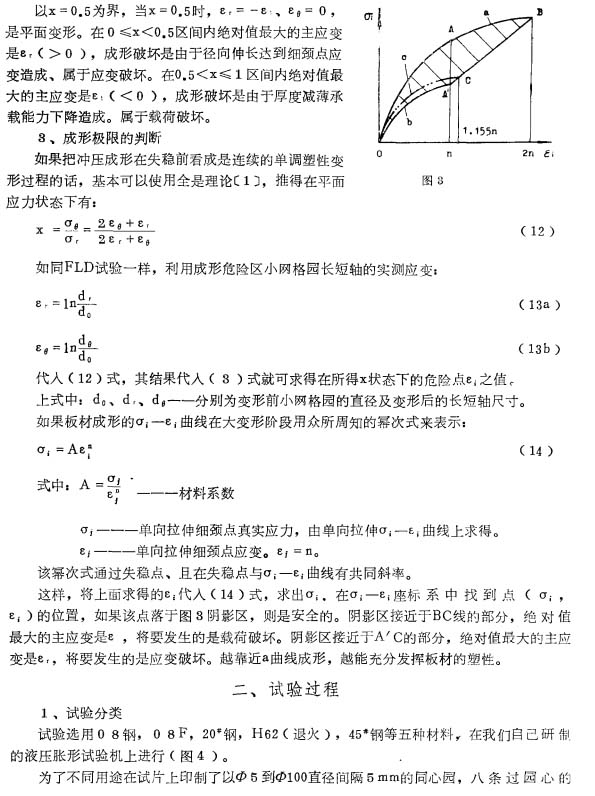

以下是正文：
標(biāo)簽：
液壓脹形
