中國機械工程：Q235/AA5052復合凸環管顆粒介質脹形工藝研究
2022-03-14【作 者】 董國疆;陳孟杰;朱良金;杜建;劉志雷
【引 言】
鋼/鋁復合管狀構件兼?zhèn)浔葎偠雀?、防腐耐蝕、高強價廉等綜合優勢,現已成為石油化工、交 通運輸?shù)榷喾N行業重要構件的選材[１]。鋁合金板殼材料的焊接性能較差,內襯管材一般選用擠壓無縫鋁管,外覆鋼管可通過鋼板卷焊制備,并裝配 成為復合管坯[２]。目前,復合管件成形工藝和理論研究主要集中在液壓脹形技術方面.ISLAM 等[３]通過數值模擬證明了外黃銅內純銅復合管件液壓脹形的可行性,并將單管和雙層管脹形過程 進行了比較分析[４];孫顯俊等[５]利用液壓脹形制備 Fe/Al雙金屬復合正三通管件,證明合理控制內壓和摩擦條件能夠影響管件壁厚分布狀態,提高成形質量;WANG 等[６]研究了低碳鋼/不銹鋼 雙層管脹形規律,并用仿真和試驗證明了軸向應力作用使管坯產生移動,使得最大減薄發生在外弧的中心點附近,而不是中心點;GUO 等[７]基于內壓、潤滑和軸向進給三個主要工藝參量,研究了３１６L不銹鋼/鋁雙層管液壓脹形,論述了外覆管對內層管變形的抑制作用,復合脹形方式能夠提高內管的成形性能.上述研究表明,復合管件液 壓脹形工藝具有成形精度高、效率高、質量穩定等優勢,適用于形狀復雜、大批量的管件生產.但是,管件液壓脹形需要配備專用設備,不適用小批 量復合管件加工,同時在大口徑薄壁管件脹形方面仍然存在一定的困難。

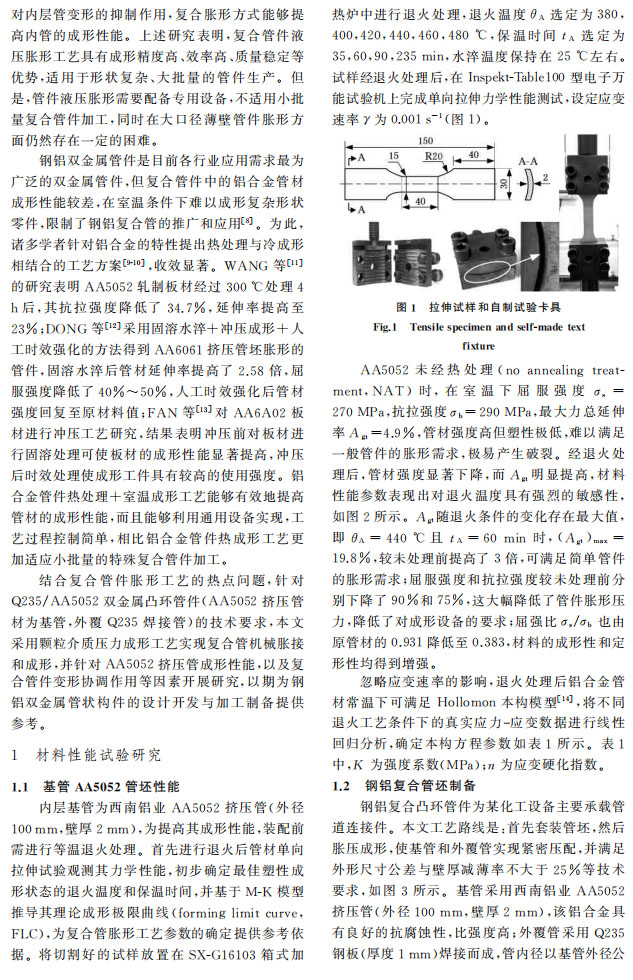

鋼鋁雙金屬管件是目前各行業應用需求最為廣泛的雙金屬管件,但復合管件中的鋁合金管材成形性能較差,在室溫條件下難以成形復雜形狀零件,限制了鋼鋁復合管的推廣和應用[８].為此, 諸多學者針對鋁合金的特性提出熱處理與冷成形相結合的工藝方案[９Ｇ１０],收效顯著.WANG 等[１１] 的研究表明 AA５０５２軋制板材經過３００℃處理４ h后,其抗拉強度降低了 ３４．７％,延伸率提高至 ２３％;DONG 等[１２]采用固溶水淬＋沖壓成形＋人 工時效強化的方法得到 AA６０６１擠壓管坯脹形的管件,固溶水淬后管材延伸率提高了２．５８倍,屈服強度降低了４０％~５０％,人工時效強化后管材強度回復至原材料值;FAN 等[１３]對 AA６A０２板 材進行沖壓工藝研究,結果表明沖壓前對板材進 行固溶處理可使板材的成形性能顯著提高,沖壓 后時效處理使成形工件具有較高的使用強度.鋁 合金管件熱處理＋室溫成形工藝能夠有效地提高 管材的成形性能,而且能夠利用通用設備實現,工藝過程控制簡單,相比鋁合金管件熱成形工藝更加適應小批量的特殊復合管件加工. 結合 復 合 管 件 脹 形 工 藝 的 熱 點 問 題,針 對 Q２３５/AA５０５２雙金屬凸環管件(AA５０５２擠壓管 材為基管,外覆 Q２３５焊接管)的技術要求,本文采用顆粒介質壓力成形工藝實現復合管機械脹接 和成形,并針對 AA５０５２擠壓管成形性能,以及復 合管件變形協調作用等因素開展研究,以期為鋼鋁雙金屬管狀構件的設計開發與加工制備提供參考。

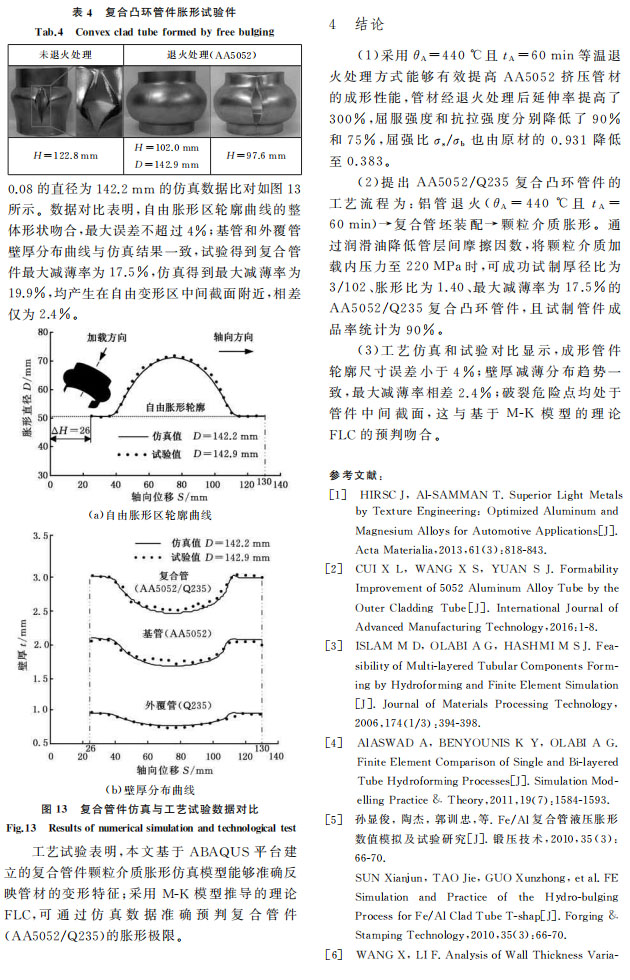

【結 論】

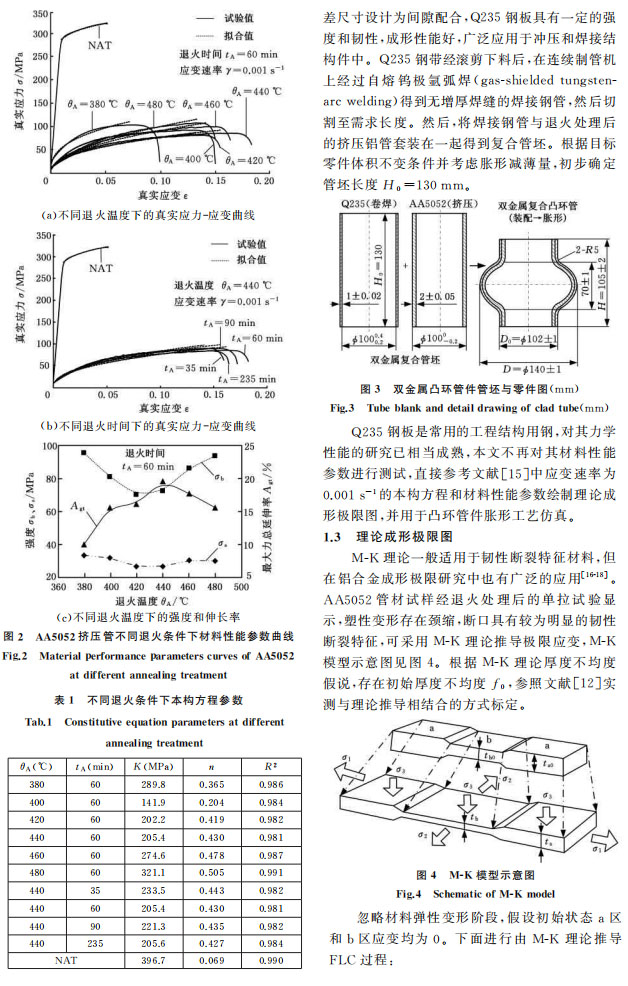

(１)采用θA＝４４０℃且tA ＝６０min等溫退火處理方式能夠有效提高 AA５０５２ 擠 壓 管 材 的成形性能,管材 經 退 火 處 理 后 延 伸 率 提 高 了 ３００％,屈服強度 和 抗 拉 強 度 分 別 降 低 了 ９０％ 和７５％,屈強 比σs/σb 也 由 原 材 的 ０．９３１ 降 低 至０．３８３。

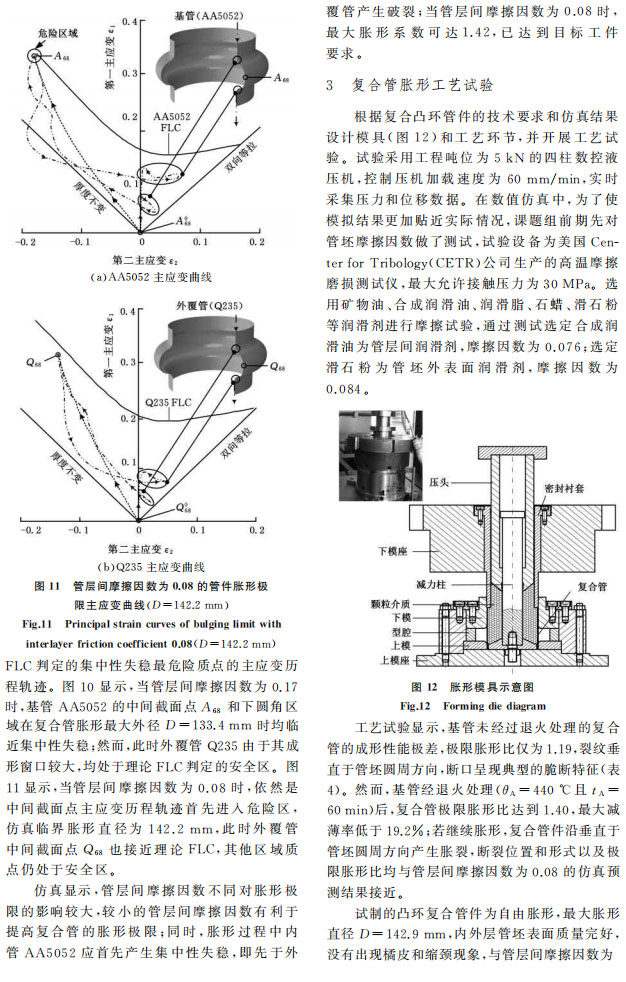

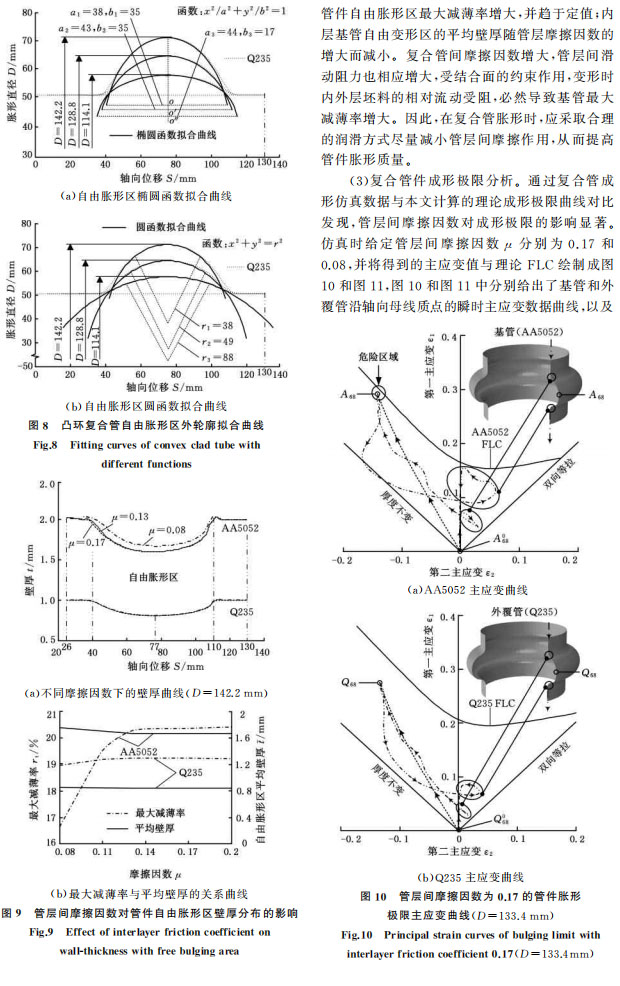

(２)提 出 AA５０５２/Q２３５ 復 合 凸 環 管 件 的 工藝 流 程 為:鋁 管 退 火 (θA ＝４４０ ℃ 且tA ＝ ６０min)→復合管 坯 裝 配 → 顆粒介質脹形。通過潤滑油降低管層間摩擦因數,將顆粒介質加載內壓力至２２０MPa時,可成功試制厚徑比為 ３/１０２、脹形比為１．４０、最大減薄率為１７．５％的 AA５０５２/Q２３５ 復合凸環管件,且試制管件成品率統計為９０％。

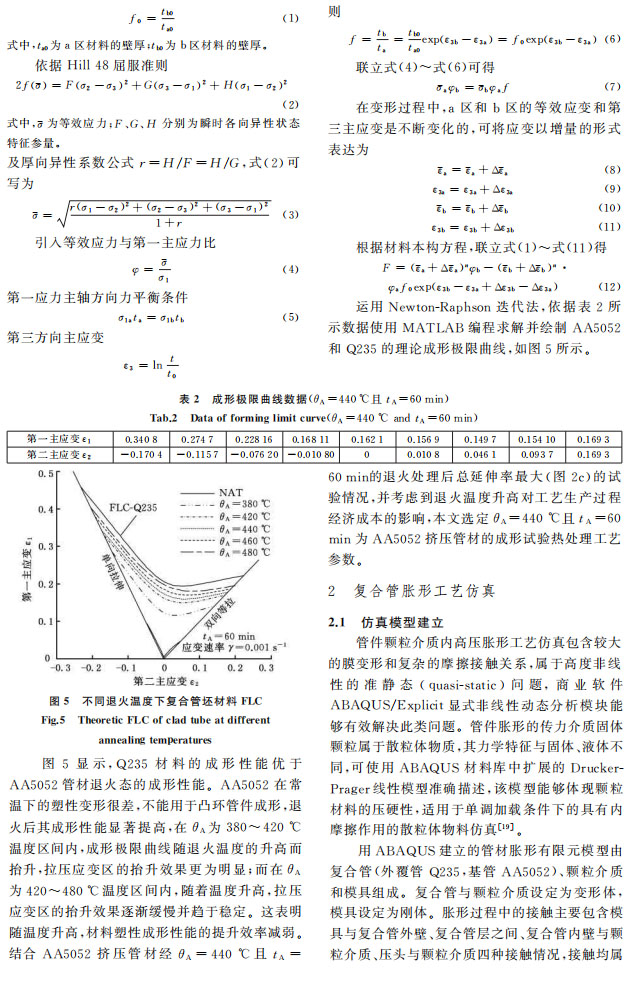

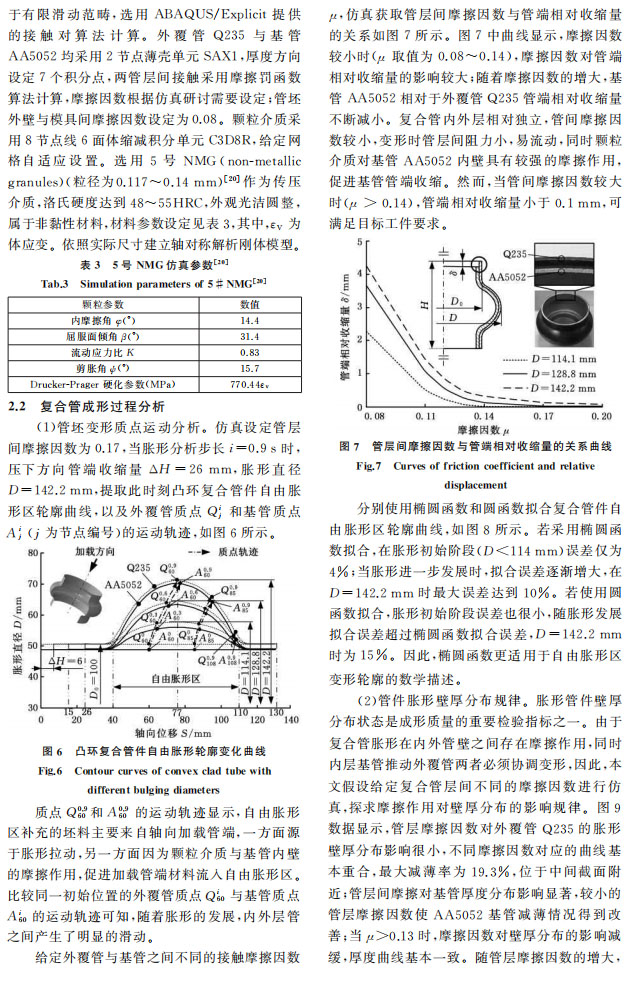

(３)工藝仿真和試驗對比顯示,成形管件輪廓尺寸誤差小于 ４％;壁厚減薄分布趨勢一致,最大減薄率相差２．４％;破裂危險點均處于管件中間截面,這與基于 MＧK 模型的理論 FLC的預判吻合。
