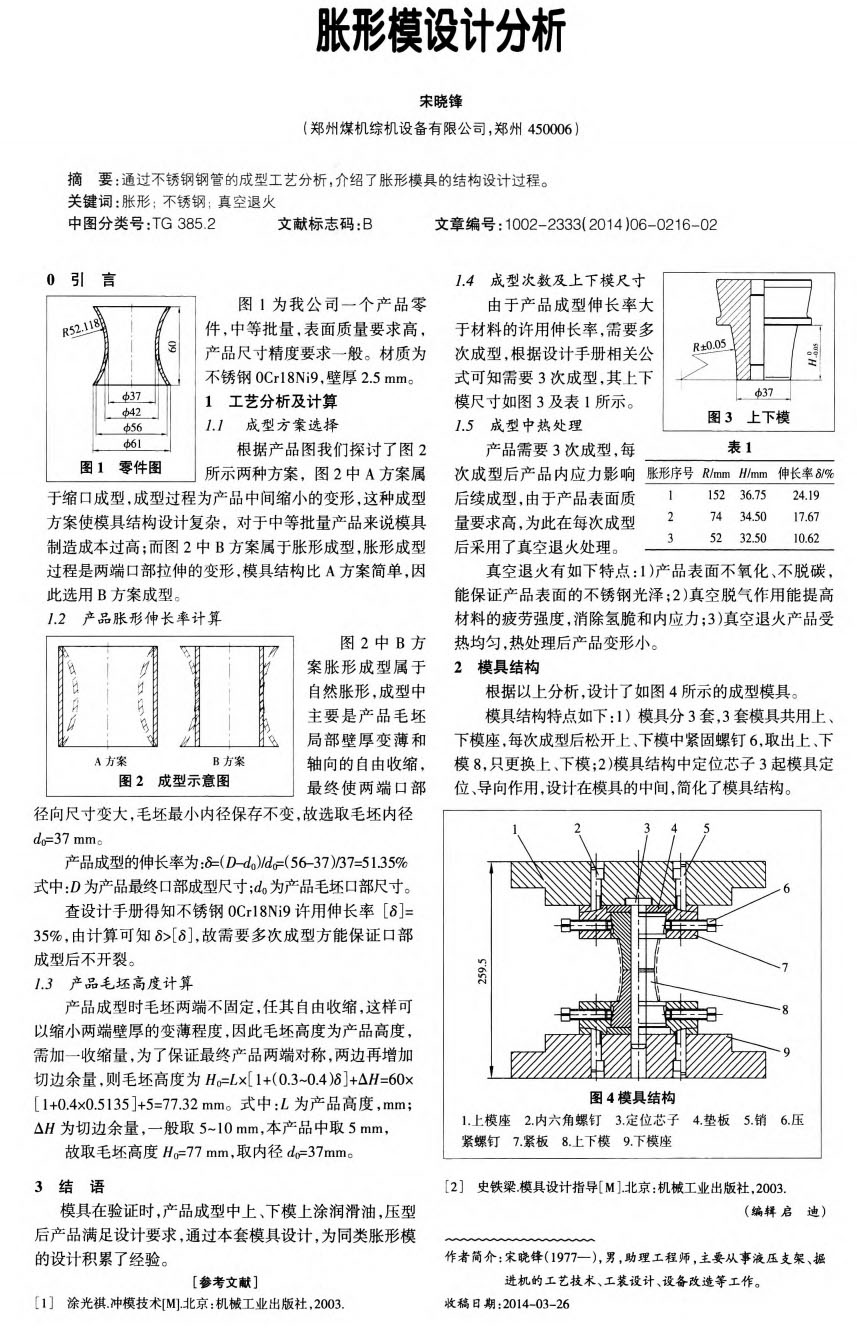

機械工程師：脹形模設計分析
2022-03-15【作 者】宋曉鋒
圖1為我公司一個產品零件，中等批量，表面質量要求高，產品尺寸精度要求一般。材質為不銹鋼0Cr18Ni9，壁厚2．5 mm。
1、工藝分析及計算：
1.1 成型方案選擇
根據產品圖我們探討了圖2所示兩種方案，圖2中A方案屬于縮口成型，成型過程為產品中間縮小的變形，這種成型方案使模具結構設計復雜，對于中等批量產品來說模具制造成本過高；而圖2中B方案屬于脹形成型，脹形成型過程是兩端口部拉伸的變形，模具結構比A方案簡單，因此選用B方案成型。
1.2產品脹形伸長率計算
圖2中B方案脹形成型屬于自然脹形，成型中主要是產品毛坯局部壁厚變薄和軸向的自由收縮，最終使兩端口部徑向尺寸變大，毛坯最小內徑保存不變，故選取毛坯內徑do=37 mm。
【結 論】
模具在驗證時，產品成型中上、下模上涂潤滑油，壓型后產品滿足設計要求，通過本套模具設計，為同類脹形模的設計積累了經驗。
