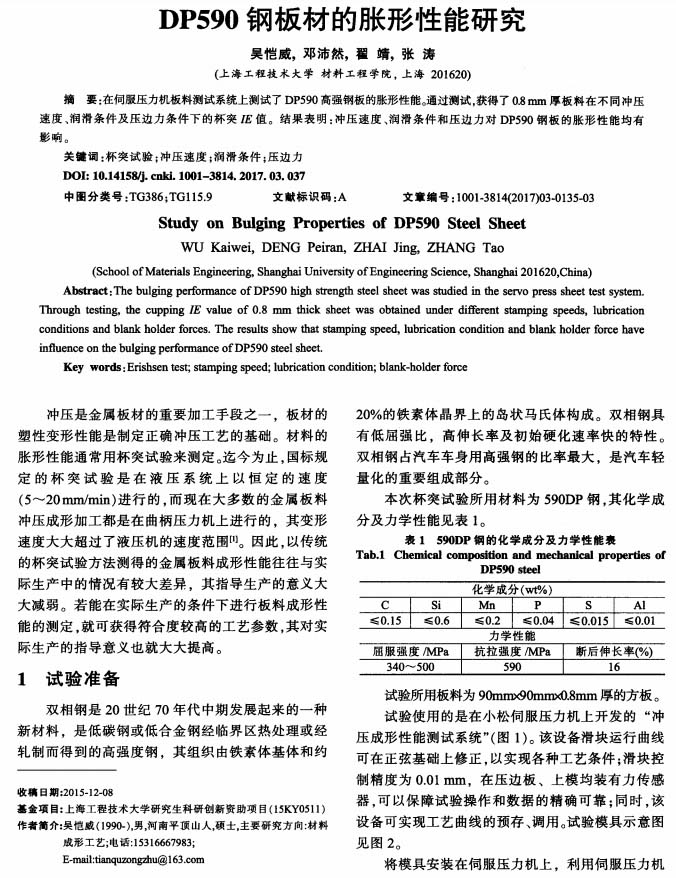

熱加工工藝：DP590鋼板材的脹形性能研究
2022-03-05【作 者】 吳愷威;鄧沛然;翟靖;張濤
【前 言】
沖壓是金屬板材的重要加工手段之一，板材的塑性變形性能是制定正確沖壓工藝的基礎(chǔ)。材料的脹形性能通常用杯突試驗(yàn)來(lái)測(cè)定。適今為止，國(guó)標(biāo)規(guī)定的杯突試驗(yàn)是在液壓系統(tǒng)上以恒定的速度（5~20mm/mim）進(jìn)行的，而現(xiàn)在大多數(shù)的金屬板料沖壓成形加工都是在曲柄壓力機(jī)上進(jìn)行的，其變形速度大大超過(guò)了液壓機(jī)的速度范圍心。因此，以傳統(tǒng)的杯突試驗(yàn)方法測(cè)得的金屬板料成形性能往往與實(shí)際生產(chǎn)中的情況有較大差異，其指導(dǎo)生產(chǎn)的意義大大減弱。若能在實(shí)際生產(chǎn)的條件下進(jìn)行板料成形性能的測(cè)定，就可獲得符合度較高的工藝參數(shù)，其對(duì)實(shí)際生產(chǎn)的指導(dǎo)意義也就大大提高。
【結(jié) 論】
（1）DP590鋼板在常用的沖壓速度范圍內(nèi)隨著變形速度的增加杯突值IE減小。在沖壓速度由5mm/s增大到22mm/s時(shí)IE值的減小趨勢(shì)明顯；而當(dāng)沖壓速度在22-28mm/s時(shí)，IE值的變化則不再明顯。

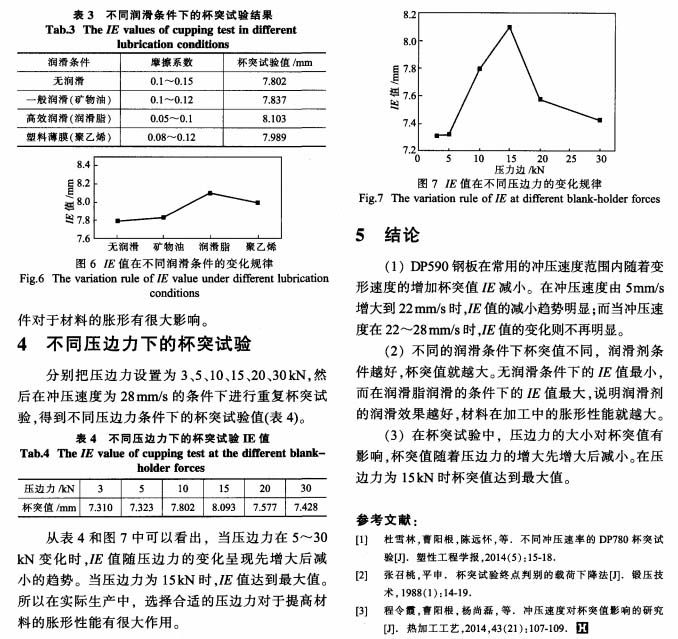

（2）不同的潤(rùn)滑條件下杯突值不同，潤(rùn)滑劑條件越好，杯突值就越大。無(wú)潤(rùn)滑條件下的IE值最小，而在潤(rùn)滑脂潤(rùn)滑的條件下的IE值最大，說(shuō)明潤(rùn)滑劑的潤(rùn)滑效果越好，材料在加工中的脹形性能就越大。
（3）在杯突試驗(yàn)中，壓邊力的大小對(duì)杯突值有影響，杯突值隨著壓邊力的增大先增大后減小。在壓邊力為15kN時(shí)杯突值達(dá)到最大值。

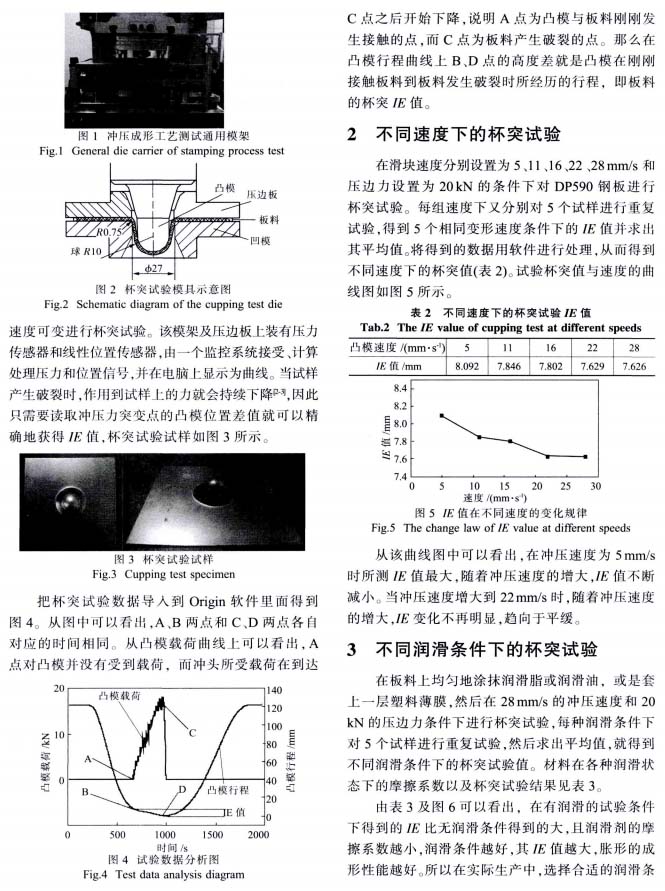

以下是正文：
