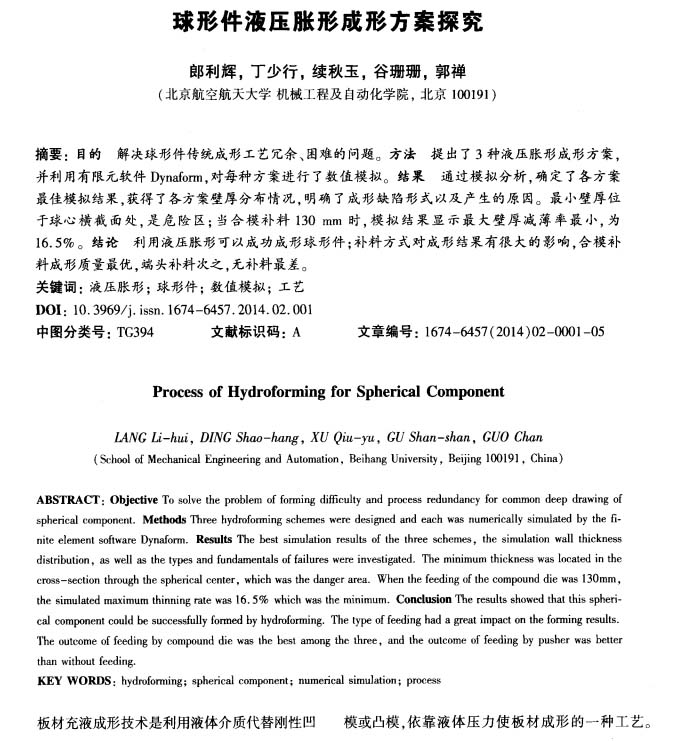

精密成形工程：球形件液壓脹形成形方案探究
2021-11-19【作 者】郎利輝;丁少行;續秋玉;谷珊珊;郭禪
【摘 要】目的解決球形件傳統成形工藝冗余、困難的問題。方法提出了3種液壓脹形成形方案,并利用有限元軟件Dynaform,對每種方案進行了數值模擬。結果通過模擬分析,確定了各方案最佳模擬結果,獲得了各方案壁厚分布情況,明確了成形缺陷形式以及產生的原因。最小壁厚位于球心橫截面處,是危險區;當合模補料130 mm時,模擬結果顯示最大壁厚減薄率最小,為16.5%。結論利用液壓脹形可以成功成形球形件;補料方式對成形結果有很大的影響,合模補料成形質量最優,端頭補料次之,無補料最差。
以下是正文：
