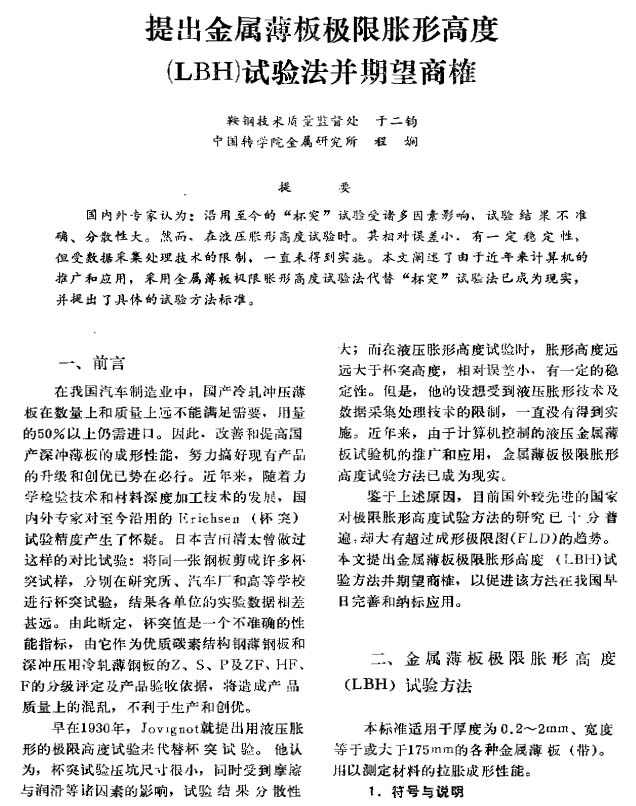

冶金標準化與質量：提出金屬薄板極限脹形高度(LBH)試驗法并期望商榷
2023-05-24【作 者】 于二均;程嫻
【前 言】
在我國汽車制造業中 ， 國產冷軋沖壓薄板在數量上和質量上遠不能滿足需要 ， 用量的50%以上仍需進口。 因此，改善和提高國產深沖薄板的成形性能，努力搞好現有產品的升級和創優已勢在必行。近年來 ，隨著力學檢監技術和材料深度加工技術的發展 ，國內外專家對至今沿用的 Eriahsen (杯突 )試驗精度產生了懷疑 。 日本吉田清太曾做過這樣的對比試驗 ：將一 張鋼板剪成許多杯突試樣 ，分別在研究所 、汽車廠和高等學校進行杯突試驗，結果各單位的實驗數據相差甚遠。由此斷定 ，杯突值 是一個不準確的性能指標，由它作為優質碳素結構鋼薄鋼板和深沖壓用冷軋薄鋼板的Z、S、P及ZF、HF、F的分級評定及產品驗收依據，將造成產品質量上的混亂，不利于生產和創優。
早在1930年 ， Joyignot就提出用液壓脹形的極限高度試驗來代替杯突試驗。他認為，杯突試驗壓坑尺寸很小， 同時受到摩擦與潤滑等諸因素的影響，試驗結果分散性大 ；而在液壓脹形高度試驗時，脹形高度遠遠大于杯突高度，相對誤差小 ，有一定的穩定性。但是，他的設想受到液壓脹形技術及數據采集處理技術的限制，一直沒有得到實施 。近年來 ，由于計算機控制的液壓金屬薄板試驗機的推廣和應用，金屬薄板極限脹形高度試驗方法已成為現實。
鑒于上述原因，目前國外較先進的國家對極限脹形高度試驗方法的研究已十分普遍，卻大有超過成形極限圖 (FLD)的趨勢。本文提出金屬薄板極限脹形高度 (LBH)試驗方法并期望商榷 ，以促進該方法在我國早日完善和納標應用 。
以下是正文：
