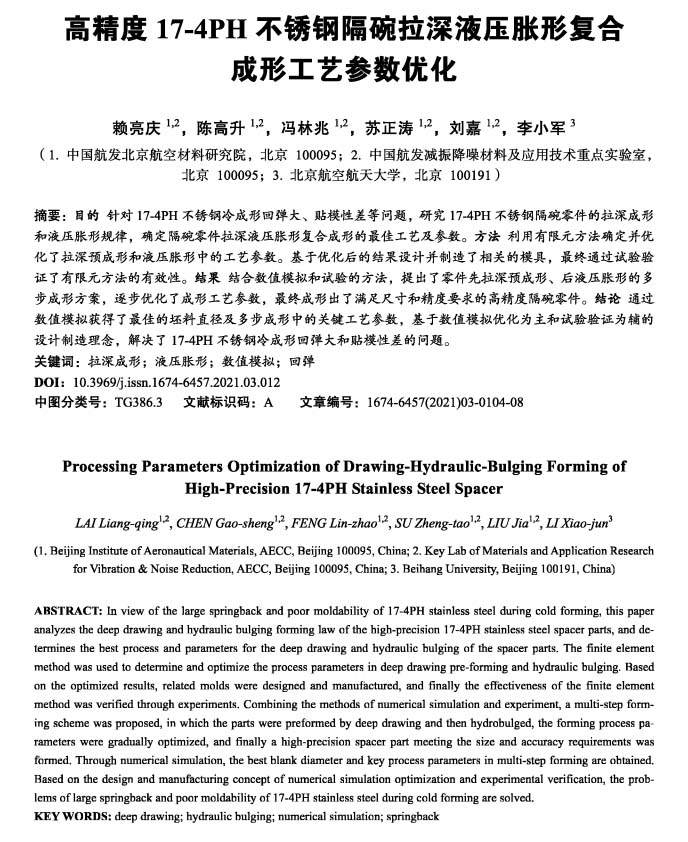

精密成形工程：高精度17-4PH不銹鋼隔碗拉深液壓脹形復(fù)合成形工藝參數(shù)優(yōu)化
2021-11-11【作 者】賴亮慶;陳高升;馮林兆;蘇正濤;劉嘉;李小軍
【摘 要】目的針對(duì)17-4PH不銹鋼冷成形回彈大、貼模性差等問題,研究17-4PH不銹鋼隔碗零件的拉深成形和液壓脹形規(guī)律,確定隔碗零件拉深液壓脹形復(fù)合成形的最佳工藝及參數(shù)。方法利用有限元方法確定并優(yōu)化了拉深預(yù)成形和液壓脹形中的工藝參數(shù)?；趦?yōu)化后的結(jié)果設(shè)計(jì)并制造了相關(guān)的模具,最終通過試驗(yàn)驗(yàn)證了有限元方法的有效性。結(jié)果結(jié)合數(shù)值模擬和試驗(yàn)的方法,提出了零件先拉深預(yù)成形、后液壓脹形的多步成形方案,逐步優(yōu)化了成形工藝參數(shù),最終成形出了滿足尺寸和精度要求的高精度隔碗零件。結(jié)論通過數(shù)值模擬獲得了最佳的坯料直徑及多步成形中的關(guān)鍵工藝參數(shù),基于數(shù)值模擬優(yōu)化為主和試驗(yàn)驗(yàn)證為輔的設(shè)計(jì)制造理念,解決了17-4PH不銹鋼冷成形回彈大和貼模性差的問題。

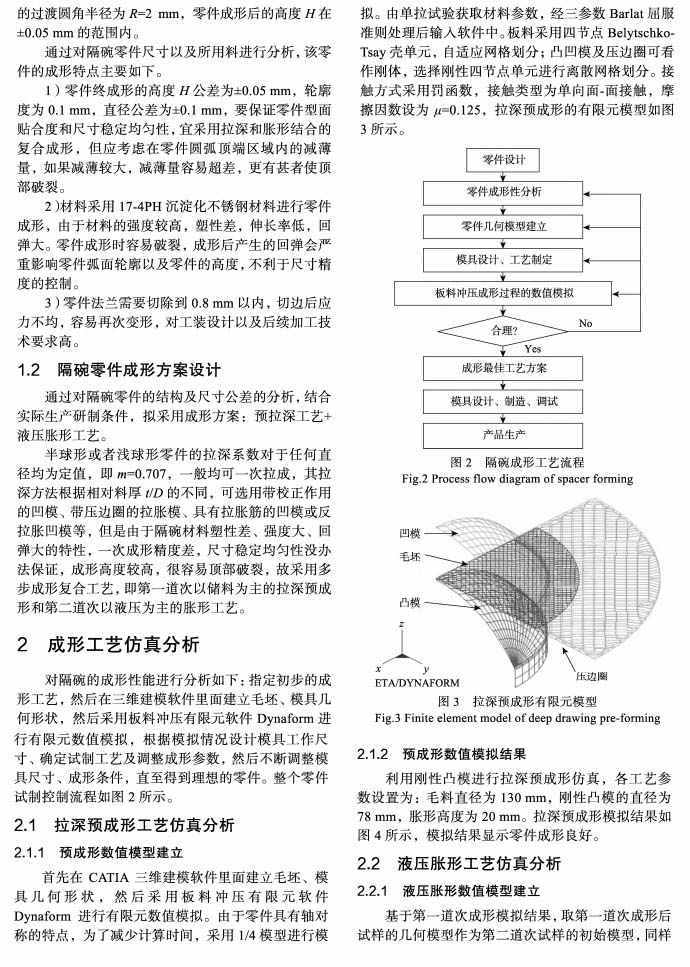

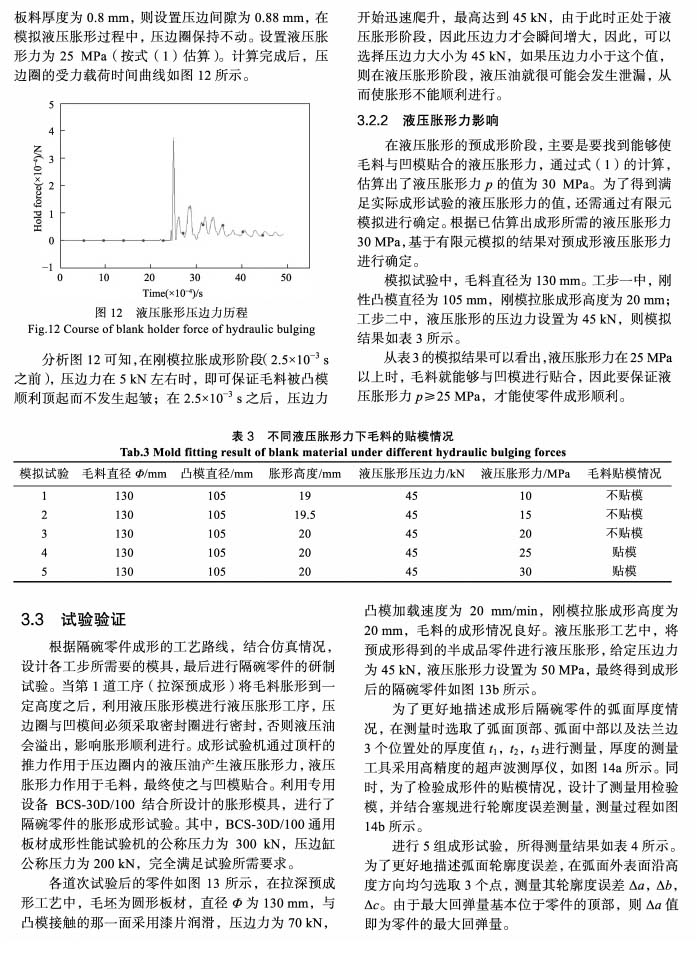

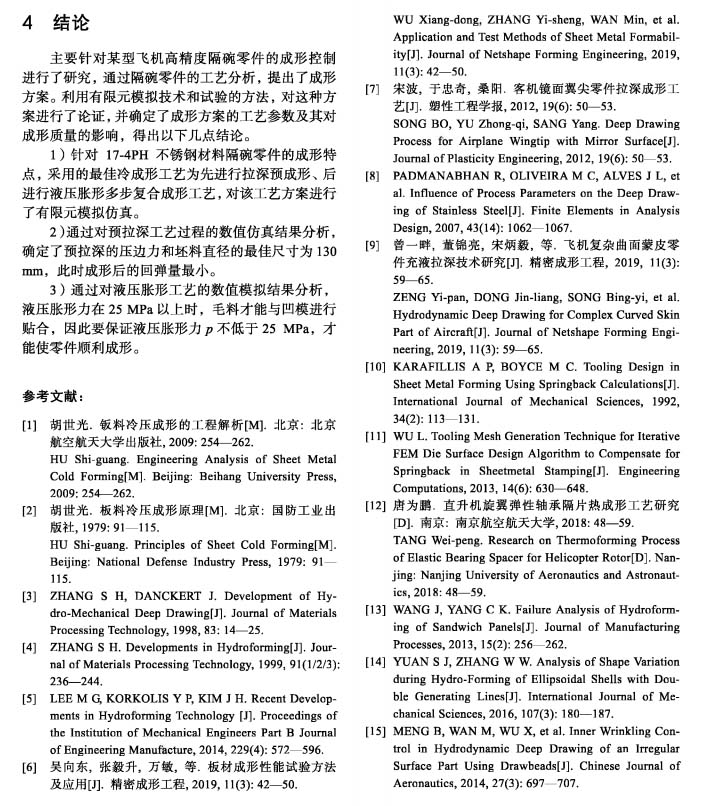

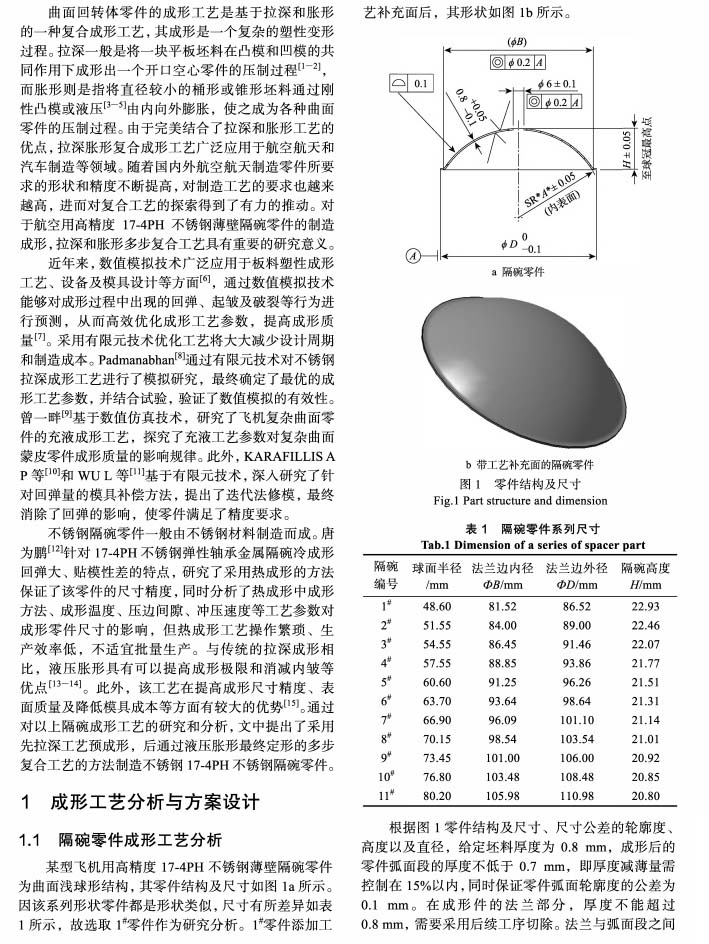

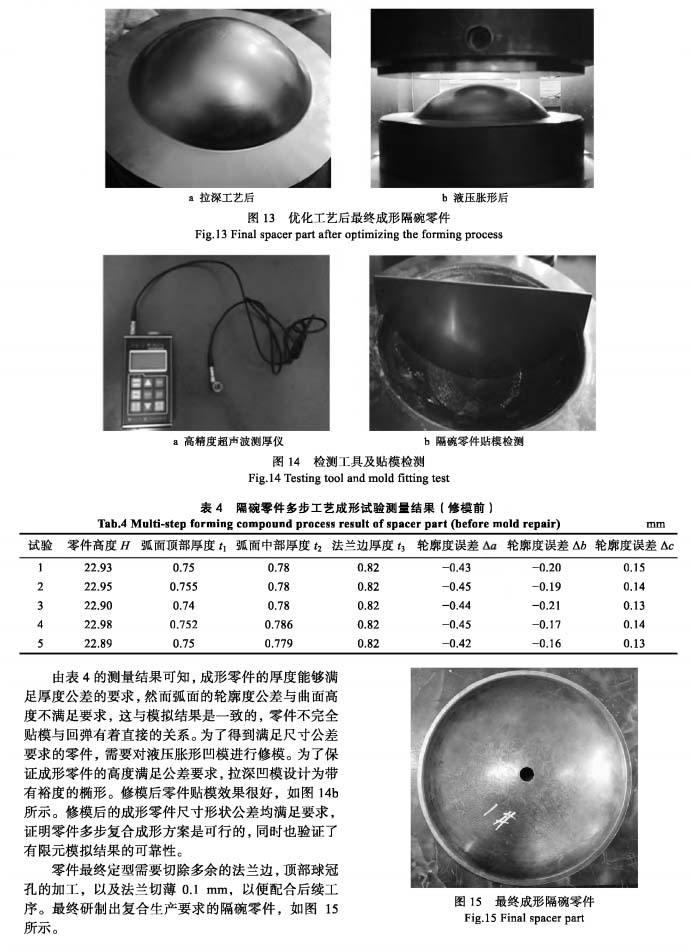

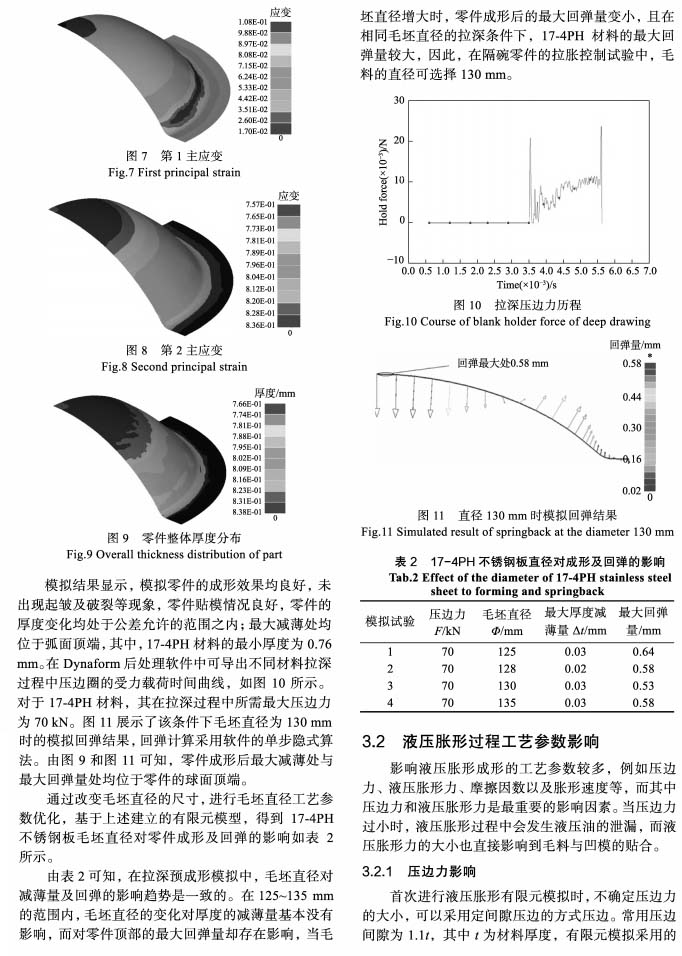

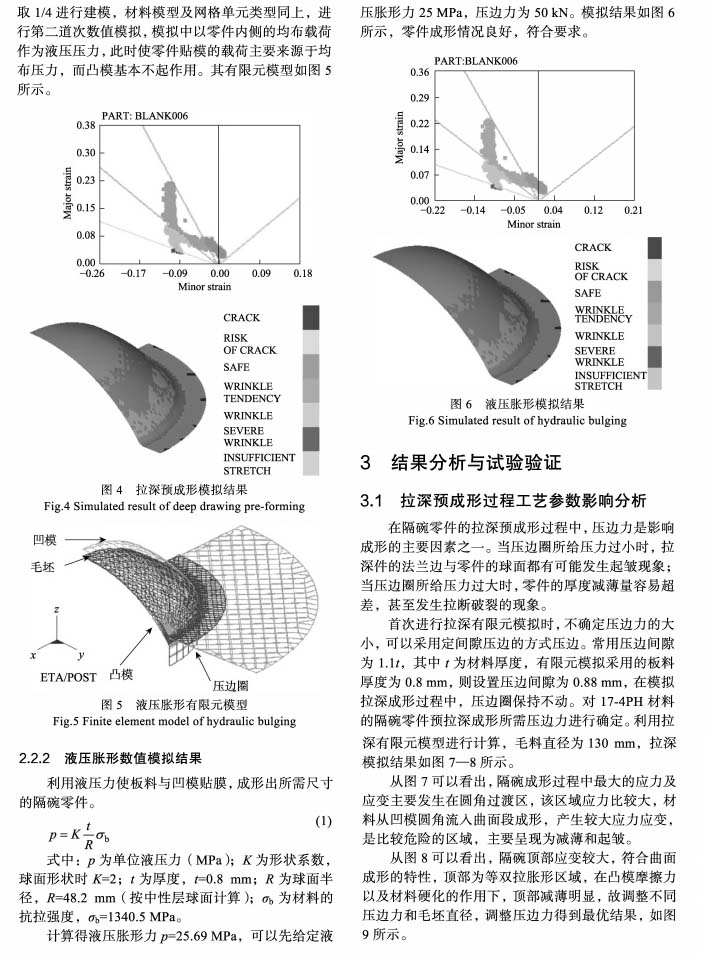

以下是正文：
