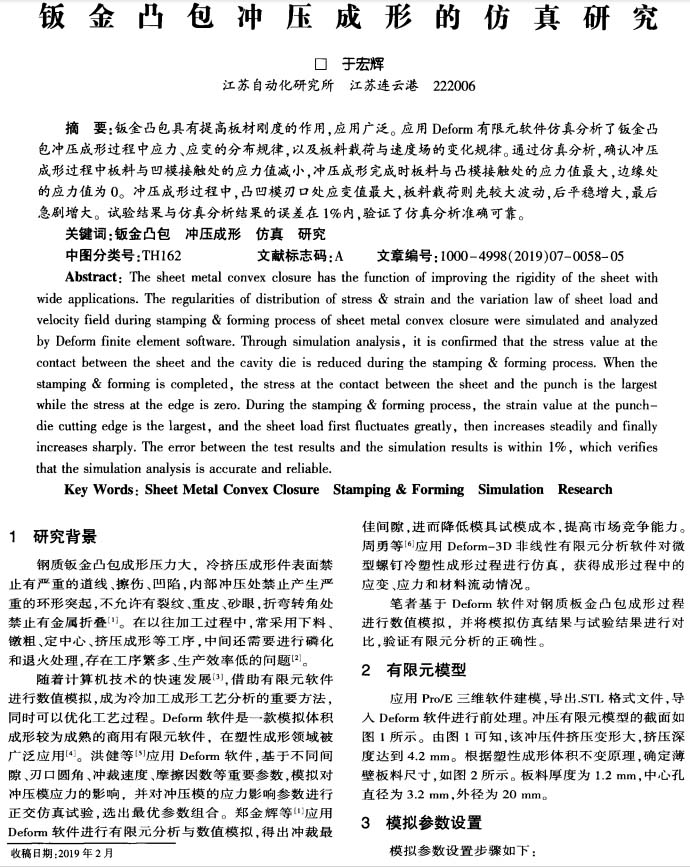

機(jī)械制造：鈑金凸包沖壓成形的仿真研究
2024-01-19【作 者】于宏輝
【研究背景】
鋼質(zhì)鈑金凸包成形壓力大，冷擠壓成形件表面禁止有嚴(yán)重的道線、擦傷、凹陷，內(nèi)部沖壓處禁止產(chǎn)生嚴(yán)重的環(huán)形突起，不允許有裂紋、重皮、砂眼，折彎轉(zhuǎn)角處禁止有金屬折疊[1]。在以往加工過程中，常采用下料、鐓粗、定中心、擠壓成形等工序，中間還需要進(jìn)行磷化和退火處理，存在工序繁多、生產(chǎn)效率低的問題[2]。
筆者基于Deform軟件對鋼質(zhì)板金凸包成形過程進(jìn)行數(shù)值模擬，并將模擬仿真結(jié)果與試驗結(jié)果進(jìn)行對比,驗證有限元分析的正確性。
【結(jié)束語】

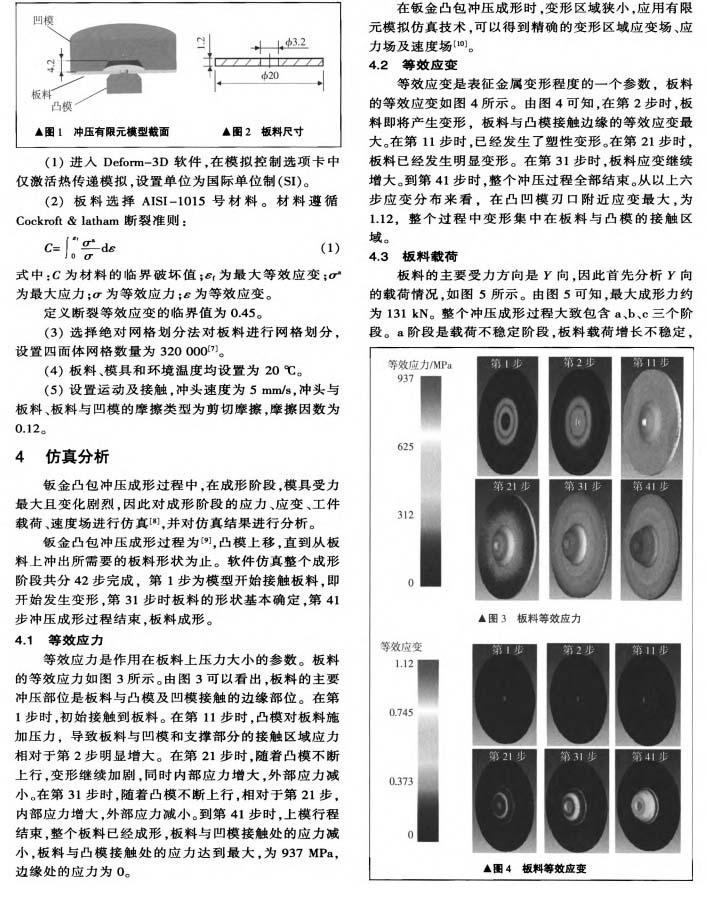

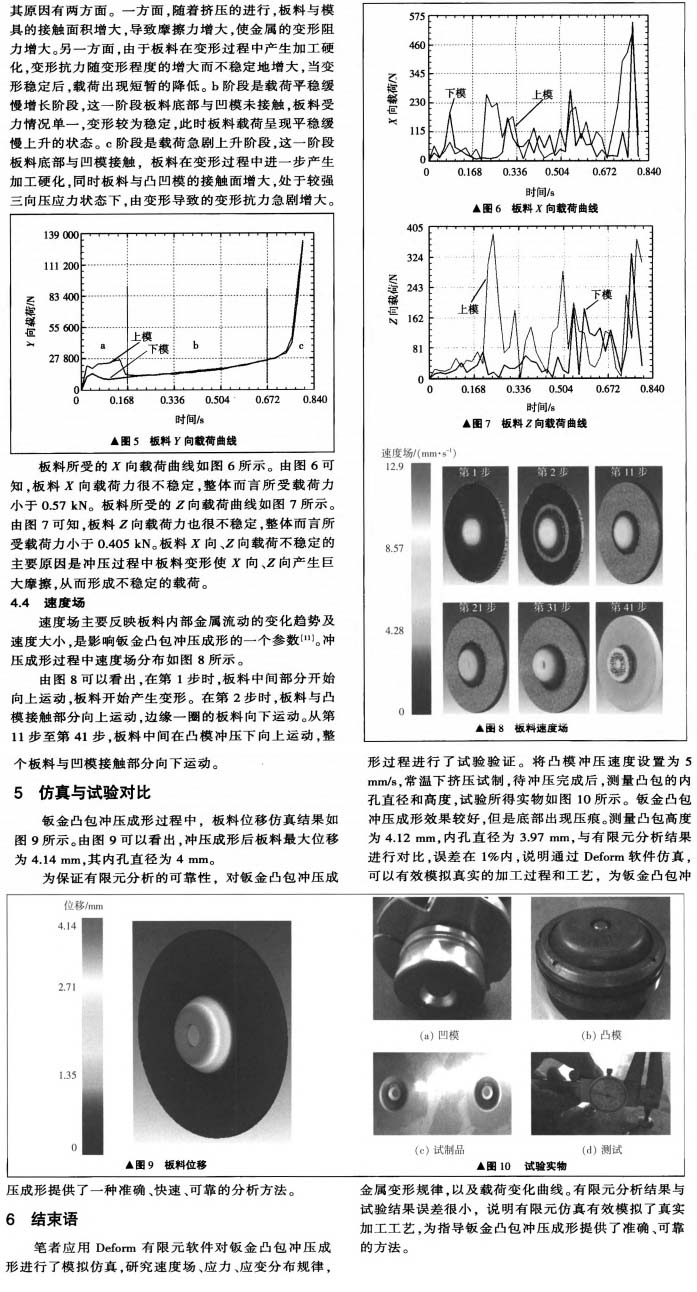

筆者應(yīng)用Deform有限元軟件對鈑金凸包沖壓成形進(jìn)行了模擬仿真，研究速度場、應(yīng)力、應(yīng)變分布規(guī)律，金屬變形規(guī)律。以及載荷變化曲線。有限元分析結(jié)果與試驗結(jié)果誤差很小。說明有限元仿真有效模擬了真實加工工藝。為指導(dǎo)鈑金凸包沖壓成形提供了準(zhǔn)確、可靠的方法。
以下是正文：
標(biāo)簽：
成形
