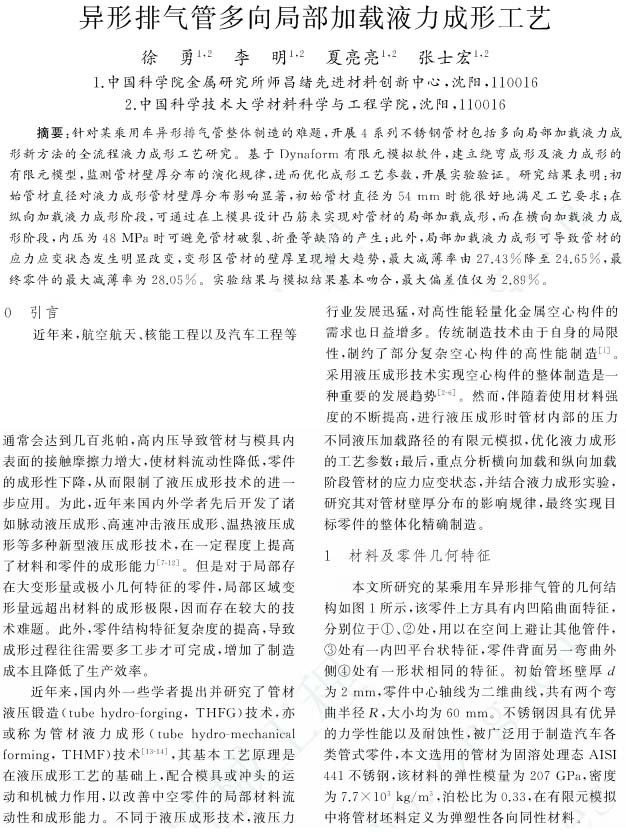

中國機械工程：異形排氣管多向局部加載液力成形工藝
2024-01-11【作 者】徐勇;李明;夏亮亮;張士宏
【引 言】
近年來，航空航天、核能工程以及汽車工程等行業發展迅猛，對高性能輕量化金屬空心構件的需求也日益增多。傳統制造技術由于自身的局限性，制約了部分復雜空心構件的高性能制造［1］。 采用液壓成形技術實現空心構件的整體制造是一種重要的發展趨勢［2-6］。

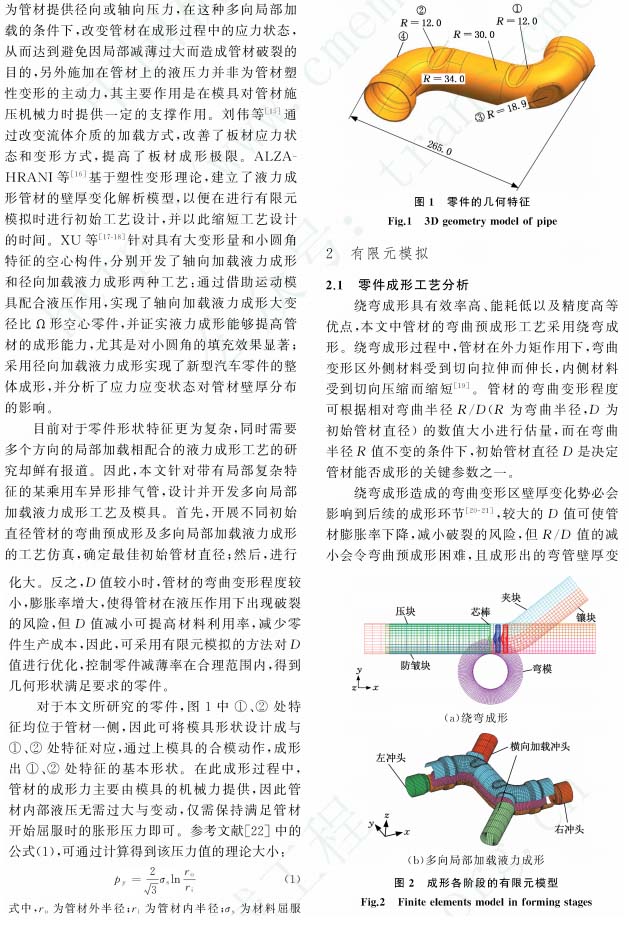

本文針對帶有局部復雜特征的某乘用車異形排氣管，設計并開發多向局部加載液力成形工藝及模具。首先，開展不同初始直徑管材的彎曲預成形及多向局部加載液力成形的工藝仿真，確定最佳初始管材直徑；然后，進行不同液壓加載路徑的有限元模擬,尤化液力成形的工藝參數;最后，重點分析橫向加載和縱向加載
階段管材的應力應變狀態，并結合液力成形實驗,研究其對管材壁厚分布的影響規律，最終實現目標零件的整體化精確制造。
【結 論】
(1) 本文對某乘用車異形排氣管的成形過程進行了全流程工序的有限元模擬，其中包括管材的彎曲預成形及縱向和橫向局部加載液力成形過程，并開展了相關的驗證實驗。

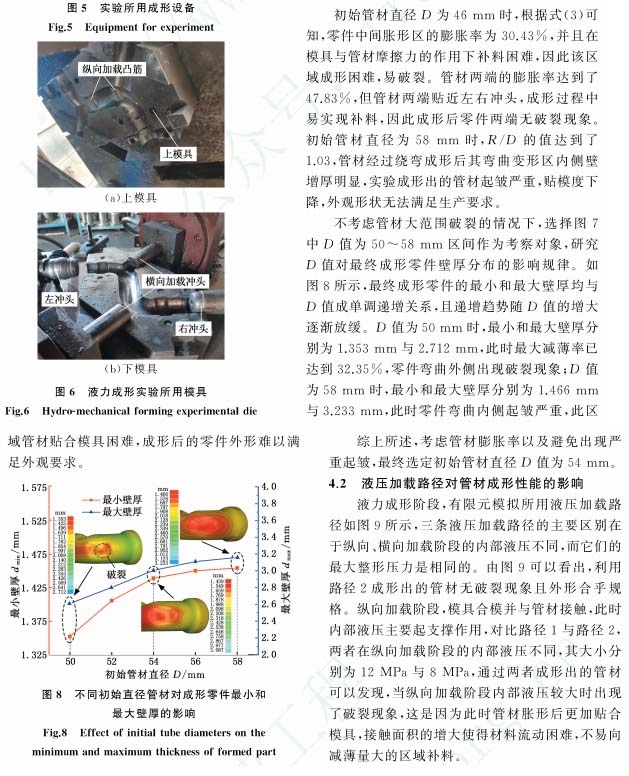

(2) 由有限元模擬結果可知，隨著初始管坯直徑D值的增大，管材成形經歷破裂、合格、嚴重起皺的過程。當D值為54 mm時，管材成形效果最佳。

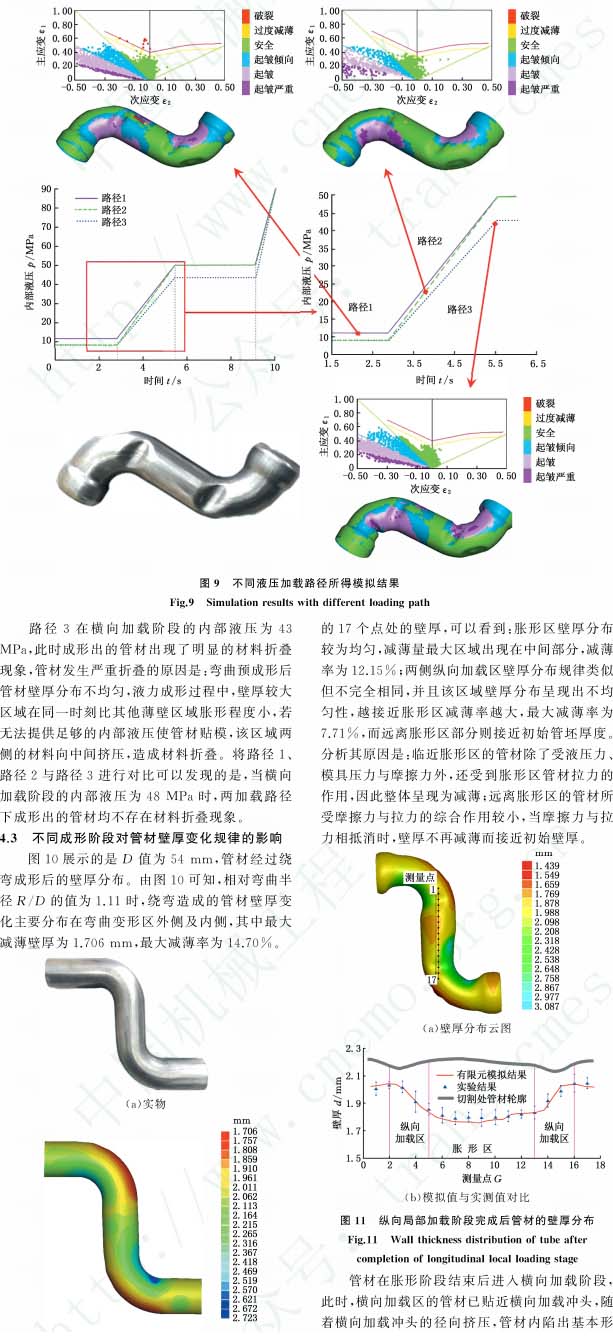

(3) 液壓加載路徑對成形性能影響顯著，有限元模擬結果表明，縱向加載階段內部液壓不宜過大，其值大小為8 MPa時，可避免管材破裂，而橫向加載階段內部液壓為48 MPa時，可以有效避免材料折疊現象的發生。

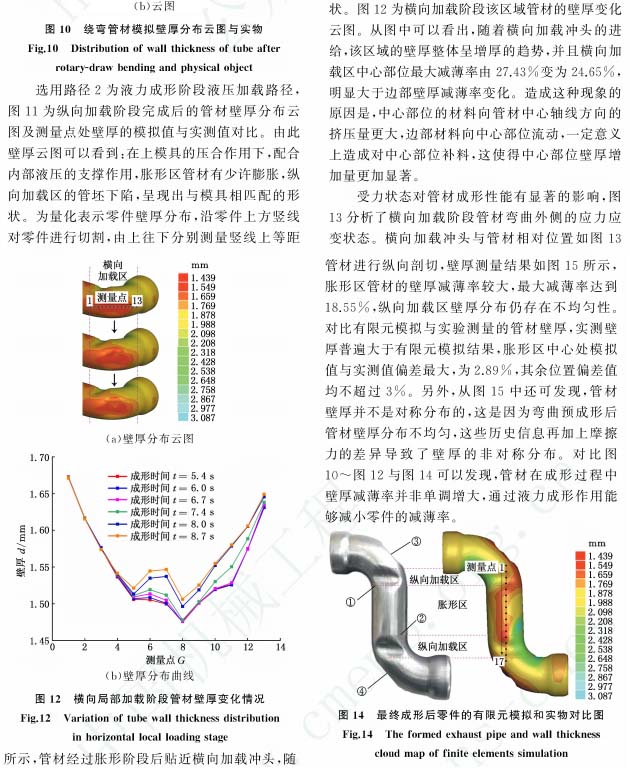

(4)液力成形過程中，管材壁厚并非處于持續減薄狀態。在縱向加載階段,管材壁厚增大現象不明顯，而橫向加載階段，沖頭的機械力作用可改變材料的應力應變狀態，導致管材在變形區內的壁厚增大,該區域最大減薄率由27.43%降為24.65%,從而降低了開裂的風險，顯著提高了零件的成形質量。
以下是正文：
