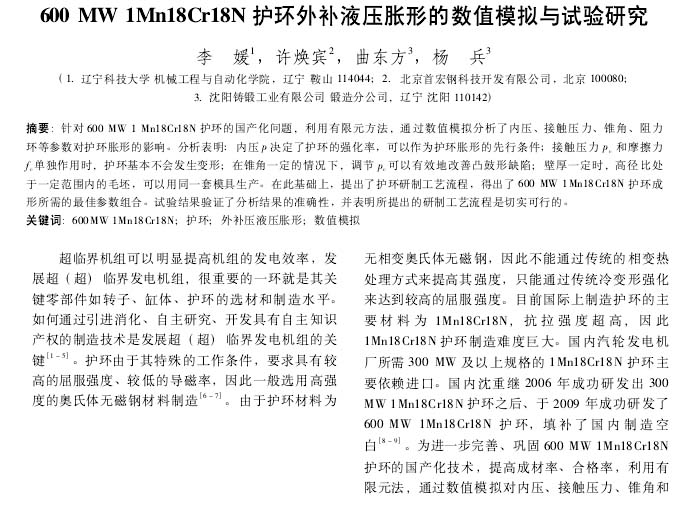

鍛壓技術：600 MW 1Mn18Cr18N護環外補液壓脹形的數值模擬與試驗研究
2023-01-03【作 者】李媛;許煥賓;曲東方;楊兵
【前 言】
超臨界機組可以明顯提高機組的發電效率，發展超(超)臨界發電機組，很重要的一環就是其關鍵零部件如轉子、缸體、護環的選材和制造水平。如何通過引進消化、自主研究、開發具有自主知識產權的制造技術是發展超(超)臨界發電機組的關鍵[1-5]。護環由于其特殊的工作條件，要求具有較高的屈服強度、較低的導磁率，因此一般選用高強度的奧氏體無磁鋼材料制造[6-7]。由于護環材料為無相變奧氏體無磁鋼，因此不能通過傳統的相變熱處理方式來提高其強度，只能通過傳統冷變形強化來達到較高的屈服強度。目前國際上制造護環的主要材料為1Mn18Cr18N，抗拉強度超高，因此1 Mn18 Cr18 N護環制造難度巨大。國內汽輪發電機廠所需300 MW及以上規格的1 Mn18Cr18N護環主要依賴進口。國內沈重繼2006年成功研發出300MW 1Mn18Cr18N護環之后、于2009年成功研發了600 MW 1Mn18Cr18N護環，填補了國內制造空白[8-9]。為進一步完善、鞏固600 MW 1Mn18Cr18N護環的國產化技術，提高成材率、合格率，利用有限元法，通過數值模擬對內壓、接觸壓力、錐角和阻力環高度等參數對外補壓護環成形的影響規律進行分析研究，并提出了護環的研發流程。

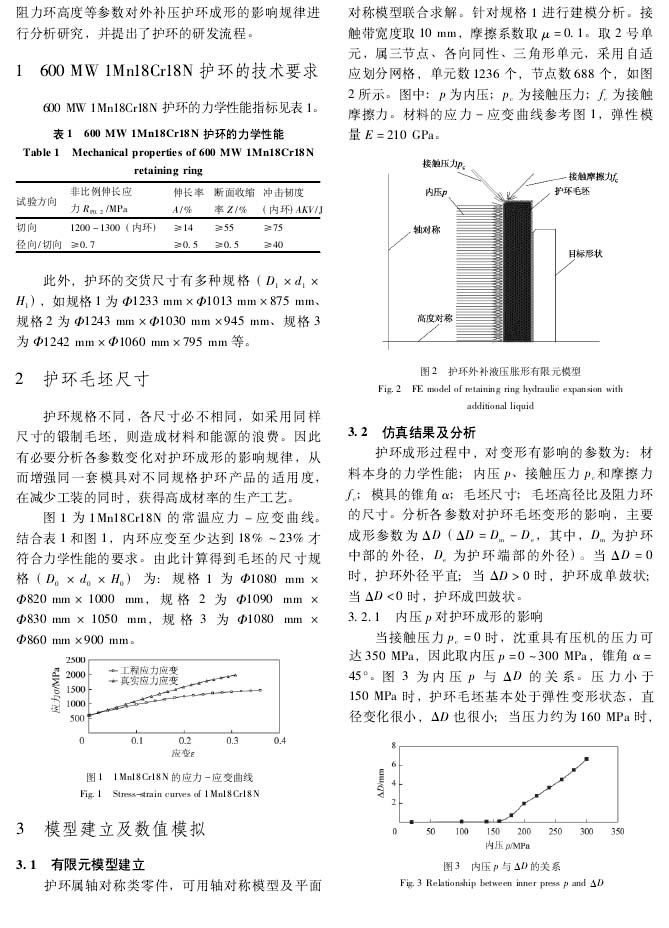

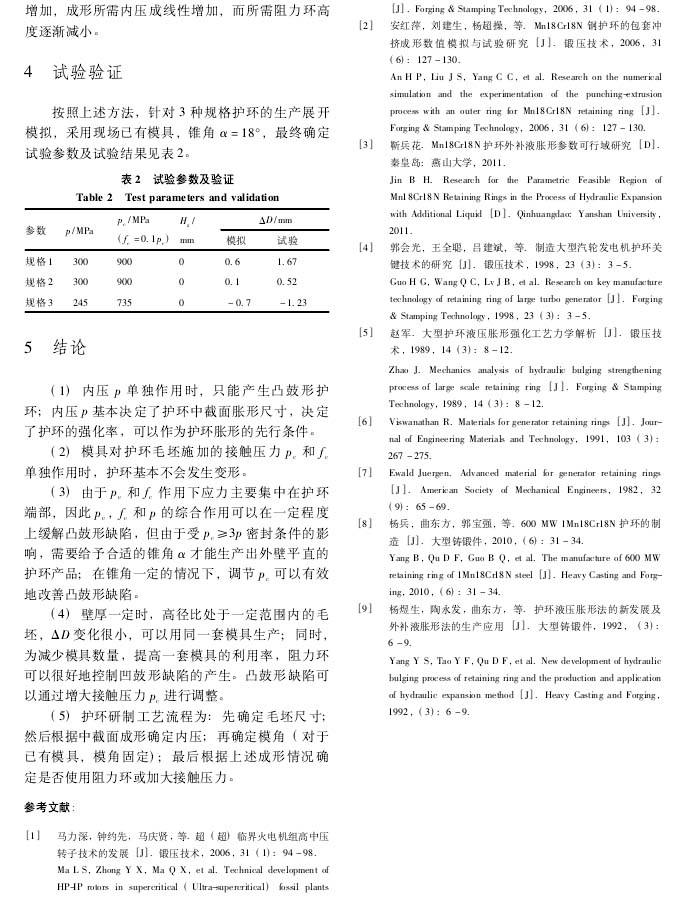

【結 論】
（1）內壓p單獨作用時，只能產生凸鼓形護環;內壓p基本決定了護環中截面脹形尺寸，決定了護環的強化率，可以作為護環脹形的先行條件。
（2）模具對護環毛坯施加的接觸壓力Pc和fc單獨作用時，護環基本不會發生變形。

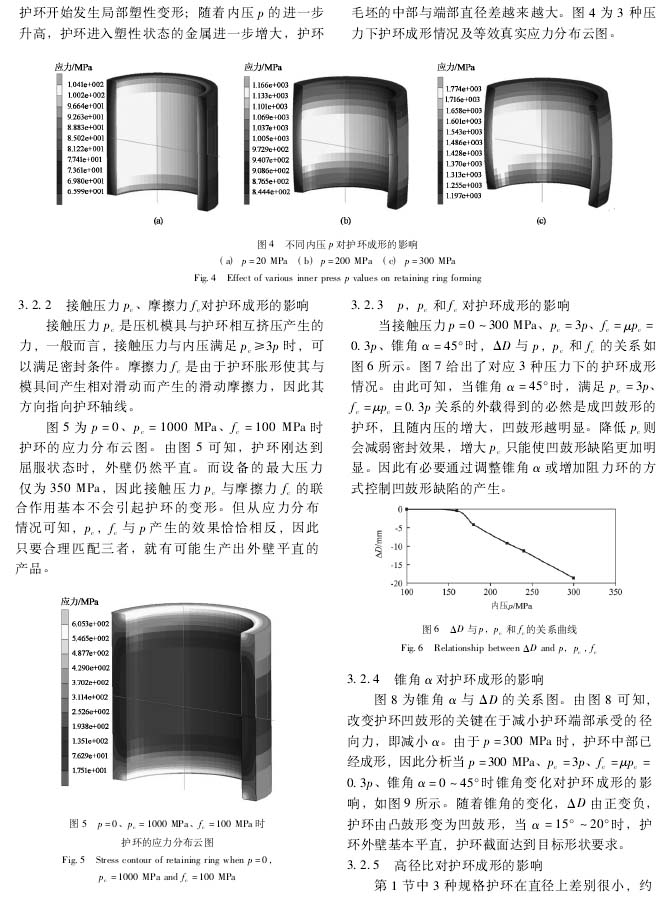

（3）由于Pc和fc作用下應力主要集中在護環端部，因此Pc，fc和P的綜合作用可以在一定程度上緩解凸鼓形缺陷，但由于受Pc≥3P密封條件的影響，需要給予合適的錐角α才能生產出外壁平直的護環產品;在錐角一定的情況下，調節Pc可以有效地改善凸鼓形缺陷。

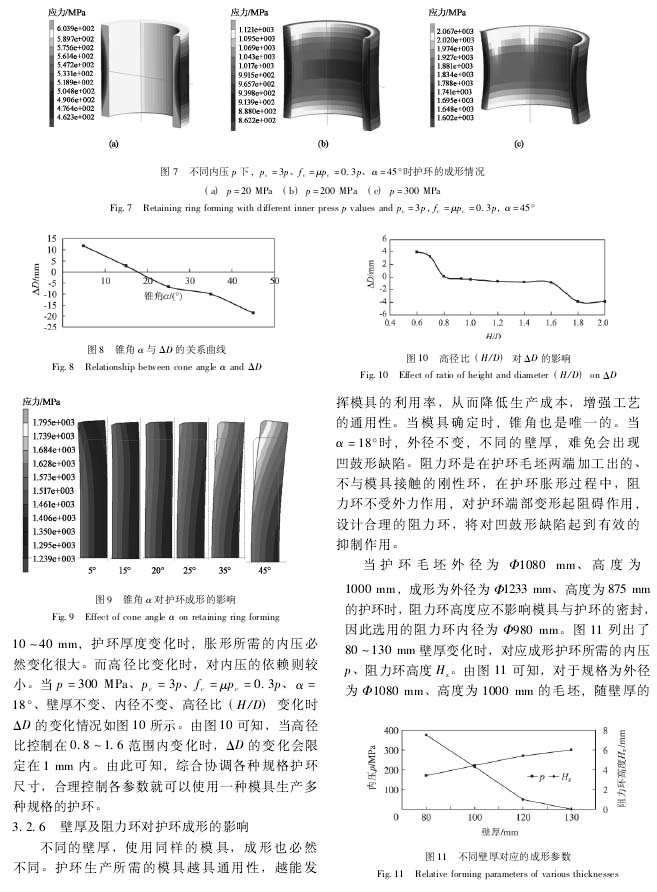

（4）壁厚一定時，高徑比處于一定范圍內的毛坯，?D變化很小，可以用同一套模具生產;同時，為減少模具數量，提高一套模具的利用率，阻力環可以很好地控制凹鼓形缺陷的產生。凸鼓形缺陷可以通過增大接觸壓力Pc進行調整。
（5）護環研制工藝流程為:先確定毛坯尺寸;然后根據中截面成形確定內壓;再確定模角(對于已有模具，模角固定);最后根據上述成形情況確定是否使用阻力環或加大接觸壓力。
以下是正文：
