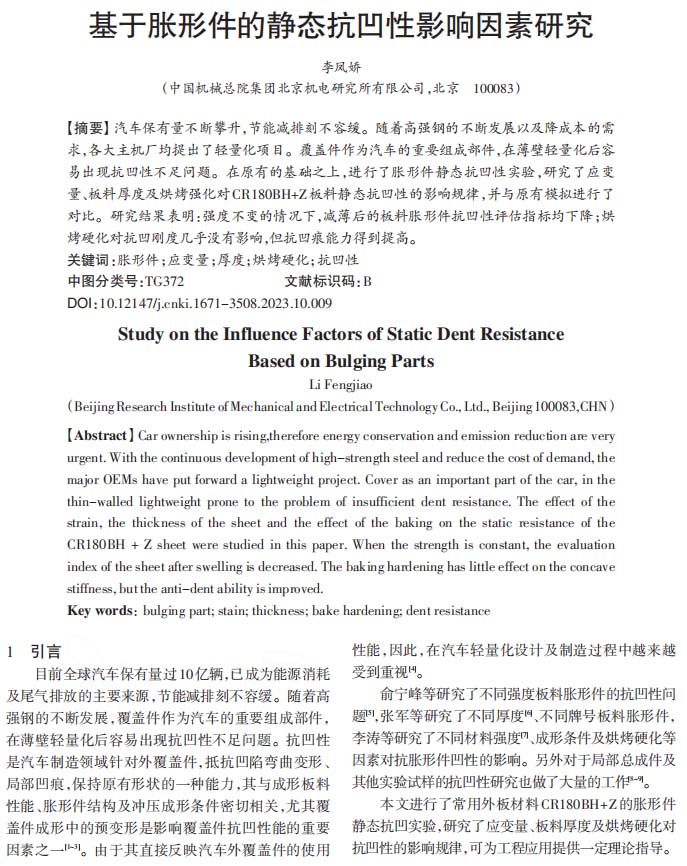

模具制造：基于脹形件的靜態抗凹性影響因素研究
2023-11-03【作 者】李鳳嬌
【引 言】
目前全球汽車保有量過10億輛，已成為能源消耗及尾氣排放的主要來源，節能減排刻不容緩。隨著高強鋼的不斷發展，覆蓋件作為汽車的重要組成部件，在薄壁輕量化后容易出現抗凹性不足問題?？拱夹允瞧囍圃祛I(lǐng)域針對外覆蓋件，抵抗凹陷彎曲變形、局部凹痕，保持原有形狀的一種能力，其與成形板料性能、脹形件結構及沖壓成形條件密切相關，尤其覆蓋件成形中的預變形是影響覆蓋件抗凹性能的重要因素之一[1~3]。由于其直接反映汽車外覆蓋件的使用 性能，因此，在汽車輕量化設計及制造過程中越來越受到重視[4]。
本文進行了常用外板材料CR180BH+Z的脹形件靜態抗凹實驗，研究了應變量、板料厚度及烘烤硬化對抗凹性的影響規律，可為工程應用提供一定理論指導。
【結 論】

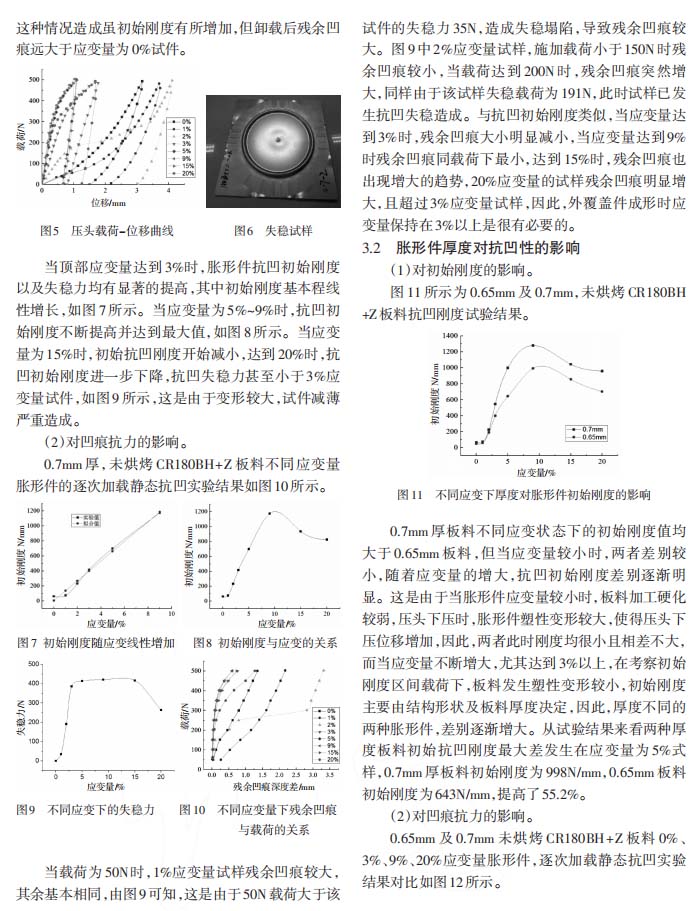

（1）脹形件頂部應變量的大小對初始剛度及殘余凹痕均有不同程度的影響。應變量由0%增加到9%，初始剛度隨應變量程近似線性關系增長，超過10%后初始剛度開始下降。達到3%應變量對抑制殘余凹痕與抗凹失穩有明顯的效果，超過3%后失穩力提高及凹痕深度降低均不明顯。
（2）0.7mm板料與0.65mm板料相比，脹形件初始剛度有所降低，而殘余凹痕增大，說明減薄后脹形件的抗凹性指標均下降，且減薄后的殘余凹痕深度加載載荷越大，凹陷深度增大越快。
（3）烘烤硬化前、后的脹形件抗凹剛度變化不大，但由于板料屈服提高，其殘余凹痕大小均有所下降。
以下是正文：
