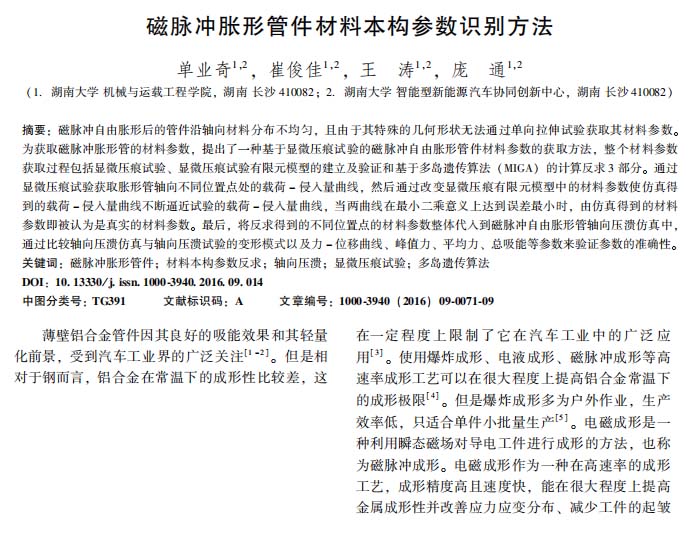

鍛壓技術：磁脈沖脹形管件材料本構參數識別方法
2022-12-02【作 者】單業奇;崔俊佳;王濤;龐通
【前 言】

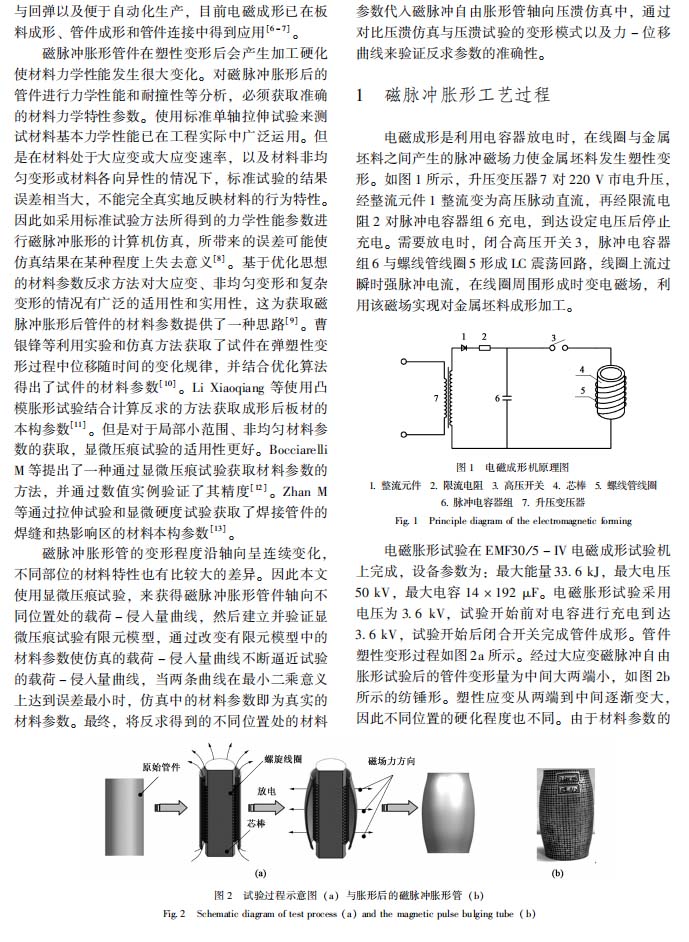

薄壁鋁合金管件因其良好的吸能效果和其輕量化前景, 受到汽車工業界的廣泛關注[1 – 2]。 但是相對于鋼而言, 鋁合金在常溫下的成形性比較差, 這在一定程度上限制了它在汽車工業中 的 廣 泛 應用[3]。 使用爆炸成形、 電液成形、 磁脈沖成形等高速率成形工藝可以在很大程度上提高鋁合金常溫下的成形極限[4]。 但是爆炸成形多為戶外作業, 生產效率低, 只適合單件小批量生產[5]。 電磁成形是一種利用瞬態磁場對導電工件進行成形的方法, 也稱為磁脈沖成形。 電磁成形作為一種在高速率的成形工藝, 成形精度高且速度快, 能在很大程度上提高金屬成形性并改善應力應變分布、 減少工件的起皺與回彈以及便于自動化生產, 目前電磁成形已在板料成形、 管件成形和管件連接中得到應用[6 – 7]。

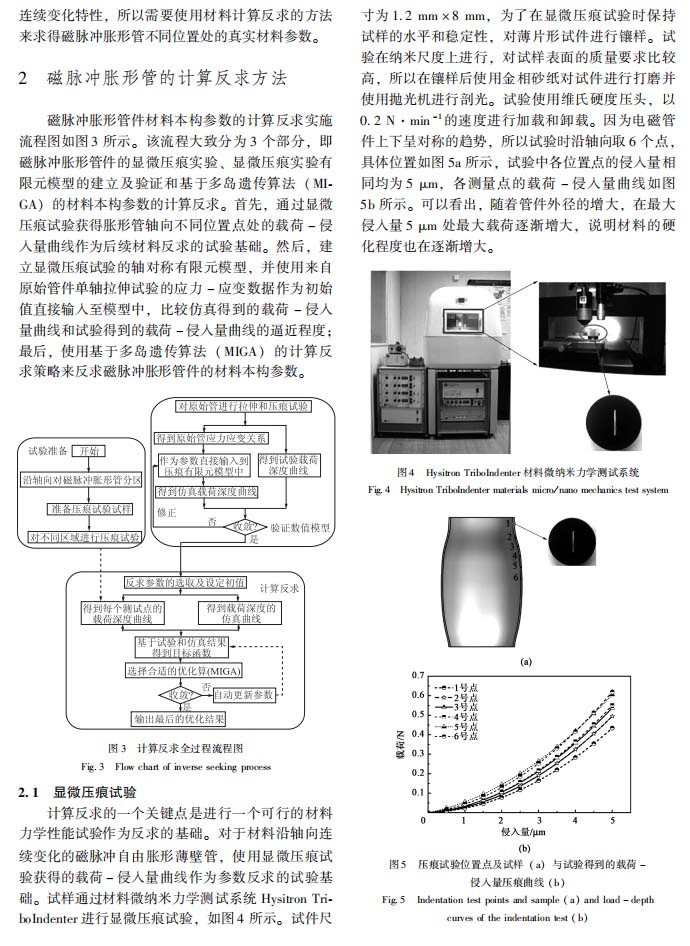

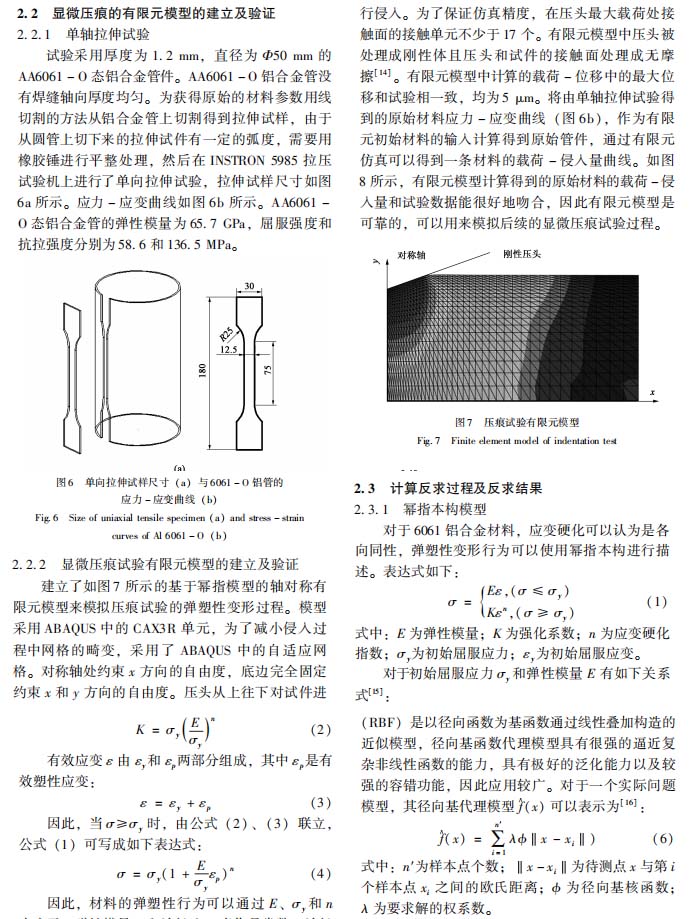

磁脈沖脹形管的變形程度沿軸向呈連續變化,不同部位的材料特性也有比較大的差異。 因此本文使用顯微壓痕試驗, 來獲得磁脈沖脹形管件軸向不同位置處的載荷 – 侵入量曲線, 然后建立并驗證顯微壓痕試驗有限元模型, 通過改變有限元模型中的材料參數使仿真的載荷 – 侵入量曲線不斷逼近試驗的載荷 – 侵入量曲線, 當兩條曲線在最小二乘意義上達到誤差最小時, 仿真中的材料參數即為真實的材料參數。 最終, 將反求得到的不同位置處的材料參數代入磁脈沖自由脹形管軸向壓潰仿真中, 通過對比壓潰仿真與壓潰試驗的變形模式以及力 – 位移曲線來驗證反求參數的準確性。
【結 論】
(1) 磁脈沖自由脹形管件材料沿軸向的硬化程度成連續變化, 使用常規的方法很難準確獲取管件的材料參數, 可以通過顯微壓痕試驗獲得磁脈沖自由脹形管件上點的載荷 – 侵入量曲線, 并可以此作為基礎反求出材料參數。

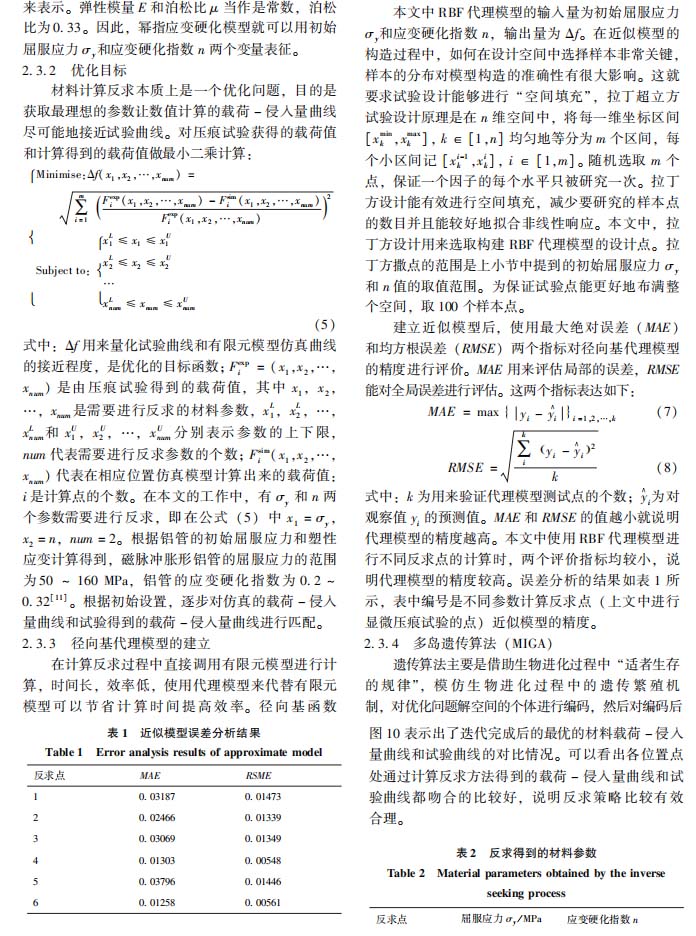

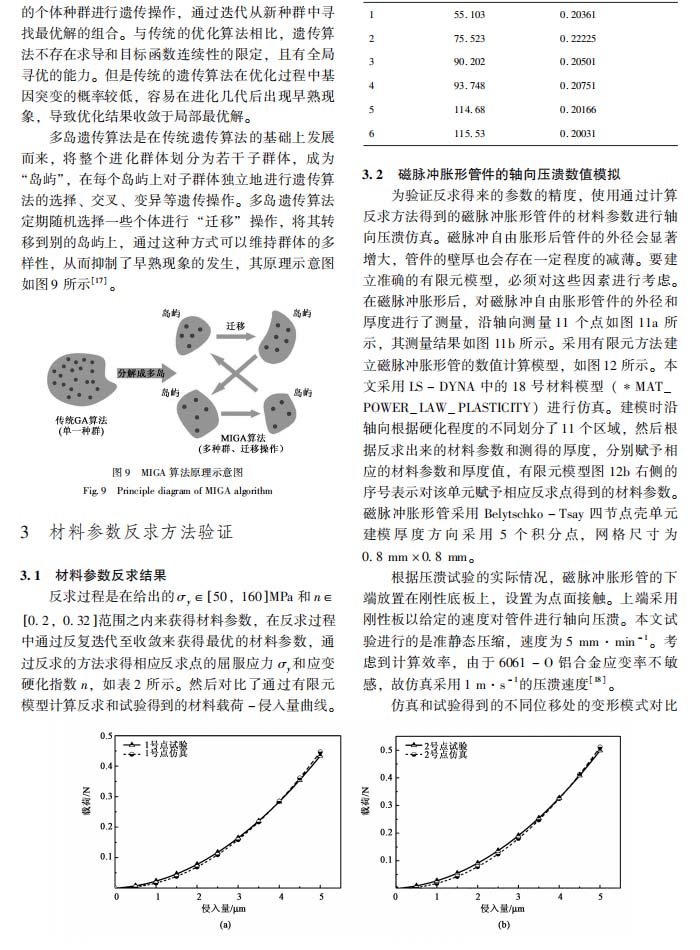

(2) 使用包含 RBF 代理模型、 LHS 試驗設計方法以及 MIGA 優化算法的優化策略對磁脈沖自由脹形管件的材料參數進行反求, 使用 RBF 代理模型可以大大地提高計算效率。

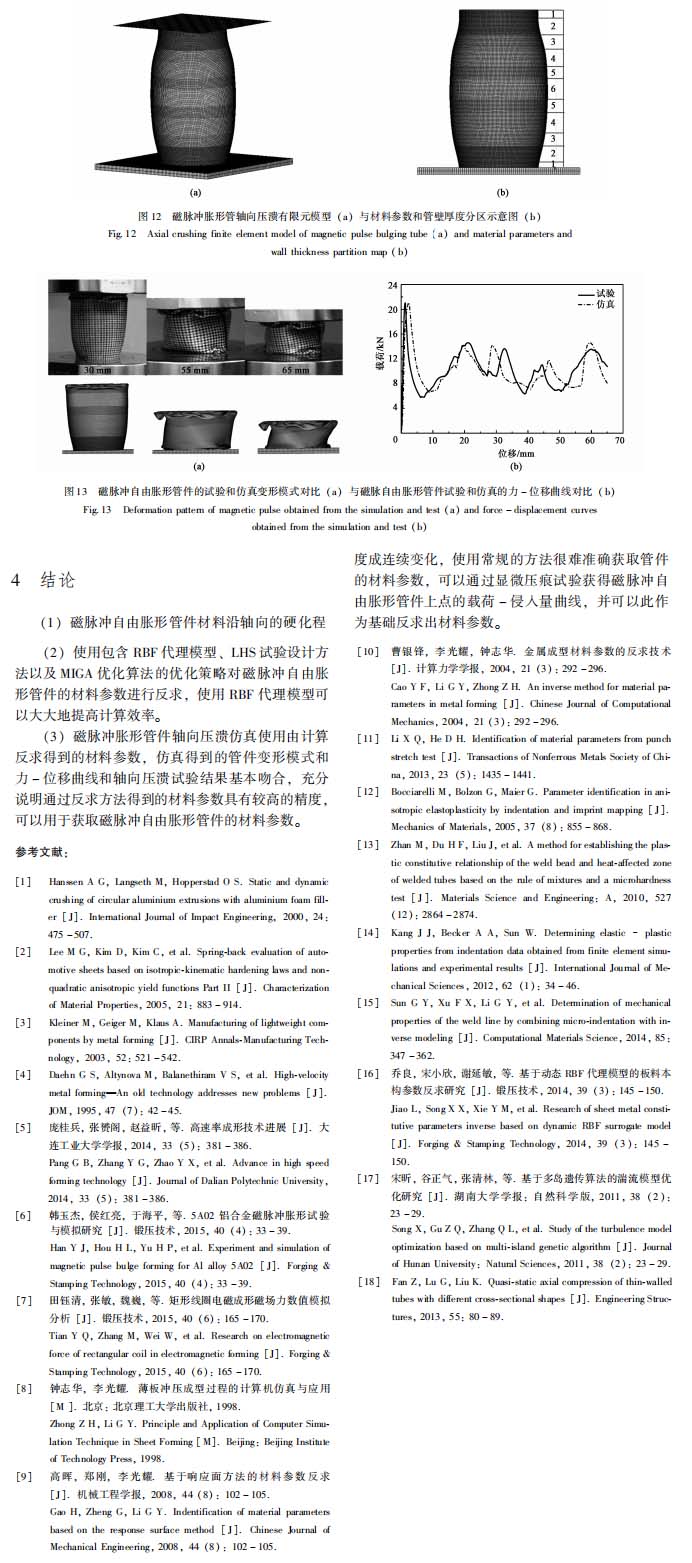

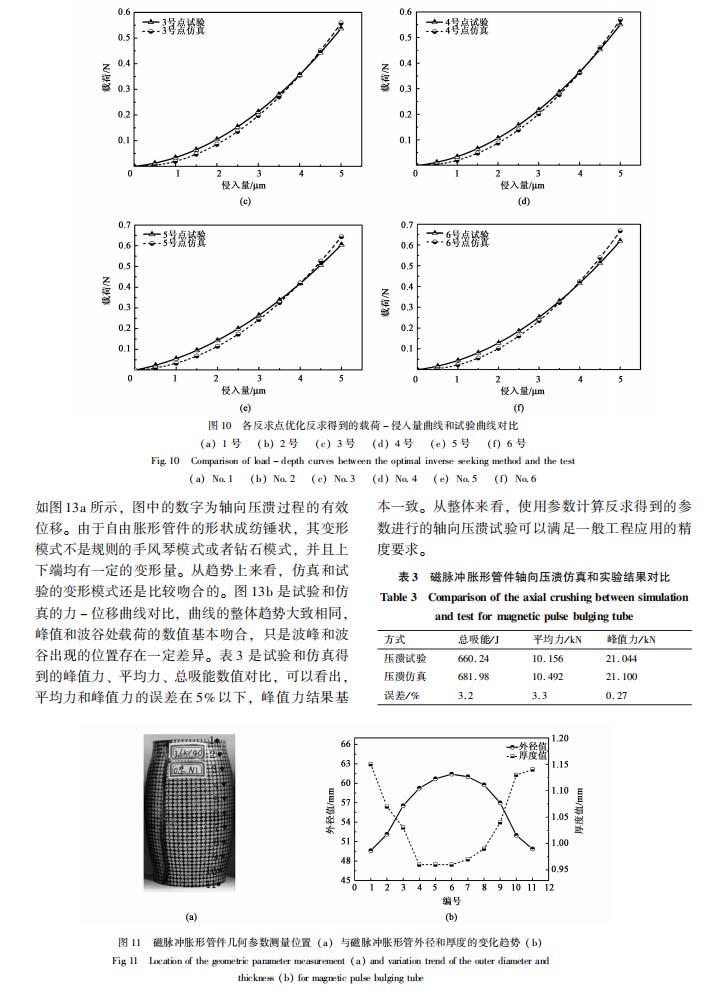

(3) 磁脈沖脹形管件軸向壓潰仿真使用由計算反求得到的材料參數, 仿真得到的管件變形模式和力 – 位移曲線和軸向壓潰試驗結果基本吻合, 充分說明通過反求方法得到的材料參數具有較高的精度,可以用于獲取磁脈沖自由脹形管件的材料參數。
