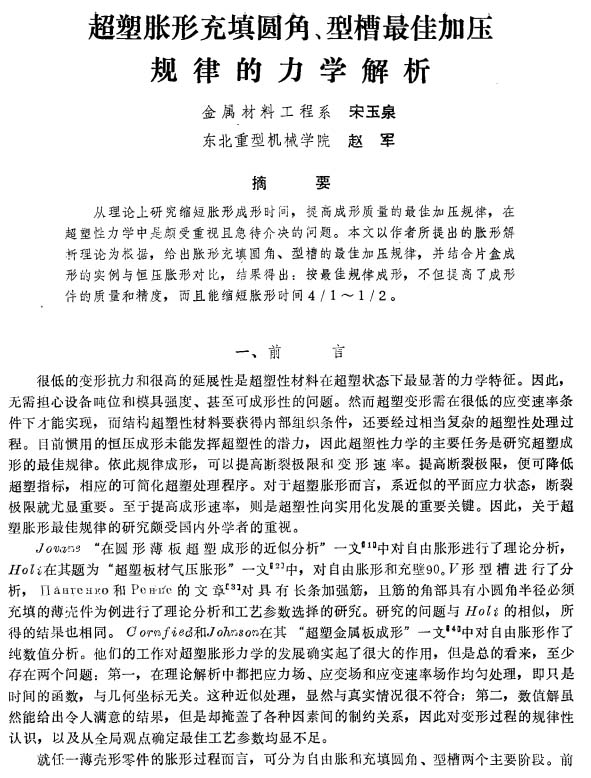

吉林大學學報：超塑脹形充填圓角、型槽最佳加壓規律的力學解析
2023-05-31【作 者】宋玉泉;趙軍
【前 言】
很低的變形抗力和很高的延展性是超塑性材料在超塑狀態下最顯著的力學特征。因此，無需擔心設備噸位和模具強度、 甚至可成形性的問題。 然而超塑變形需 在很低的應變速率條件下才能實現， 而結構超塑性材料要獲得內部組織條件， 還要經過相當復雜的超塑性處理過程。 目前慣用的恒壓成形未能發揮超塑性的潛力， 因此超塑性力學的主要任務是研究超塑成形的最佳規律。 依此規律成形， 可以提高斷裂極限和變形速率。提高斷裂極限， 便可降低超塑指標， 相應的可簡化超塑處理程序。 對于超塑脹形而言， 系近似的平面應力狀態， 斷裂極限就尤顯重要。 至于提高成形速率， 則是超塑性向?qū)嵱没l(fā)展的重要關鍵。 因此， 關于超塑脹形最佳規律的研究頗受國內外學者的重視。
Jovane在“圓形薄板超塑成形的近似分析”一文[1]中對自由脹形進行了理論分析，Holi在其題為“ 超塑板材氣壓脹形” 一 文[2] 中， 對自由脹形和充壁90。V形型槽進行了分析，HAhrehko和Pehhe的文章[3]對具有長條加強筋， 且筋的角部具有小圓角半徑必須充填的薄殼件為例進行 了理論分析和工藝參數選擇的研究。Cornfield和Johnson在其“超塑金屬板成形”一 文[4] ，中對自由脹形作了純數值分析。他們的工作對超塑脹形力學的發展確實起了很大的作用， 但是總的看來， 至少存在兩個問題：第一， 在理論解析中都把應力場、 應變場和應變速率場作均勻處理， 即只是時間的函數， 與幾何坐標無關。這種近似處理， 顯然與真實情況很不符合；第二， 數值解雖然能給出令人滿意的結果，但是卻掩蓋了各種因素間的制約關系， 因此對變形過程的規律性認識， 以及從全局觀點確定最佳工藝參數均顯不足。

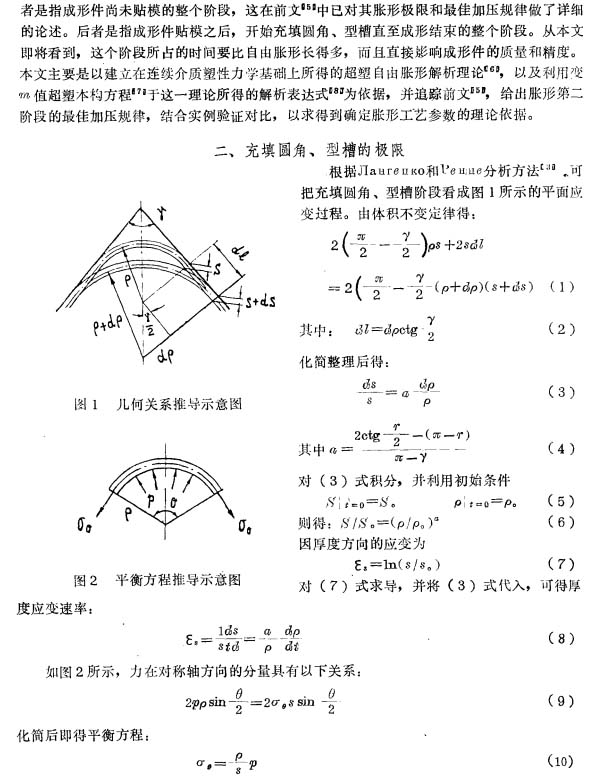

就任一薄殼形零件的脹形過程而言， 可分為自由脹和充填圓角、 型槽兩個主要階段。 前者是指成形件尚未貼模的整個階段， 這在前文[5] 中已對其脹形極限和最佳加壓規律做了詳細的論述。 后者是指成形件貼模之后， 開始充填圓角、型槽直至成形結束的整個階段。從本文即將看到， 這個階段所占的時間要比自由脹形長得多， 而且直接影響成形件的質量和精度。本文主要是以建立在連續介質塑性力學基礎上所得的超塑自由脹形解析理論[6] ，以及利用變m值超塑本構方程[7] 于這一理論所得的解析表達式[8] 為依據， 并追蹤前文[5] ， 給出脹形第二階段的最佳加壓規律， 結合實例驗證對比， 以求得到確定脹形工藝參數的理論依據。

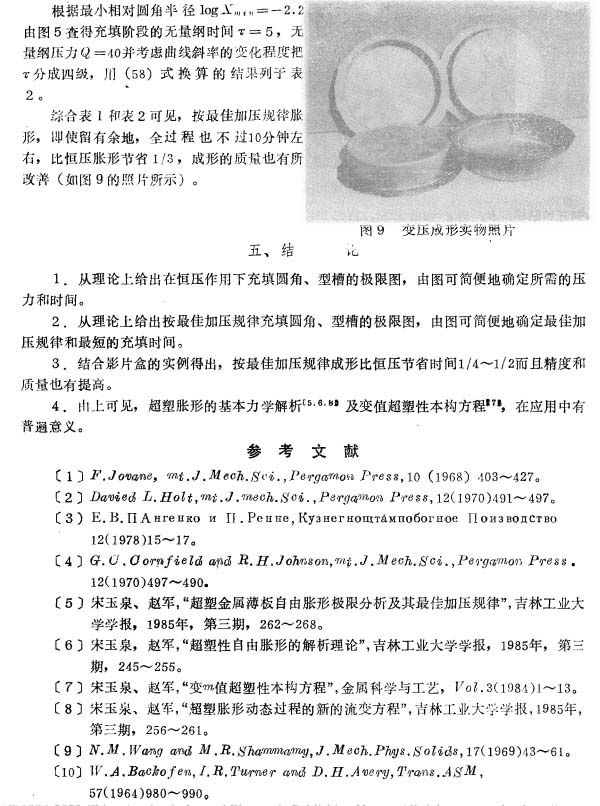

【結 論】
1、從理論上給出在恒壓作用下充填圓角、 型槽的極限圖， 由圖可簡便地確定所需的壓力和時間。
2、從理論上給出按最佳加壓規律充填圓角、型槽的極限圖， 由圖可簡便地確定最佳加壓規律和最短的充填時間。
3、結合影片盒的實例得出， 按最佳加壓規律成形比恒壓節省時間 1/4一 1/2而且精度和質量也有提高。
4、由上可見， 超塑脹形的基本力學解析[5,6,8]及變值超塑性本構方程[7] ，在應用中有普遍意義。
以下是正文：
