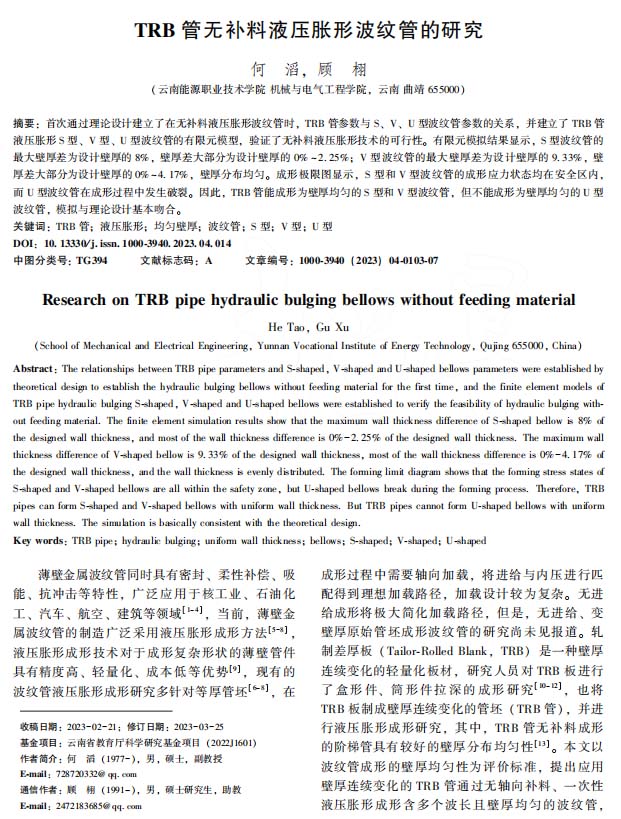

鍛壓技術：TRB 管無補料液壓脹形波紋管的研究
2023-10-21【作 者】何滔;顧栩
薄壁金屬波紋管同時具有密封、柔性補償、吸能、抗沖擊等特性, 廣泛應用于核工業、石油化工、汽車、航空、建筑等領域[1-4], 當前, 薄壁金屬波紋管的制造廣泛采用液壓脹形成形方法[5-8],液壓脹形成形技術對于成形復雜形狀的薄壁管件具有精度高、 輕量化、 成本低等優勢[9]。
現有的波紋管液壓脹形成形研究多針對等厚管坯[6-8], 在成形過程中需要軸向加載, 將進給與內壓進行匹配得到理想加載路徑, 加載設計較為復雜。 無進給成形將極大簡化加載路徑, 但是, 無進給、 變壁厚原始管坯成形波紋管的研究尚未見報道。 軋制差厚板 (Tailor-Rolled Blank, TRB) 是一種壁厚連續變化的輕量化板材, 研究人員對 TRB 板進行了盒形件、 筒 形件拉深的成形研究[10-12], 也將TRB板制成壁厚連續變化的管坯 ( TRB 管) , 并進行液壓脹形成形研究, 其中, TRB 管無補料成形的階梯管具有較好的壁厚分布均勻性[13]。
本文以波紋管成形的壁厚均勻性為評價標準, 提出應用壁厚連續變化的 TRB 管通過無軸向補料、 一次性液壓脹形成形含多個波長且壁厚均勻的波紋管,并進行理論分析及數模模擬驗證。

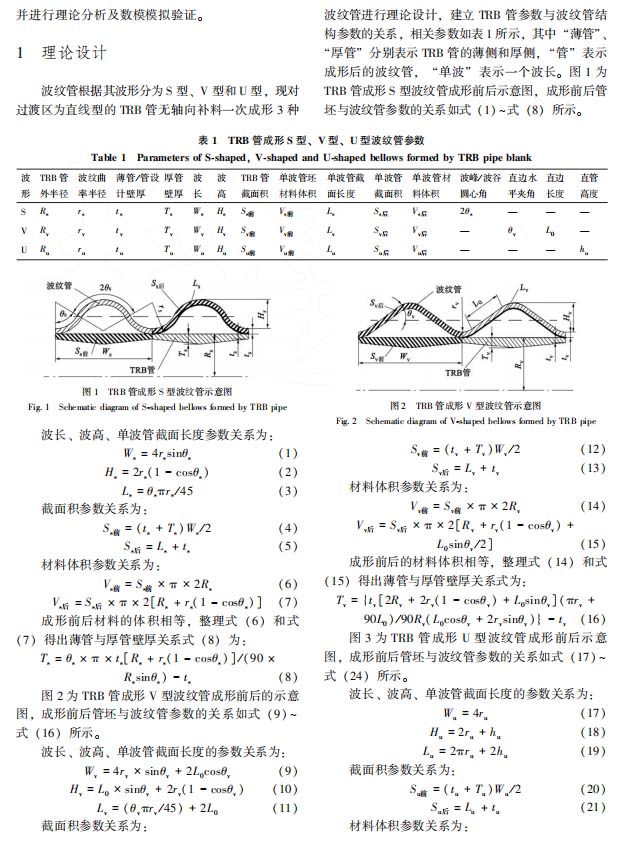

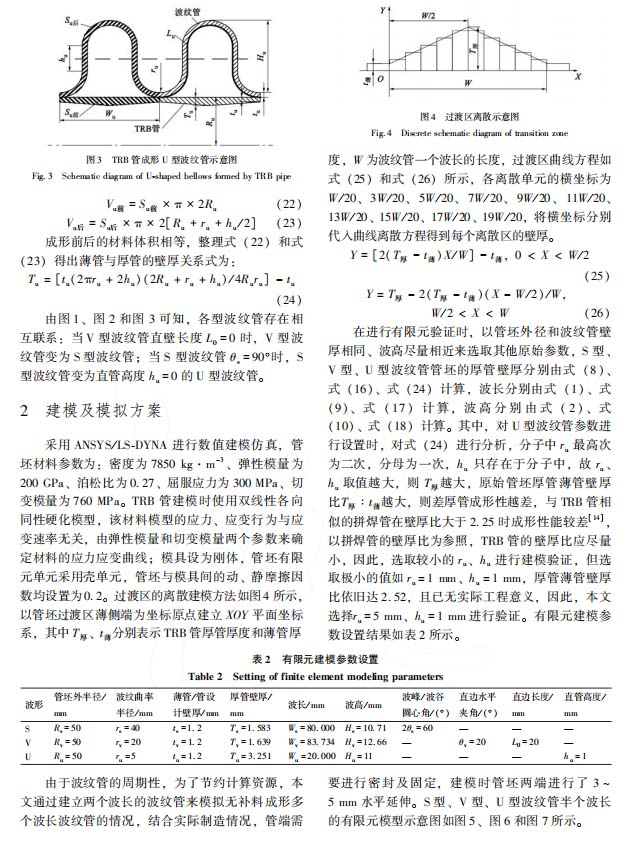

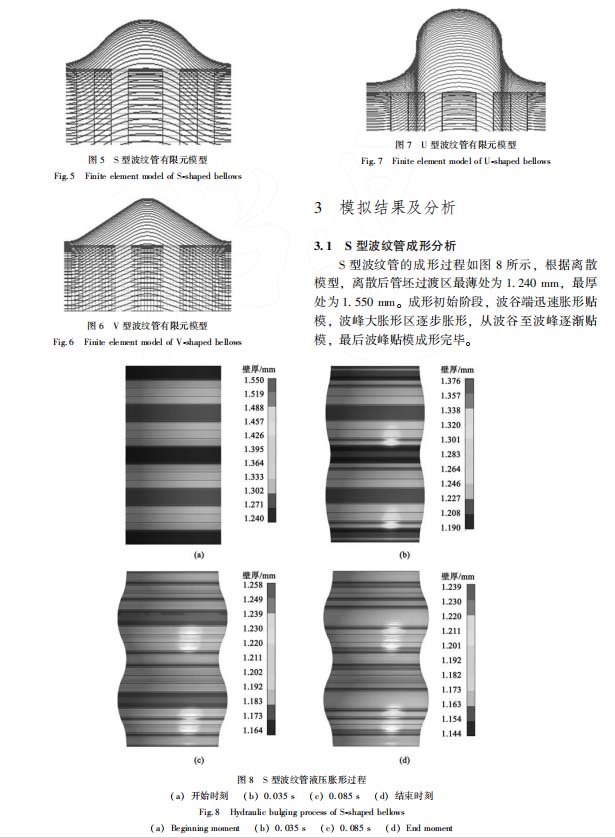

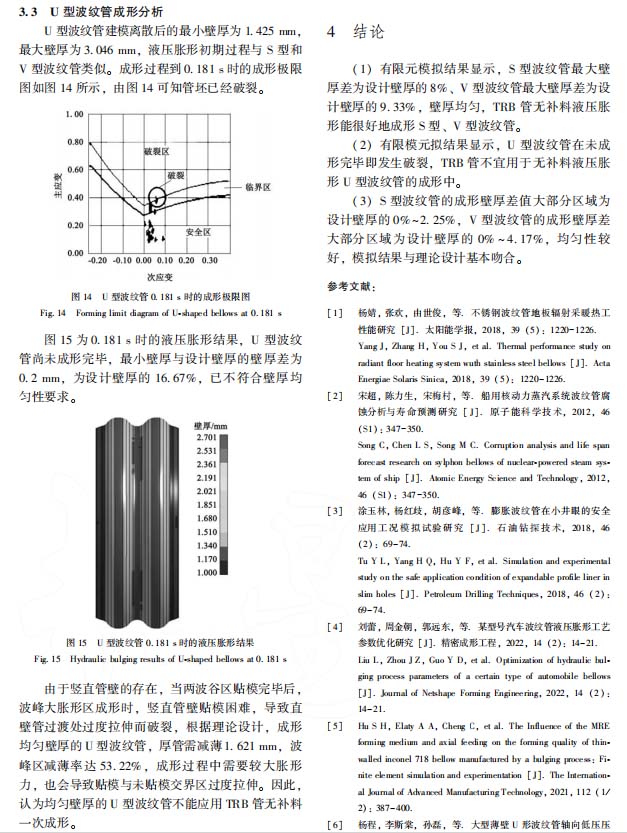

【結 論】

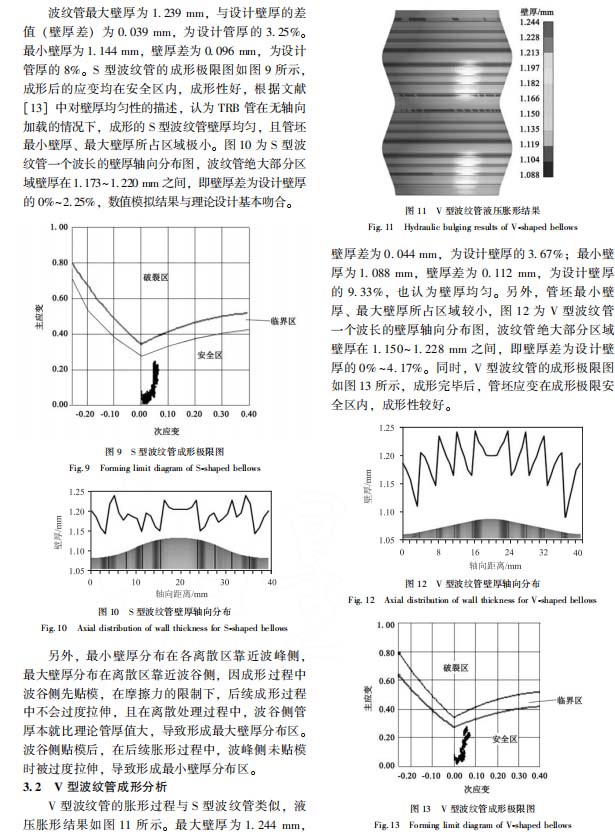

(1) 有限元模擬結果顯示, S 型波紋管最大壁厚差為設計壁厚的 8%、 V 型波紋管最大壁厚差為設計壁厚的 9. 33%, 壁厚均勻, TRB 管無補料液壓脹形能很好地成形 S 型、 V 型波紋管。
(2) 有限模元擬結果顯示, U 型波紋管在未成形完畢即發生破裂, TRB 管不宜用于無補料液壓脹形 U 型波紋管的成形中。
(3) S 型波紋管的成形壁厚差值大部分區域?yàn)樵O(shè)計壁厚的 0% ~2. 25%, V 型波紋管的成形壁厚差大部分區域?yàn)樵O(shè)計壁厚的 0% ~ 4. 17%, 均勻性較好, 模擬結果與理論設計基本吻合。
以下是正文：
