鍛壓技術：圓鈑自由脹形過程的回彈分析
2023-10-17【作者】龔躍夫;楊方

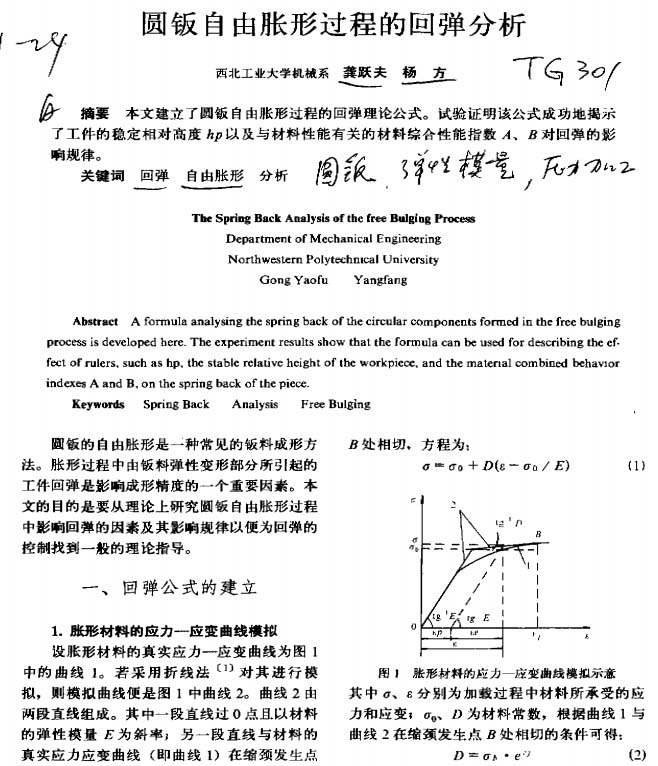

圓鈑的自由脹形是一種常見的鈑料成形方法。脹形過程中由鈑料彈性變形部分所引起的工件回彈是影響成形精度的一個重要因素。本文的目的是要從理論上研究圓鈑自由脹形過程中影響回彈的因素及其影響規律以便為回彈的控制找到一般的理論指導。
一、回彈公式的建立
1．脹形材料的應力一應變曲線模擬
設脹形材料的真實應力—應變曲線為圖1中的曲線1。若采用折線法[1]對其進行模擬，則模擬曲線便是圖1中曲線2。曲線2由兩段直線組成。其中一段直線過0點且以材料的彈性模量E為斜率；另一段直線與材料的真實應力應變曲線(即曲線1)在縮頸發生點B處相切。
【結論】
基于以上分析可以得出如下結論：
圓鈑自由脹形過程中工件相對回撣(h一hp)的大小取決于工件的穩定相對高度hp和材料綜合性能指數A、B值的大小。A、B值越大，則工件的相對回彈(h-hp)越大；當B值較小時，工件的穩定相對高度hp越大則其相對回彈量越小；當B值較大時，工件的穩定相對高度存在一個臨界值，當hp小于此臨界值時，隨著hp的增加相對回彈量減小，當hp大于此臨界值時，hp增大相對回彈量也增大。另外，也可以直接用材料的性能來定性估計脹形工件的回彈變化趨勢：材料的σb／E值越大、R值越小則回彈將越大。
以下是正文：
標簽：
自由脹形
