鍛壓技術：鋁茶壺嘴成形工藝與脹形模設計
2022-05-17【作 者】李小青;楊仿育
【前 言】

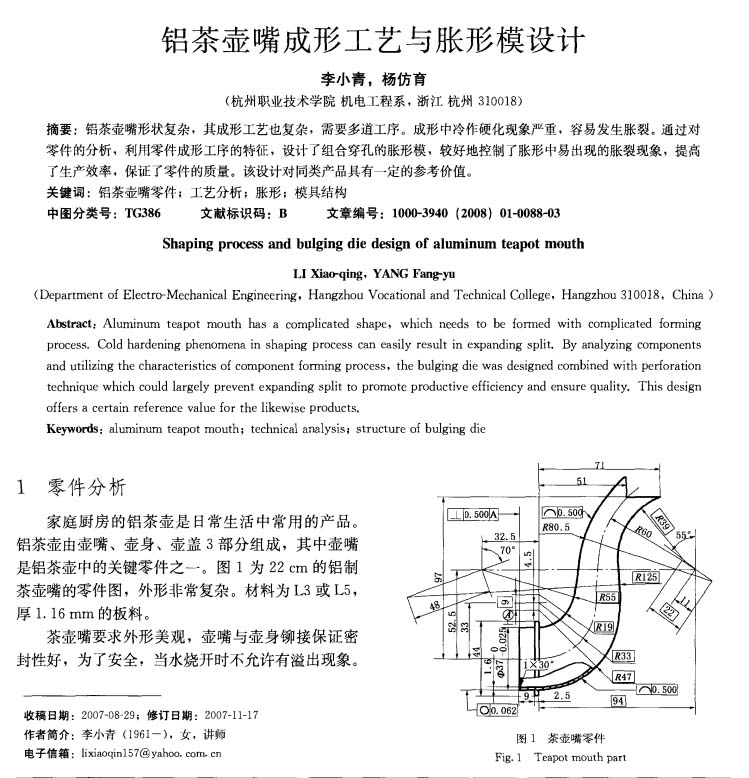

家庭廚房的鋁茶壺是日常生活中常用的產品。鋁茶壺由壺嘴、壺身、壺蓋3部分組成 ，其中壺嘴是鋁茶壺中的關鍵零件之一 。圖 1為 22cm的鋁制茶壺嘴的零件圖，外形非常復雜 。材料為 L3或 L5，厚 1.16mm的板料 。茶壺嘴要求外形美觀，壺嘴與壺身鉚接保證密封性好 ，為了安全 ，當水燒開時不允許有溢出現象 。

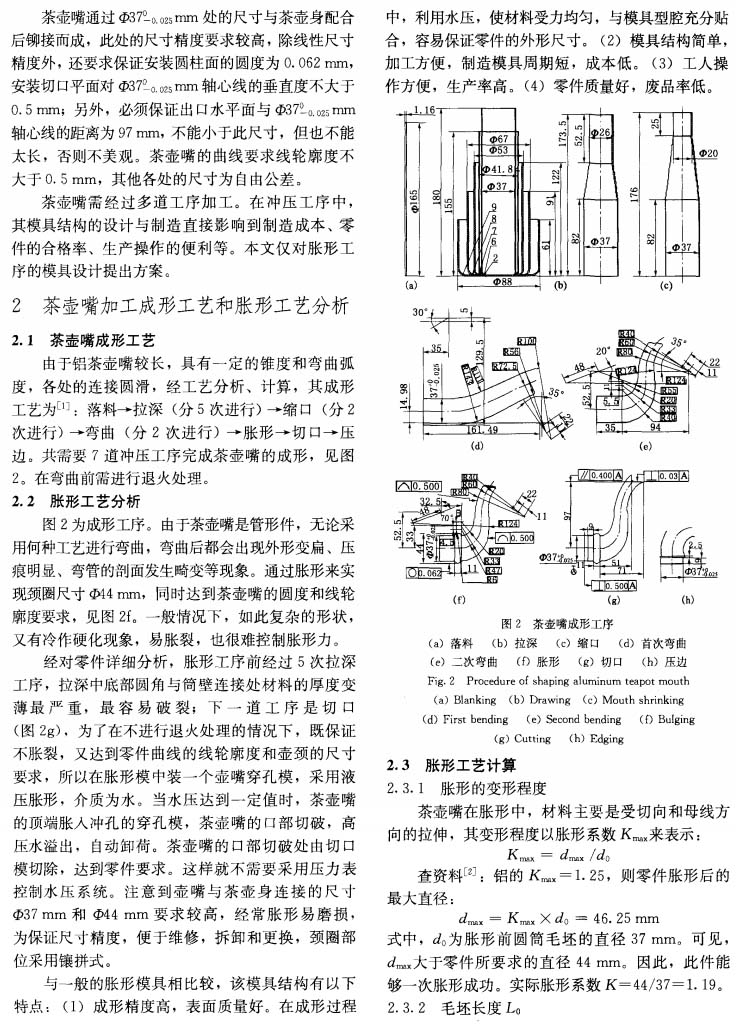

茶壺嘴需經過多道工序加工 ，在沖壓工序中，其模具結構的設計與制造直接影響到制造成本 、零件的合格率、生產操作的便利等。本文僅對脹形工序的模具設計提出方案。由于鋁茶壺嘴較長 ，具有一定的錐度和彎曲弧度，各處的連接圓滑 ，經工藝分析、計算 ，其成形工藝為[1]：落料一拉深 (分5次進行)一縮口 (分 2次進行)一彎曲 (分2次進行)一脹形一切口一壓邊。共需要 7道沖壓工序完成茶壺嘴的成形 ，見圖2。在彎曲前需進行退火處理。
【結 語】
該模具試模效果好 ，不但減少 了熱處理的工序 ，降低 了生產成本 ，提高生產效率，而且操作簡單 ，零件質量穩定 ，對于類似零件的模具設計有較大的參考價值。
與一般的脹形模具相 比較 ，該模具結構有以下特點：
(1)成形精度高 ，表面質量好 。在成形過程中，利用水壓，使材料受力均勻，與模具型腔充分貼合，容易保證零件的外形尺寸。
(2)模具結構簡單 ，加工方便 ，制造模具周期短，成本低。
(3)工人操作方便 ，生產率高 。(4)零件質量好 ，廢品率低 。
