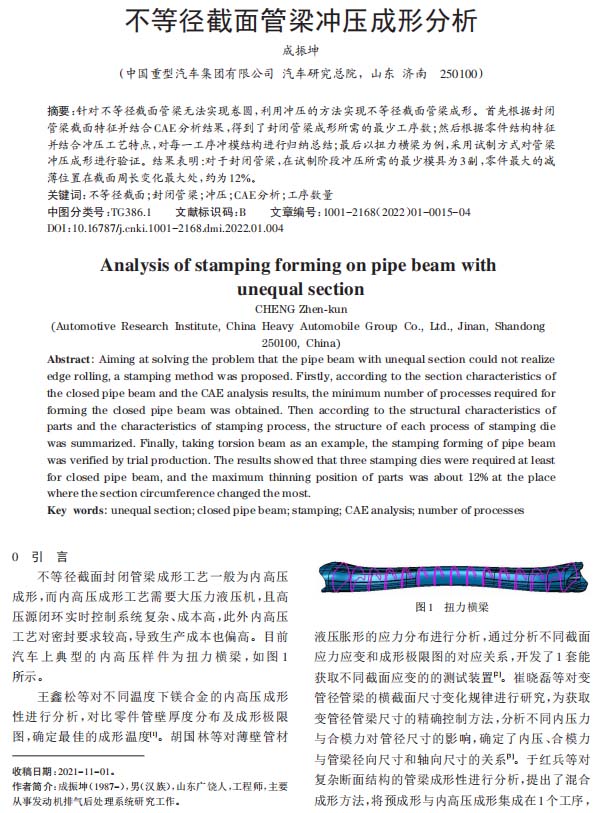

模具工業：不等徑截面管梁沖壓成形分析
2024-01-05【作 者】成振坤
【前 言】
不等徑截面封閉管梁成形工藝一般為內高壓成形，而內高壓成形工藝需要大壓力液壓機，且高壓源閉環實時控制系統復雜、成本高，此外內高壓工藝對密封要求較高，導致生產成本也偏高。目前汽 車 上 典 型 的 內 高 壓 樣 件 為 扭 力 橫 梁 ，如 圖 1所示。
采用傳統沖壓替代內高壓成形尤為必要，現提出利用沖壓實現封閉管梁成形的方法，并通過實例對所提及的方法進行驗證。

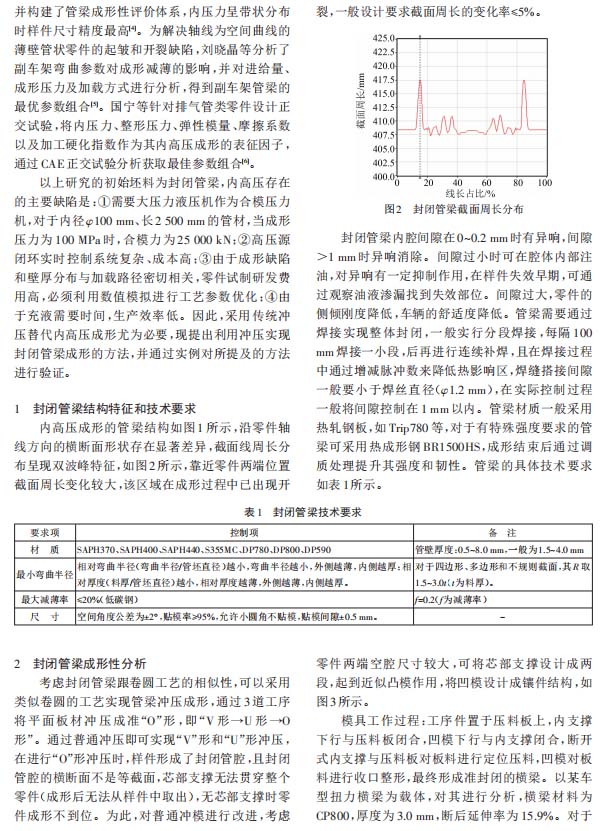

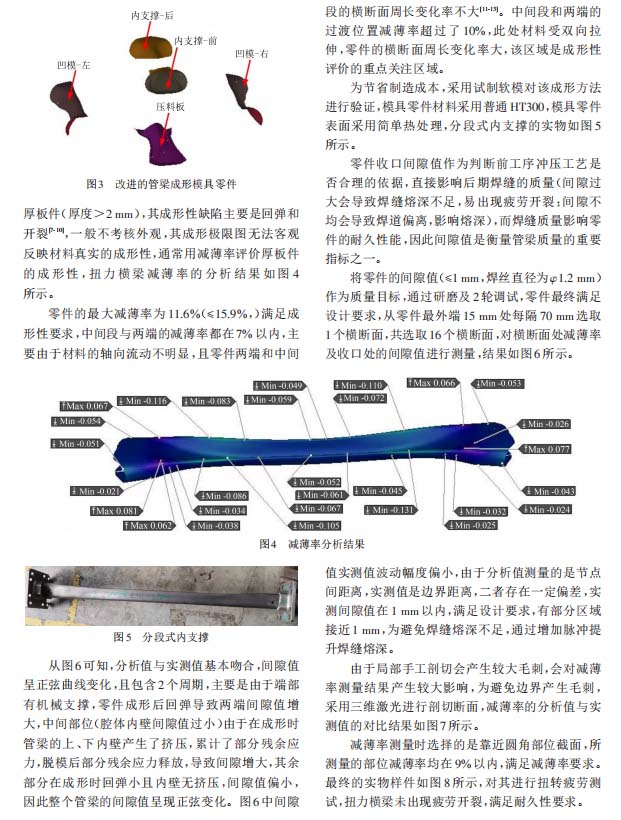

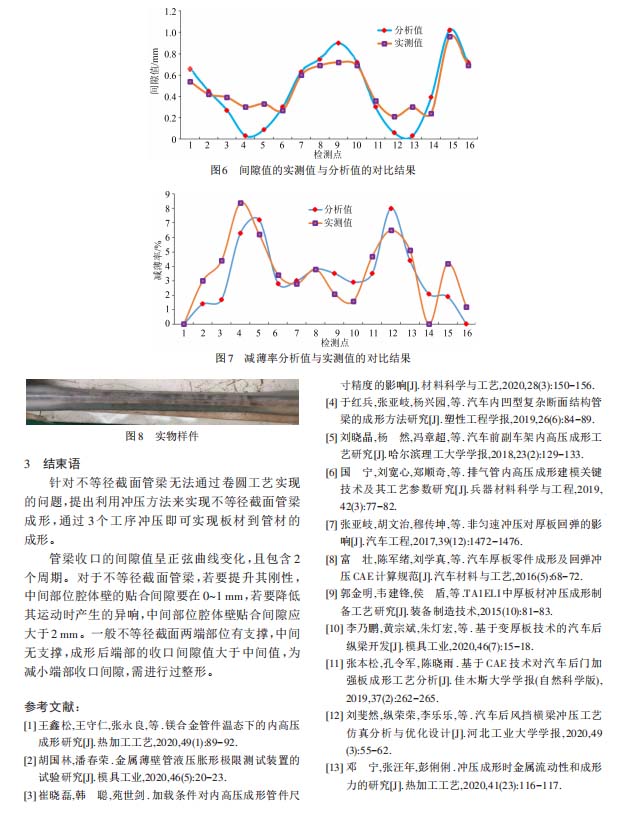

【結束語】
針對不等徑截面管梁無法通過卷圓工藝實現的問題，提出利用沖壓方法來實現不等徑截面管梁成形，通過 3 個工序沖壓即可實現板材到管材的成形。
管梁收口的間隙值呈正弦曲線變化，且包含 2個周期。對于不等徑截面管梁，若要提升其剛性，中間部位腔體壁的貼合間隙要在0~1 mm，若要降低其運動時產生的異響，中間部位腔體壁貼合間隙應大于2 mm。一般不等徑截面兩端部位有支撐，中間無支撐，成形后端部的收口間隙值大于中間值，為減小端部收口間隙，需進行過整形。
以下是正文：
