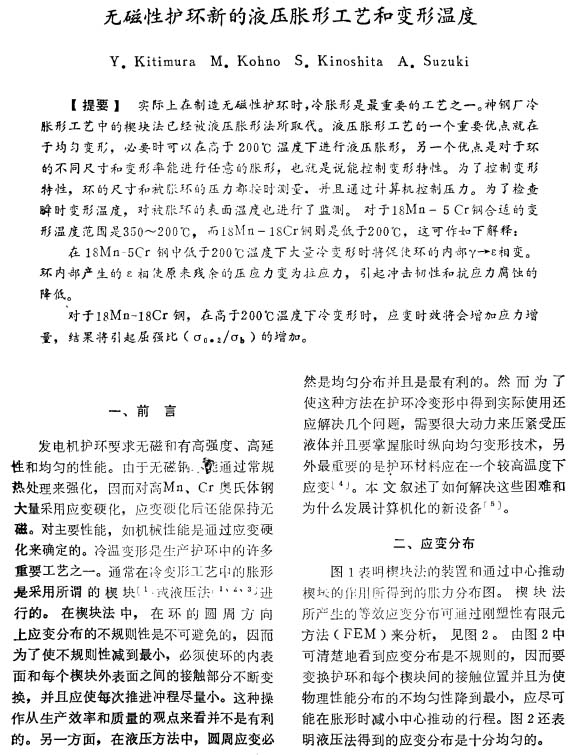

大型鑄鍛件：無磁性護環(huán)新的液壓脹形工藝和變形溫度
2023-05-18【作 者】Y.Kitimura;M.Kohno;S.Kinoshita;A.Suzuki;宣品范
【前 言】
發(fā)電機護環(huán)要求無磁和有高強度、 高延性和均勻的性能。 由于無磁釩每通過常規(guī)熱處理來強化， 因而對高Mn、 Cr奧氏體鋼大量采用應(yīng)變硬化， 應(yīng)變硬化后還能保持無磁。 對主要性能， 如機械性能是通過應(yīng)變硬化來確定的。冷溫變形是生產(chǎn)護環(huán)中的許多重要工藝之一。 通常在冷變形工藝中的脹形是采用所謂的楔塊[1]或液壓法[1，2，3] 進行的。

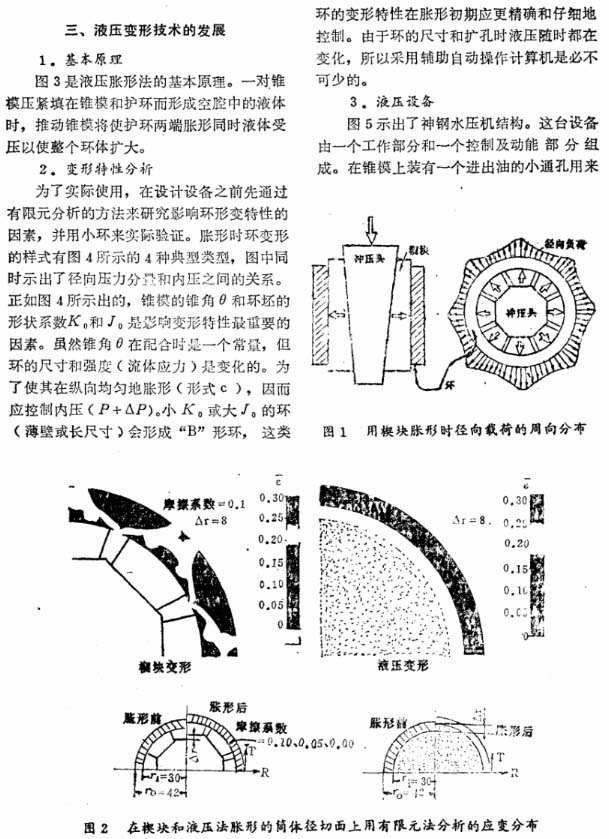

在楔塊法中，在環(huán)的圓周方向上應(yīng)變分布的不規(guī)則性是不可避免的， 因而為了使不規(guī)則性減到最小，必須使環(huán)的內(nèi)表面和每個楔塊外表面之間的接觸部分不斷變換，并且應(yīng)使每次推進沖程盡量小。 這種操作從生產(chǎn)效率和質(zhì)量的觀點來看并不是有利的。 另一方面， 在液壓方法中， 圓周應(yīng)變必然是均勻分布并且是最有利的。

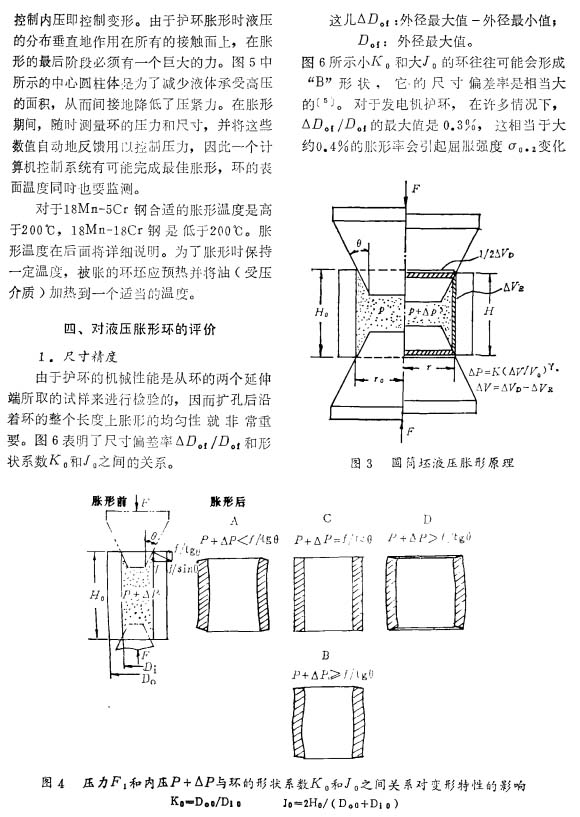

然而為了使這種方法在護環(huán)冷變形中得到實際使用還應(yīng)解決幾個問題， 需要很大動力來壓緊受壓液體并且要掌握脹時縱向均勻變形技術(shù)， 另外最重要的是護環(huán)材料應(yīng)在一個較高溫度下應(yīng) 變[4]。 本文敘述了如何解決這些困難和為什么發(fā)展計算機化的新設(shè)備[5]。
【結(jié) 語】

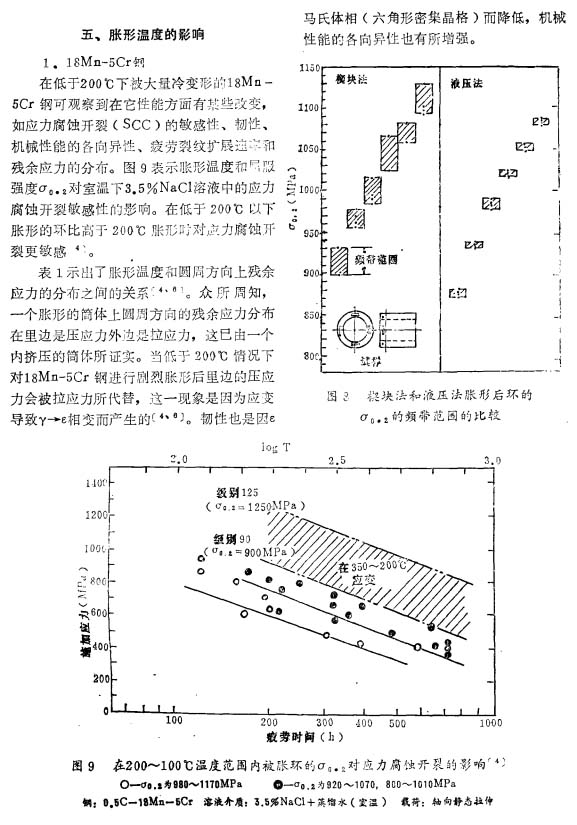

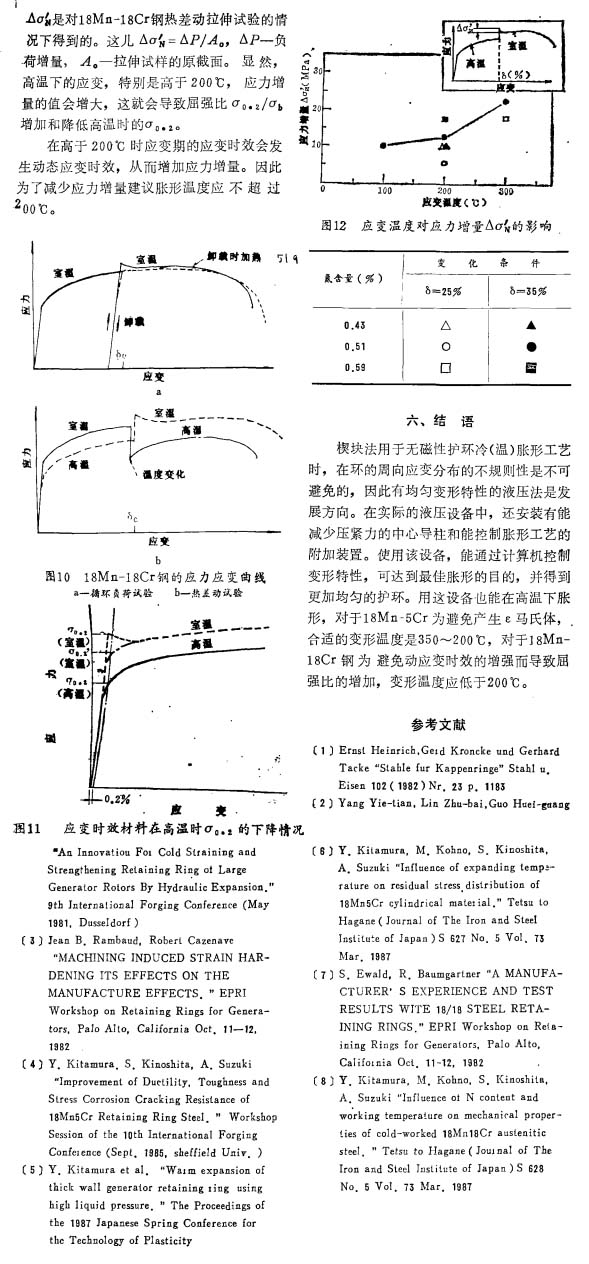

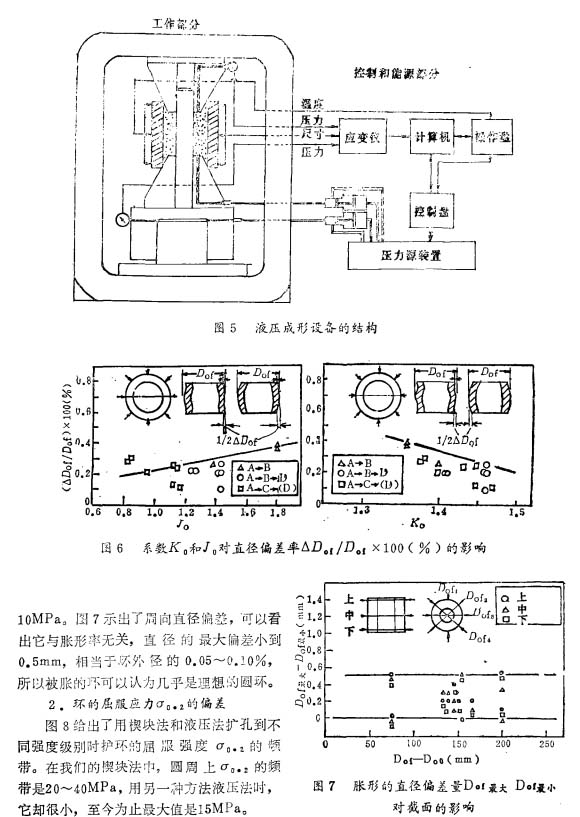

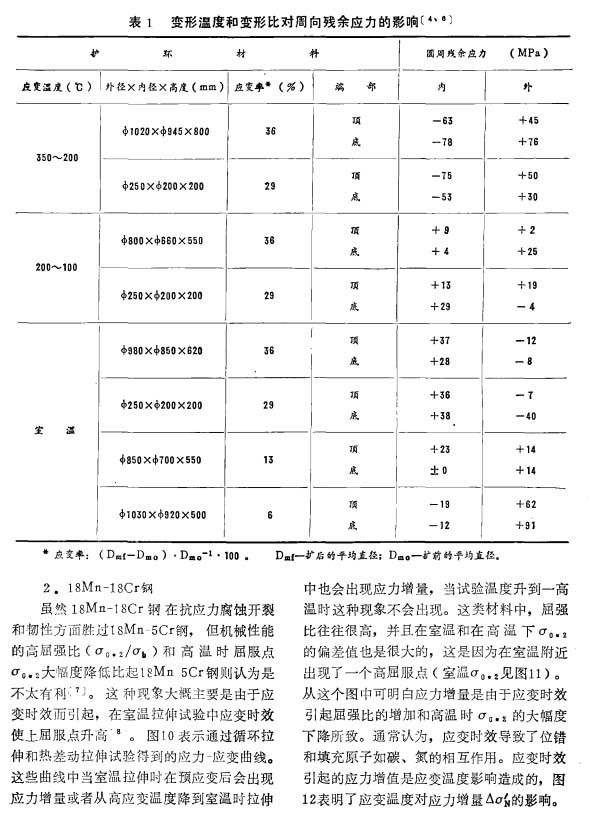

楔塊法用于無磁性護環(huán)冷(溫)脹形工藝時，在環(huán)的周向應(yīng)變分布的不規(guī)則性是不可避免的， 因此有均勻變形特性的液壓法是發(fā)展方向。 在實際的液壓設(shè)備中， 還安裝有能減少壓緊力的中心導(dǎo)柱和能控制脹形工藝的附加裝置。使用該設(shè)備， 能通過計算機控制變形特性， 可達到最佳脹形的目的， 并得到更加均勻的護環(huán)。 用這設(shè)備也能在高溫下脹形， 對于18Mn-5Cr為避免產(chǎn)生ε馬氏體，合適的變形溫度是350 ~200 ℃， 對于18Mn-18Cr鋼為避免動應(yīng)變時效的增強而導(dǎo)致屈強比的增加，變形溫度應(yīng)低于 200℃。
以下是正文：
