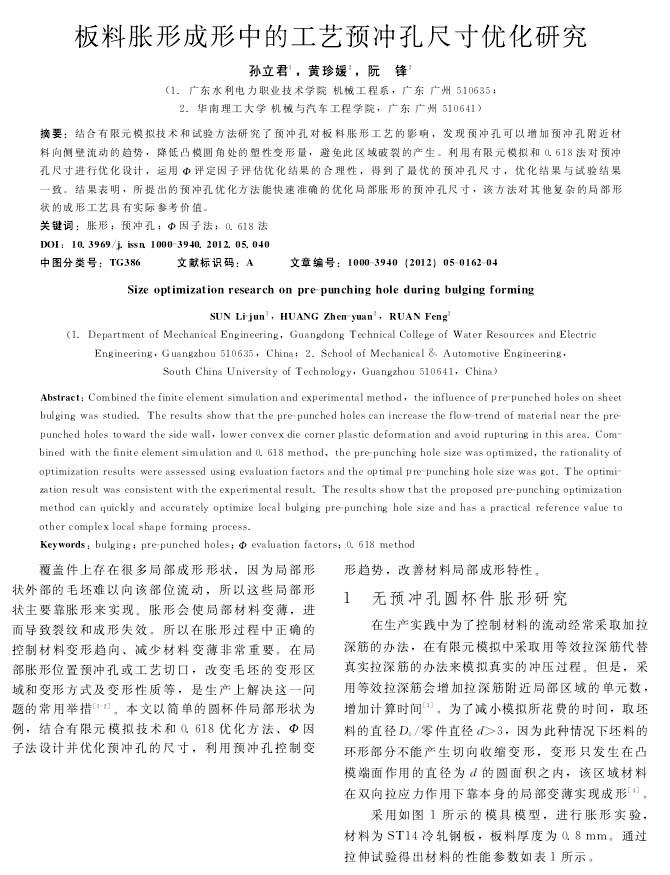

鍛壓技術：板料脹形成形中的工藝預沖孔尺寸優化研究
2023-03-23【作 者】 孫立君;黃珍媛;阮鋒
覆蓋件上存在很多局部成形形狀，因?yàn)榫植啃螤钔獠康拿麟y以向該部位流動，所以這些局部形狀主要靠脹形來實現。脹形會使局部材料變薄，進而導致裂紋和成形失效。所以在脹形過程中正確的控制材料變形趨向、減少材料變薄非常重要。在局部脹形位置預沖孔或工藝切口，改變毛坯的變形區域和變形方式及變形性質等，是生產上解決這一問題的常用舉措口。
本文以簡單的圓杯件局部形狀為例，結合有限元模擬技術和0. 618優化方法、Φ因子法設計并優化預沖孔的尺寸，利用預沖孔控制變形趨勢，改善材料局部成形特性。

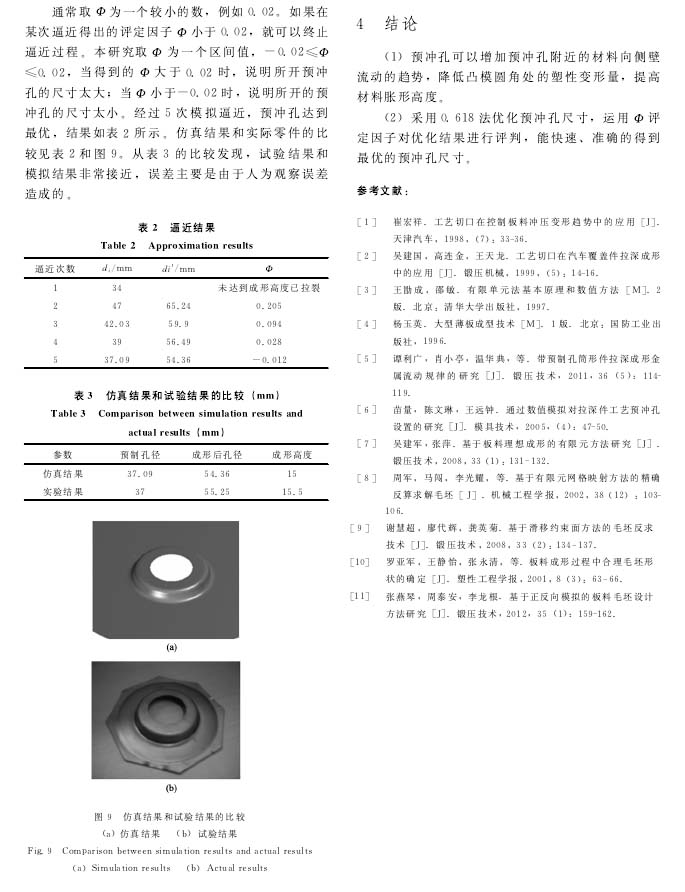

【結 論】
（1）預沖孔可以增加預沖孔附近的材料向側壁流動的趨勢，降低凸模圓角處的塑性變形量，提高材料脹形高度。
（2）采用0. 618法優化預沖孔尺寸，運用中評定因子對優化結果進行評判，能快速、準確的得到最優的預沖孔尺寸。
以下是正文：
標簽：
脹形成形
