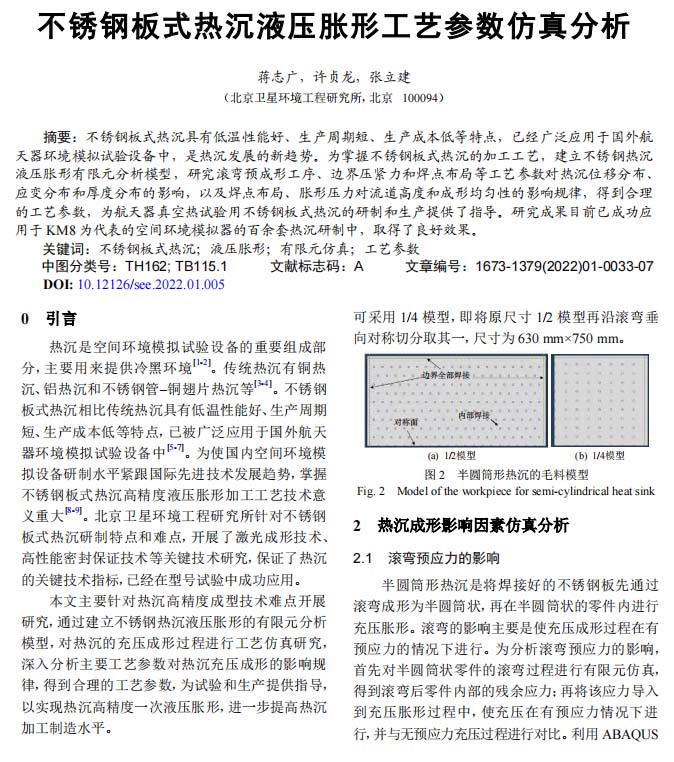

航天器環境工程：不銹鋼板式熱沉液壓脹形工藝參數仿真分析
2022-11-30【作 者】蔣志廣;許貞龍;張立建
【引 言】
熱沉是空間環境模擬試驗設備的重要組成部分，主要用來提供冷黑環境[1-2]。傳統熱沉有銅熱沉、鋁熱沉和不銹鋼管?銅翅片熱沉等[3-4]。不銹鋼板式熱沉相比傳統熱沉具有低溫性能好、生產周期短、生產成本低等特點，已被廣泛應用于國外航天器環境模擬試驗設備中[5-7]。為使國內空間環境模擬設備研制水平緊跟國際先進技術發展趨勢，掌握不銹鋼板式熱沉高精度液壓脹形加工工藝技術意義重大[8-9]。北京衛星環境工程研究所針對不銹鋼板式熱沉研制特點和難點，開展了激光成形技術、高性能密封保證技術等關鍵技術研究，保證了熱沉的關鍵技術指標，已經在型號試驗中成功應用。本文主要針對熱沉高精度成型技術難點開展研究，通過建立不銹鋼熱沉液壓脹形的有限元分析模型，對熱沉的充壓成形過程進行工藝仿真研究，深入分析主要工藝參數對熱沉充壓成形的影響規律，得到合理的工藝參數，為試驗和生產提供指導，以實現熱沉高精度一次液壓脹形，進一步提高熱沉加工制造水平。
【結束語】

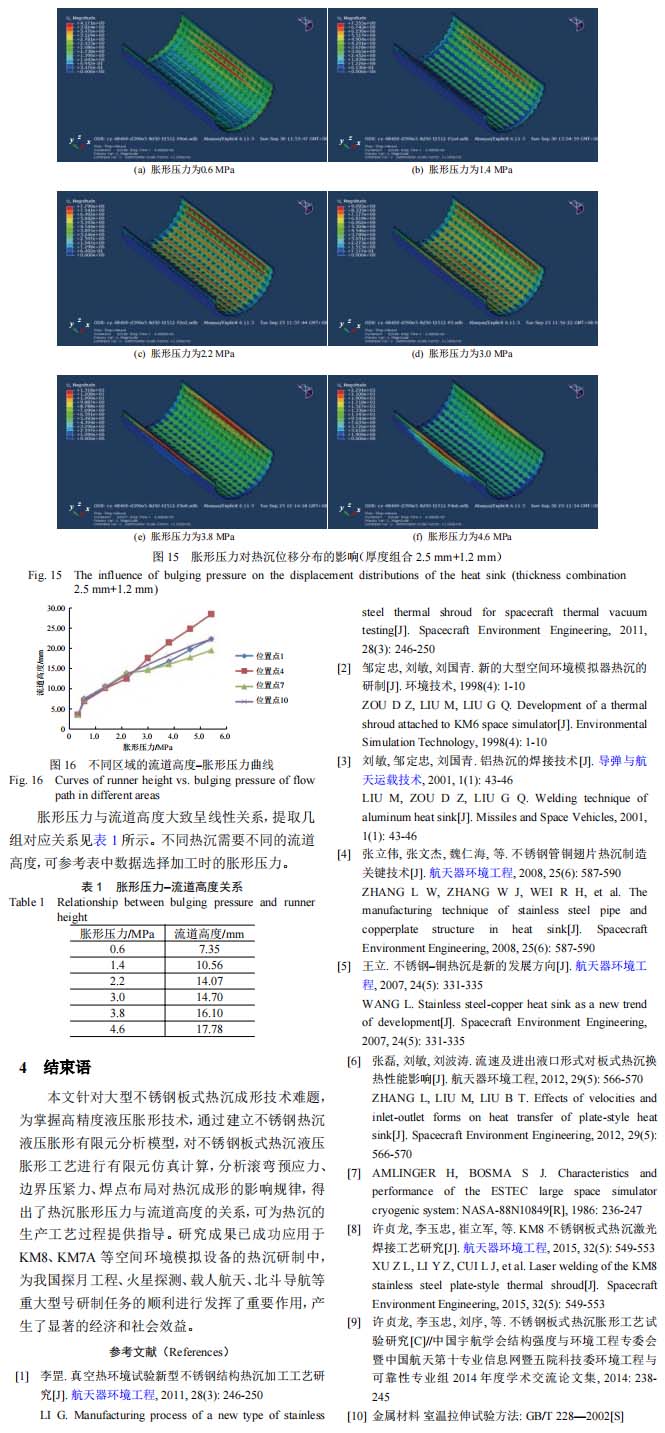

本文針對大型不銹鋼板式熱沉成形技術難題，為掌握高精度液壓脹形技術，通過建立不銹鋼熱沉液壓脹形有限元分析模型，對不銹鋼板式熱沉液壓脹形工藝進行有限元仿真計算，分析滾彎預應力、邊界壓緊力、焊點布局對熱沉成形的影響規律，得出了熱沉脹形壓力與流道高度的關系，可為熱沉的生產工藝過程提供指導。研究成果已成功應用于KM8、KM7A 等空間環境模擬設備的熱沉研制中，為我國探月工程、火星探測、載人航天、北斗導航等重大型號研制任務的順利進行發揮了重要作用，產生了顯著的經濟和社會效益。
以下是正文：
