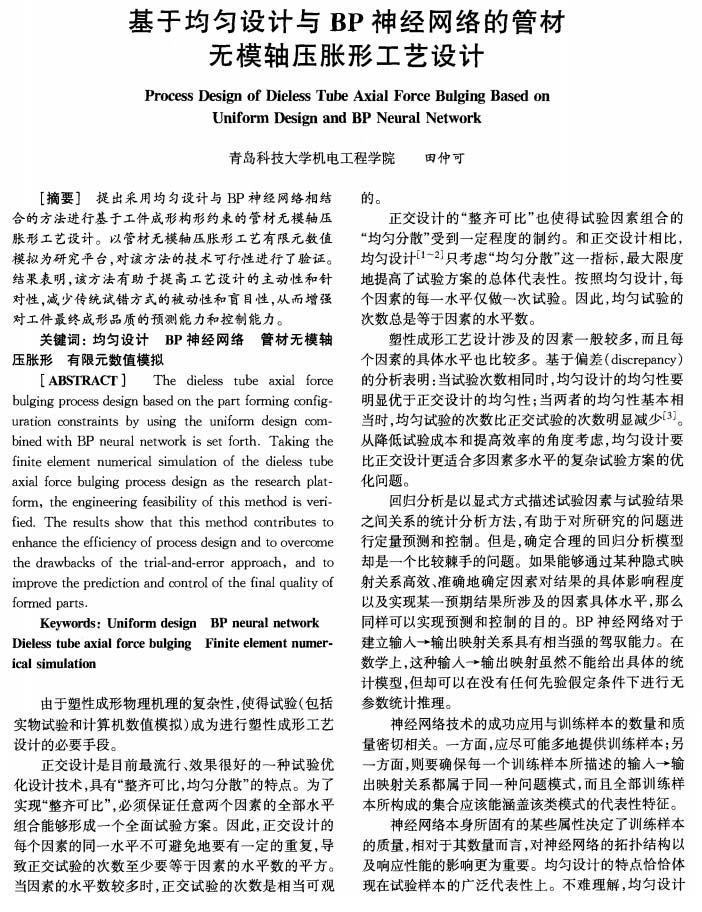

航空制造技術：基于均勻設計與BP神經網絡的管材無模軸壓脹形工藝設計
2022-09-21【作 者】田仲可
【引 言】
由于塑性成形物理機理的復雜性 ，使得試驗(包括 實物試驗和計算機數值模擬)成 為進行塑性成形工藝 設計的必要手段。 正交設計是 目前最 流行 、效果很好 的一種試驗優 化設計技術 ，具有“整齊可 比，均勻分散”的特點。為 了 實現“整齊可比”，必須保證 任意兩個 因素的全部水平 組合能夠形成一個全 面試驗方案。因此 ，正交設計的 每個因素的同一水平不可避免地要有一定的重復，導 致正交試驗的次數至少要等于因素的水平數的平方。 當因素的水平數較多時 ，正交試驗的次數是相 當可觀的 。正交設計 的“整齊 可 比”也使得試 驗 因素組合 的 “均勻分散”受到一定程度的制約。和正交設計相 比， 均勻設計【1-2]只考慮 “均勻分 散”這一指標 ，最大 限度 地提高了試驗方案的總體代表性。按照均勻設計，每 個 因素的每一水平僅做一次試驗。因此 ，均勻試 驗的 次數總是等于因素的水平數。 塑性成形工藝設計涉及 的因素一般較多 ，而且 每 個 因素的具體水平也 比較多?；谄?(discrepancy) 的分析表明：當試驗次數相同時 ，均勻設計 的均勻性要 明顯優于正交設計 的均勻性 ；當兩者 的均勻性基 本相 當時 ，均勻試驗的次數 比正交試驗的次數 明顯減少 J。 從降低試驗成本 和提高效率的角度考慮 ，均勻設計要 比正交設計更適合多 因素多水平的復雜試驗方案的優 化問題。

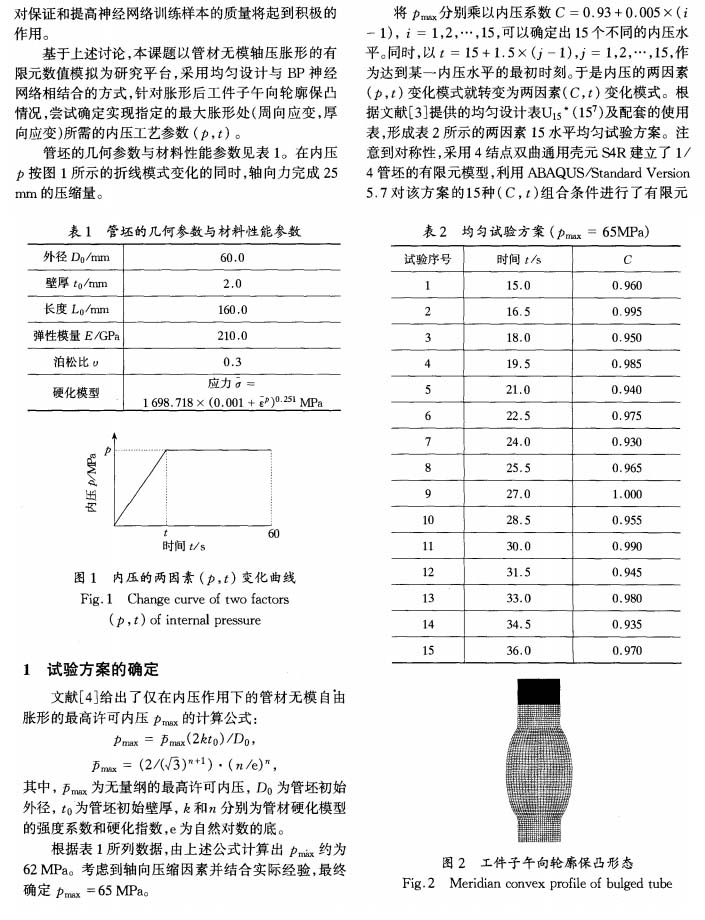

神經網絡本身所 固有 的某些屬性決定 了訓練樣本 的質量 ，相對于其數量而言 ，對神經網絡的拓?fù)浣Y(jié)構 以 及響應性能的影響更 為重要 。均勻設計的特 點恰恰體 現在試驗樣本 的廣泛代表性上。不難理解 ，均勻設計對保證和提高神經網絡訓練樣本 的質量將起到積極的 作用?；谏鲜鲇懻?，本課題以管材無模軸壓脹形的有限元數值模 擬為研究平臺 ，采用 均勻設 計與 BP神經 網絡相結合的方式 ，針對脹形后工件子午向輪廓保凸情況 ，嘗試確定實現指定的最大脹形處 (周向應變 ，厚向應變 )所需的內壓工藝參數 (p，t)。 管坯的幾何參數與材料性能參數見表 1。在 內壓 p按圖 1所示的折線模式變化的同時 ，軸向力完成 25mm的壓縮量 。
【結束語 】
針對管材無模軸壓脹形工藝展開的基于工件成形構形約束的成形工藝設計表明，采用均勻設計與BP神經網絡相結合的方式 ，有助于提高塑性成形工藝設計的主動性和針對性 ，減少傳統試錯 (trial—and—er—ror)方式的被動性和盲目性 ，從而增強對工件最終塑性成形品質的預測能力和控制能力 。
以下是正文：
